PCBs flessibile a più strati FPC oro flessibile di immersione LED di 4 strati della striscia coverlay di giallo

Dettagli:

Luogo di origine:	La Cina
Marca:	Bicheng Enterprise Limited
Certificazione:	UL
Numero di modello:	BIC-0419-V4.19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	USD40~50
Imballaggi particolari:	vuoto
Tempi di consegna:	5-7 giorni lavorativi
Termini di pagamento:	T / T, Paypal
Capacità di alimentazione:	45000 pezzi al mese

Contatto

Descrizione di prodotto dettagliata

Numero degli strati:	4	Materiale del bordo:	Polyimide 25µm, ITEQ
Spessore del bordo:	0.20mm	Spessore di superficie/interno del Cu di strato:	µm di /35 di 35 µm
Finitura di superficie:	oro di immersione	Colore di Coverlay:	Giallo
Colore del Silkscreen:	bianco	Funzione:	Prova elettrica del passaggio di 100%

Profilo del prodotto

1,1 descrizione generale

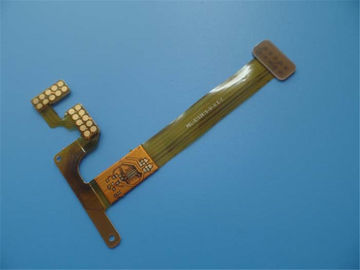

Ciò è un tipo di circuito stampato flessibile per l'applicazione di elettronica di Digital. È

i 4 strati FPC a 0.2mm spessi. Il laminato basso proviene da ITEQ, ha fabbricato per

Classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. FR-4 come stiffner è applicato sul

due estremità.

1,2 caratteristiche e benefici

A. flessibilità eccellente
B. ridurre il volume
C. perdita di peso
D. consistenza dell'assemblea
E. affidabilità aumentata
F. controllabilità di progettazione elettrica di parametro
G. L'estremità può essere intero saldata
H. optionality del materiale
I. basso costo
J. Continuity di elaborazione
K. l'ordine della piccola quantità è accettato
L. tasso ammissibile dei prodotti di prima produzione: >95%

1,3 applicazione

Antenna incorporata FPC, FFC del telefono cellulare per l'attrezzatura industriale di controllo,

Regolatore dell'attrezzatura medica

1,4 parametro e scheda di dati

Dimensione del PWB flessibile	60,87 x 130.42mm
Numero degli strati	4
Tipo del bordo	PWB flessibile
Spessore del bordo	0.20mm
Materiale del bordo	Polyimide 25µm
Fornitore del materiale del bordo	ITEQ
Valore di Tg del materiale del bordo	60℃

Spessore del Cu di PTH	µm ≥20
Thicknes interni del Cu di Iayer	µm 35
Spessore di superficie del Cu	µm 35

Colore di Coverlay	Giallo
Numero di Coverlay	2
Spessore di Coverlay	µm 25
Materiale del rinforzo	FR-4
Spessore del rinforzo	1.0mm

Tipo di inchiostro del Silkscreen	IJR-4000 MW300
Fornitore del Silkscreen	TAIYO
Colore del Silkscreen	Bianco
Numero del Silkscreen	1

Prova della sbucciatura di Coverlay	Non peelable
Adesione di leggenda	3M 90℃ nessuna sbucciatura dopo il minuto una prova di 3 volte

Finitura superficia	Oro di immersione
Spessore di nichel/di oro	Au: 0.03µm (minuto); Ni 2-4µm
RoHS ha richiesto	Sì
Famability	94-V0

Prova dello shock termico	Passaggio, -25℃±125℃, 1000 cicli.
Stress termico	Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Funzione	Prova elettrica del passaggio di 100%
Esecuzione	Conformità with la classe 2 di IPC-6013C & di IPC-A-600H
