Produttore flessibile di PCBs del Polyimide di PCBs FPC di accesso del doppio dell'oro di immersione con il silkscreen bianco

Dettagli:

Luogo di origine:	La Cina
Marca:	Bicheng Enterprise Limited
Certificazione:	UL
Numero di modello:	BIC-0420-V4.20

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	USD20~30
Imballaggi particolari:	vuoto
Tempi di consegna:	4-5 giorni lavorativi
Termini di pagamento:	T / T, Paypal
Capacità di alimentazione:	45000 pezzi al mese

Contatto

Descrizione di prodotto dettagliata

Numero degli strati:	2	Materiale del bordo:	ANIMALE DOMESTICO 25µm, ITEQ
Bordo densamente:	0.20mm	Spessore di superficie del Cu:	µm 35
Finitura di superficie:	oro di immersione	Colore della maschera della lega per saldatura:	Black
Colore del Silkscreen:	bianco	prova:	Spedizione priore della prova elettrica di 100%

Profilo del prodotto

1,1 descrizione generale

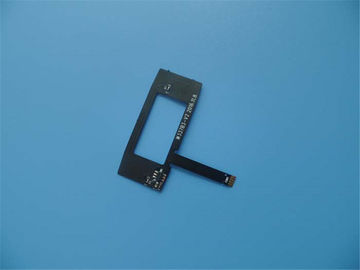

Ciò è un tipo di circuito stampato flessibile per l'applicazione dell'antenna della tastiera. È

i 2 strati FPC a 0.2mm spessi. Il laminato basso proviene da ITEQ, ha fabbricato per

Classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber.

1,2 caratteristiche e benefici

A. flessibilità eccellente
B. ridurre il volume
C. perdita di peso
D. consistenza dell'assemblea
E. affidabilità aumentata
F. controllabilità di progettazione elettrica di parametro
G. L'estremità può essere intero saldata
H. optionality del materiale
I. basso costo
J. Continuity di elaborazione
K. Quick e consegna di tempo d'inserimento
L. Delivery in tempo: >98%

1,3 applicazione

Striscia per tutti gli usi della luce morbida del LED, bordo della flessione del modulo del telefono cellulare, industriale

controlli interfonico

1,4 parametro e scheda di dati

Dimensione del PWB flessibile	35,72 x 41.41mm
Numero degli strati	2
Tipo del bordo	PWB flessibile
Spessore del bordo	0.20mm
Materiale del bordo	ANIMALE DOMESTICO 25µm
Fornitore del materiale del bordo	ITEQ
Valore di Tg del materiale del bordo	60℃

Spessore del Cu di PTH	µm ≥20
Thicknes interni del Cu di Iayer	N/A
Spessore di superficie del Cu	µm 35

Colore di Coverlay	Il nero
Numero di Coverlay	2
Spessore di Coverlay	µm 25
Materiale del rinforzo	NO
Spessore del rinforzo	N/A

Tipo di inchiostro del Silkscreen	IJR-4000 MW300
Fornitore del Silkscreen	TAIYO
Colore del Silkscreen	Bianco
Numero del Silkscreen	1

Prova della sbucciatura di Coverlay	Non peelable
Adesione di leggenda	3M 90℃ nessuna sbucciatura dopo il minuto 3 cronometra la prova

Finitura superficia	Oro di immersione
Spessore di nichel/di oro	Au: 0.03µm (minuto); Ni 2-4µm
RoHS ha richiesto	Sì
Famability	94-V0

Prova dello shock termico	Passaggio, -25℃±125℃, 1000 cicli.
Stress termico	Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Funzione	Prova elettrica del passaggio di 100%
Esecuzione	Conformità with la classe 2 di IPC-6013C & di IPC-A-600H
