PWB ad alta frequenza Taconic sviluppato su RF-35TC 10mil 0.254mm con l'oro di immersione per i filtri e gli accoppiatori ecc.

prodotti

L'impedenza ha controllato il PWB

PWB ad alta frequenza Taconic sviluppato su RF-35TC 10mil 0.254mm con l'oro di immersione per i filtri e gli accoppiatori ecc.

MOQ:	1
prezzo:	2.99-6.98 USD per Piece
imballaggio standard:	vuoto
Periodo di consegna:	5-6 giorni lavorativi
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Technologies Limited

Certificazione

Numero di modello

BIC-0024-V1.4

Numero degli strati:

Il doppio ha parteggiato PWB

In vetro epossidico::

RF-35TC

Esterno finale della stagnola::

1.0oz

Altezza finale del PWB::

0.3mm ±0.1

Finitura superficia:

Nichel Electroless sopra l'oro di immersione (ENIG) (1 nichel del µ 100 del µ» oltre»)

Colore della maschera della lega per saldatura::

Colore della leggenda componente:

Bianco

PROVA:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

2.99-6.98 USD per Piece

Imballaggi particolari:

vuoto

Tempi di consegna:

5-6 giorni lavorativi

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

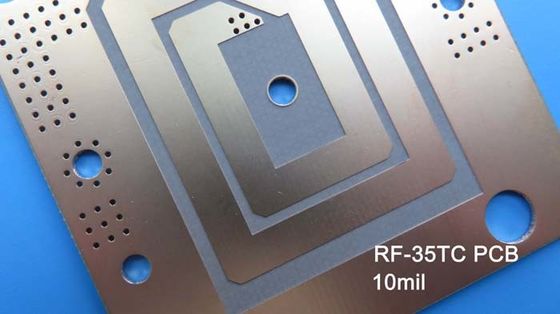

PWB ad alta frequenza Taconic sviluppato su RF-35TC 10mil 0.254mm con l'oro di immersione per i filtri e gli accoppiatori ecc.

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

RF-35TC è un tipo di materiale ad alta frequenza dalla società Taconic. Offre «il meglio un fattore di dissipazione basso nella classe» con l'alta conducibilità termica. Questo materiale è più adatto per le applicazioni di alto potere dove ogni 1/10th di un dB è critico ed il substrato del PWB si pensa che diffonda il calore a partire da entrambe le linee di trasmissione e componenti di superficie del supporto quali i transistor.

RF-35TC è un PTFE basato, substrato riempito ceramico della vetroresina. Non si ossiderà, non ingiallirà o non mostrerà la deriva ascendente nella costante dielettrica ed il fattore di dissipazione come i suoi concorrenti della gomma sintetica (idrocarburo).

Questo laminato ha un valore costante dielettrico basso di 3,50 ed ha estremamente - Df basso di 0,0011. Fornisce molto bene ad un fattore di dissipazione basso l'alta conducibilità termica ed ai legami al rame di basso profilo, più ulteriormente riducente la perdita di inserzione.

I laminati di RF-35TC sono ideali per le antenne, i satelliti, i filtri, gli accoppiatori e gli amplificatori di potenza.

PWB ad alta frequenza Taconic sviluppato su RF-35TC 10mil 0.254mm con l'oro di immersione per i filtri e gli accoppiatori ecc. 0

Specifiche del PWB

DIMENSIONE DEL PWB	75 x 86mm=1PCS
TIPO DEL BORDO	Il doppio ha parteggiato PWB
Numero degli strati	2 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	SÌ
ACCATASTAMENTO DI STRATO	Rame ------- strato SUPERIORE di 35um (1 oncia) +plate
	RF-35TC 0.254mm
	Rame ------- 35um (1oz) + strato del piatto BOT
TECNOLOGIA
Traccia e spazio minimi:	mil 7,1 mil/5
Fori minimi/massimi:	0,4 millimetri/5,2 millimetri
Numero dei fori differenti:	6
Numero dei luoghi di perforazione:	41
Numero delle scanalature macinate:	0
Numero dei ritagli interni:	3
Controllo di impedenza:	no
Numero del dito dell'oro:	0
MATERIALE DEL BORDO
In vetro epossidico:	RF-35TC 0.254mm
Esterno finale della stagnola:	1,5 once
Stagnola finale interna:	N/A
Altezza finale del PWB:	0,3 millimetri ±0.1mm
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro di immersione
Saldi la maschera per applicarsi a:	SUPERIORE, minimo 12micron
Colore della maschera della lega per saldatura:	Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	CIMA
Colore della leggenda componente	Bianco, IJR-4000 MW300, marca di Taiyo
Produttore Name o logo:	Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA	Foro metallizzato (PTH), dimensione minima 0.4mm.
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.

PWB ad alta frequenza Taconic sviluppato su RF-35TC 10mil 0.254mm con l'oro di immersione per i filtri e gli accoppiatori ecc. 1

Scheda di dati di RF-35TC

VALORI TIPICI DI RF-35TC
Proprietà	Metodo di prova	Unità	Valore	Unità	Valore
La dk a 10 gigahertz	IPC-650 2.5.5.5 .1 (modificato)		3,5		3,5
Tck (-℃ 30 - 120)	IPC-650 2.5.5.5 .1 (modificato)	PPM	24	PPM	24
Df a 10 gigahertz	IPC-650 2.5.5.5 .1 (modificato)		0,0011		0,0011
Ripartizione dielettrica	IPC-650 2.5.6 (in-aereo, due perni in olio)	chilovolt	56,7	chilovolt	56,7
Resistenza dielettrica	ASTM D 149 (tramite l'aereo)	V/mil	570	V/mm	22.441
Resistenza di arco	IPC-650 2.5.1	Secondi	304	Secondi	304
Assorbimento dell'umidità	IPC-650 2.6.2.1	%	0,05	%	0,05
Resistenza alla flessione (MD)	ASTM D 790/IPC-650 2.4.4	PSI	12.900	N/mm2	88,94
Resistenza alla flessione (CD)	ASTM D 790/IPC-650 2.4.4	PSI	11.700	N/mm2	80,67
Resistenza alla trazione (MD)	ASTM D 3039/IPC-TM-650 2.4.19	PSI	9.020	N/mm2	62,19
Resistenza alla trazione (CD)	ASTM D 3039/IPC-TM-650 2.4.19	PSI	7.740	N/mm2	53,37
Allungamento a rottura (MD)	ASTM D 3039/IPC-TM-650 2.4.19	%	1,89	N/mm	1,89
Allungamento a rottura (CD)	ASTM D 3039/IPC-TM-650 2.4.19	%	1,7	%	1,7
Modulo di Young (MD)	ASTM D 3039/IPC-TM-650 2.4.19	PSI	667.000	N/mm2	4.599
Modulo di Young (CD)	ASTM D 3039/IPC-TM-650 2.4.19	PSI	637.000	N/mm2	4.392
Il rapporto di Poisson (MD)	ASTM D 3039/IPC-TM-650 2.4.19		0,18		0,18
Il rapporto di Poisson (CD)	ASTM D 3039/IPC-TM-650 2.4.19		0,23		0,18
Modulo compressivo	ASTM D 695 (℃ 23)	PSI	560.000	N/mm2	3.861
Resistenza alla flessione (MD)	ASTM D 790/IPC-650 2.4.4	PSI	1,46 x 106	N/mm2	10.309
Resistenza alla flessione (CD)	ASTM D 790/IPC-650 2.4.4	PSI	1,50 x 106	N/mm2	10.076
Buccia Stength (½ oz.CVH)	IPC-650 2.4.8 (stress termico.)	Ibs. /inch	7	g/cm3	1,25
Conducibilità termica (Unclad,℃ 125)	ASTM F433 (flusso di calore custodetto)	Con (Mk)	0,6	Con (Mk)	0,6
Conducibilità termica (C1/C1,125℃)	ASTM F433 (flusso di calore custodetto)	Con (Mk)	0,92	Con (Mk)	0,92
Conducibilità termica (CH/CH,℃ 125)	ASTM F433 (flusso di calore custodetto)	Con (Mk)	0,87	Con (Mk)	0,87
Stabilità dimensionale (MD)	IPC-650-2.4.39 Sec.5.4 (dopo incissione all'acquaforte)	mils/in.	0,23	mm/M	0,23
Stabilità dimensionale (CD)	IPC-650-2.4.39 Sec.5.4 (dopo incissione all'acquaforte)	mils/in.	0,64	mm/M	0,64
Stabilità dimensionale (MD)	IPC-650-2.4.39 Sec.5.5 (stress termico.)	mils/in.	-0,04	mm/M	-0,04
Stabilità dimensionale (CD)	IPC-650-2.4.39 Sec.5.5 (stress termico.)	mils/in.	0,46	mm/M	0,46
Resistività di superficie	IPC-650 2.5.17.1 (dopo gli impiegati elevati.)	Mohms	8,33 x 107	Mohms	8,33 x 107
Resistività di superficie	IPC-650 2.5.17.1 (dopo umidità)	Mohms	6,42 x 107	Mohms	6,42 x 107
Resistività di volume	IPC-650 2.5.17.1 (dopo gli impiegati elevati.)	Mohms/cm	5,19 x 108	Mohms/cm	5,19 x 108
Resistività di volume	IPC-650 2.5.17.1 (dopo umidità)	Mohms/cm	2,91 x 108	Mohms/cm	2,91 x 108
CTE (ascissa) (25-260℃)	IPC-650 2.4.41/ASTM D 3386	ppm/℃	11	ppm/℃	11
CTE (asse y) (25-260℃)	IPC-650 2.4.41/ASTM D 3386	ppm/℃	13	ppm/℃	13
CTE (asse) di Z (25-260℃)	IPC-650 2.4.41/ASTM D 3386	ppm/℃	34	ppm/℃	34
Densità	ASTM D 792	g/cm3	2,35	g/cm3	2,35
Durezza	ASTM D 2240 (riva D)		79,1		79,1
Sforzo alla rottura (MD)	ASTM D 790/IPC-650 2.4.4	%	0,014	%	0,014
Sforzo alla rottura (CD)	ASTM D 790/IPC-650 2.4.4	%	0,013	%	0,013
Calore specifico	ASTM E 1269-05, E 967-08, E968-02	J (℃ di g)	0,94	J (℃ di g)	0,94
Il TD (perdita di peso di 2%)	IPC-650 2.4.24.6 /TGA	di	788	℃	420
Il TD (perdita di peso di 5%)	IPC-650 2.4.24.6 /TGA	di	817	℃	436

PWB ad alta velocità,

progettazione di circuito ad alta frequenza,

pcb manufacturing
