Breve introduzione
Appena poichè il suo nome implica, l'alta frequenza è che la frequenza è relativamente alta, generalmente si riferisce alla frequenza di >=300 il megahertz (cioè gigahertz di lunghezza d'onda <>=1 è chiamato microonda.
Frequenze tipiche per le applicazioni senza fili:
* cellulare corrente: 0.9GHz - 2GHz
* sistemi 3G: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz e 40GHz
* automobilistico: 77GHz
Mercato: RFID, comunicazioni senza fili, stazione base ed antenna, amplificatore, prodotti militari, prodotti elettronici di consumo.
Il circuito stampato di alta frequenza o il PWB di microonda si riferisce al circuito stampato fatto sul piatto placcato (di microonda) del rame ad alta frequenza del substrato. I tipi comuni sono: Bordo su due lati, bordo a più strati e struttura mista.
La struttura mista include il substrato speciale di rendimento elevato, strato dei pp + bordo ordinario della prestazione e strato dei pp misto sollecitando il bordo; substrato ad alta frequenza + substrato ordinario FR4; substrato ad alta frequenza + ecc. di base metallica.

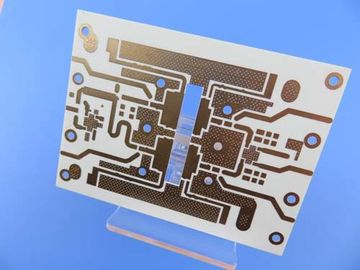

Caso del PWB: I bordi ad alta velocità del PWB hanno costruito su RO4350B 10 mil con l'oro di immersione
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di doppio PWB parteggiato di alta frequenza sviluppato su RO4350B un substrato da 10 mil per l'applicazione dell'antenna. È un bordo del PWB di 2 strati rf spesso a 0,3 millimetri. È rivestimento dell'oro di immersione senza maschera della lega per saldatura. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ogni 50 bordi sono imballati per la spedizione.
Caratteristiche e benefici
Il absorbability dell'acqua bassa influenza la costante dielettrica e la perdita dielettrica più di meno ad umidità.
Tg > ℃ 280
Buona resistenza di bassa temperatura e di temperatura elevata. (- 192℃-260℃)
L'oro non ha l'alto solderability, sollecitazione dei circuiti e meno contaminazione della superficie del PWB.
Prova ad alta tensione, prova di controllo di impedenza, micro-sezione, prova di lega per saldatura-abilità,
La fabbricazione del PWB è rigorosamente secondo le specifiche richieste.
Tasso ammissibile dei prodotti di prima produzione: >95%
Nessun MOQ, basso costo per i prototipi e campioni.
Approvazioni internazionali
Applicazione
Amplificatore a basso rumore, accoppiatore ottico, commutatori di rf, induzione automatica del portone
Parametro e scheda di dati
DIMENSIONE DEL PWB | 10 x 10mm=1up |
TIPO DEL BORDO | Il doppio ha parteggiato PWB |
Numero degli strati | 2 strati |
Componenti di superficie del supporto | SÌ |
Attraverso le componenti del foro | NO |
ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 35um (1 oncia) +plate |
RO4350B 0.254mm |
rame ------- 35um (1oz) + strato del piatto BOT |
TECNOLOGIA | |
Traccia e spazio minimi: | N/A |
Fori minimi/massimi: | N/A |
Numero dei fori differenti: | N/A |
Numero dei luoghi di perforazione: | 0 |
Numero delle scanalature macinate: | 0 |
Numero dei ritagli interni: | 0 |
Controllo di impedenza: | no |
Numero del dito dell'oro: | 0 |
MATERIALE DEL BORDO | |
In vetro epossidico: | RO4350B Tg280℃, er<3> |
Esterno finale della stagnola: | 1,5 once |
Stagnola finale interna: | N/A |
Altezza finale del PWB: | 0,3 millimetri ±0.1 |
PLACCATURA E RIVESTIMENTO | |
Finitura superficia | Oro di immersione, 87% |
La maschera della lega per saldatura si applica a: | N/A |
Colore della maschera della lega per saldatura: | N/A |
Tipo della maschera della lega per saldatura: | N/A |
CONTOUR/CUTTING | Guida |
SEGNO | |
Lato della leggenda componente | N/A |
Colore della leggenda componente | N/A |
Nome o logo del produttore: | N/A |
VIA | NO |
VALUTAZIONE DI FLAMIBILITY | MIN di approvazione dell'UL 94-V0. |
TOLLERANZA DI DIMENSIONE | |
Dimensione del profilo: | 0,0059" |
Placcatura del bordo: | 0,0029" |
Tolleranza del trapano: | 0,002" |
PROVA | Spedizione priore della prova elettrica di 100% |
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | Universalmente, globalmente. |
