Breve introduzione
Appena poichè il suo nome implica, l'alta frequenza è che la frequenza è relativamente alta, generalmente si riferisce alla frequenza di >=300 il megahertz (cioè gigahertz di lunghezza d'onda <>=1 è chiamato microonda.
Frequenze tipiche per le applicazioni senza fili:
* cellulare corrente: 0.9GHz - 2GHz
* sistemi 3G: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz e 40GHz
* automobilistico: 77GHz
Mercato: RFID, comunicazioni senza fili, stazione base ed antenna, amplificatore, prodotti militari, prodotti elettronici di consumo.
Il circuito stampato di alta frequenza o il PWB di microonda si riferisce al circuito stampato fatto sul piatto placcato (di microonda) del rame ad alta frequenza del substrato. I tipi comuni sono: Bordo su due lati, bordo a più strati e struttura mista.
La struttura mista include il substrato speciale di rendimento elevato, strato dei pp + bordo ordinario della prestazione e strato dei pp misto sollecitando il bordo; substrato ad alta frequenza + substrato ordinario FR4; substrato ad alta frequenza + ecc. di base metallica.

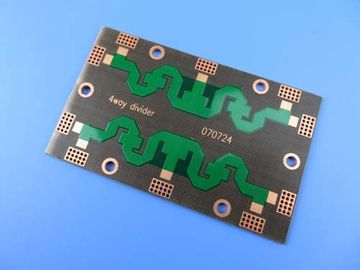

Caso del PWB: I bordi ad alta frequenza del PWB hanno costruito su RO4350B 10 mil con l'oro di immersione
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di doppio PWB parteggiato di alta frequenza sviluppato su RO4350B un substrato da 10 mil per l'applicazione dell'antenna. È un bordo del PWB di 2 strati rf spesso a 0,3 millimetri. È rivestimento dell'oro di immersione senza maschera della lega per saldatura. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ogni 50 bordi sono imballati per la spedizione.
Caratteristiche e benefici
Il absorbability dell'acqua bassa influenza la costante dielettrica e la perdita dielettrica più di meno ad umidità.
Nessuna corrosione in acidi, in alcali ed in acqua regia.
Tg > ℃ 280
ENIG ha la buona resistenza di ossidazione e buona dissipazione di calore.
Aiutivi a mettere a fuoco sulle vostre competenze di centro su ricerca e sviluppo, sulle vendite e sull'introduzione sul mercato.
L'UL, iso ha certificato la fabbrica di fabbricazione del PWB.
Persone con esperienza di vendite ed in servizi di assistenza al cliente esperti.
L'ordine della piccola quantità è accettato
Prezzo competitivo
Applicazione
Separatore, fotoisolatore, radiofrequenza, antenna 4G
Parametro e scheda di dati
| DIMENSIONE DEL PWB | 10 x 12mm=1up |
| TIPO DEL BORDO | Il doppio ha parteggiato PWB |
| Numero degli strati | 2 strati |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | NO |
| ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 35um (1 oncia) +plate |
| RO4350B 0.254mm |
| rame ------- 35um (1oz) + strato del piatto BOT |
| TECNOLOGIA | |
| Traccia e spazio minimi: | N/A |
| Fori minimi/massimi: | 0.3mm/0.3mm |
| Numero dei fori differenti: | 1 |
| Numero dei luoghi di perforazione: | 1 |
| Numero delle scanalature macinate: | 0 |
| Numero dei ritagli interni: | 0 |
| Controllo di impedenza: | no |
| Numero del dito dell'oro: | 0 |
| MATERIALE DEL BORDO | |
| In vetro epossidico: | RO4350B Tg280℃, er<3> |
| Esterno finale della stagnola: | 1,5 once |
| Stagnola finale interna: | N/A |
| Altezza finale del PWB: | 0,3 millimetri ±0.1 |
| PLACCATURA E RIVESTIMENTO | |
| Finitura superficia | Oro di immersione, 87% |
| La maschera della lega per saldatura si applica a: | N/A |
| Colore della maschera della lega per saldatura: | N/A |
| Tipo della maschera della lega per saldatura: | N/A |
| CONTOUR/CUTTING | Guida |
| SEGNO | |
| Lato della leggenda componente | N/A |
| Colore della leggenda componente | N/A |
| Nome o logo del produttore: | N/A |
| VIA | NO |
| VALUTAZIONE DI FLAMIBILITY | MIN di approvazione dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" |
| Placcatura del bordo: | 0,0029" |
| Tolleranza del trapano: | 0,002" |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
Perché scelgaci?
1) Metta a fuoco sulle vostre competenze di centro: Profondamente abbiamo saputo che è pieno di concorrenza feroce per i nostri clienti nel mercato. Potete mettere a fuoco su tali competenze importanti come ricerca e sviluppo, le vendite e l'introduzione sul mercato basati sulla nostri prestazione professionale e negli servizi esperti quel superamento della vostra aspettativa.
2) Tecnologia di avanguardia: è razionale affinchè un piccolo e medio cliente muoia dietro l'ultima competenza di fabbricazione e dell'attrezzatura per il suo PCBs. Dalle associazioni
con il PWB di Bicheng, accedete per raggiungere la vostra aspettativa con le nostre 3 basi della fabbrica con oltre 26.000 metri quadri.
4) Comprima il costo di produzione: Il costo di produzione è uno dei punti chiave di competitività del prodotto dei nostri clienti. Il PWB di Bicheng sta sforzando di ridurre il suo costo di produzione da attrezzatura presenta, addestramento del lavoratore e miglioramento della tecnologia per aumentare la loro redditività. I clienti sono soddisfatti con le nostre riduzioni dei costi ma senza perdita di qualità.
5) Eviti la controversia: È un aspetto turbato quando problema di qualità che litiga voi. La progettazione di ingegneria di Bicheng impedisce il problema l'avvenimento nella preproduzione. Non otterrete l'emicrania con i prototipi di Bicheng, i piccoli ordini e la produzione in volume. Il nostro tasso di reclamo del cliente è meno di 1% e sarà soddisfacente risolto.
6) Salvi il tempo: Il mercato richiede i prodotti che aggiornano rapidamente. Il PWB di Bicheng funziona sempre veloce e flessibile per salvare il periodo di produzione dal prototipo a produzione standard,
ritorno rapido o consegne prevedute.
7) Un gruppo eccellente: Bicheng è partner in maniera fidata con passione, disciplina, la responsabilità e l'onestà. Abbiamo un gruppo delle persone con esperienza di vendite e nei dei servizi di assistenza al cliente esperti. Non cambi il vostro fornitore. Se il cambiamento è imperativo, Bicheng è quello giusto per voi.
