Breve introduzione
Il materiale ad alta frequenza del circuito di RO4350B è idrocarburo rinforzato con vetro/laminati ceramici (non PTFE) progettati per la prestazione sensibile, le applicazioni commerciali in grande quantità. Attualmente il doppio ha parteggiato ed i PWB di RO4350B a più strati sono disponibili alla società di Bicheng. Raddoppi il PWB di RO4350B parteggiato con spessore 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) e 60mil (1.524mm) sono i bestseller. Forniamo i funzionamenti del prototipo, i piccoli lotti ed i servizi di produzione in volume.
Vantaggi
1) Prestazione ad alta frequenza eccellente dovuto tolleranza e perdita dielettriche basse;
2) Stabilità dimensionale eccellente.
3) Coefficiente termico basso della costante dielettrica;
4) Espansione bassa di Z-asse;
5) Coefficiente basso di espansione dell'in-aereo;
6) Frequenza elettrica stabile di verus delle proprietà;
Applicazioni
1) Attenuatore, induzione automatica del portone;
2) LNB per i satelliti diretti di radiodiffusione;
3) Antenna della microstriscia, spettro di diffusione;
4) Microstriscia ed antenne e amplificatori di potenza cellulari della stazione base;
5) Etichette di identificazioni di rf
6) Sistemi di comunicazione di spettro di diffusione
7) Amplificatore del tronco, modulo ecc. del separatore.

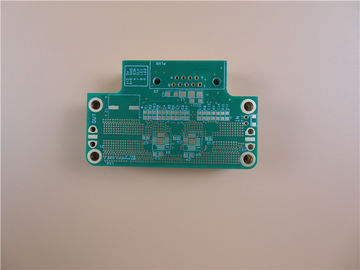

Caso del PWB: PWB doppio di strato su 30 mil RO4350B con l'immersione ROHS compiacente
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di doppio PWB parteggiato sviluppato sul substrato ad alta frequenza con il Tg 288°C per l'applicazione dell'attenuatore di WiFi. È spesso 0,8 millimetri, silkscreen bianco sopra la maschera verde della lega per saldatura. Tutti i via sono aperti ad aria. I cuscinetti sono coperti dall'oro di immersione. Il materiale di base è utilizzato da Rogers RO4350B, intero bordo che fornisce 1 PWB su. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ogni 25 pannelli sono imballati per la spedizione.
Caratteristiche e benefici
RO4350B esibisce una costante dielettrica stabile sopra una vasta gamma di frequenza. Ciò le rende un substrato ideale per le applicazioni a banda larga;
Tg > ℃ 280;
Frequenza elettrica stabile di verus delle proprietà;
Coefficiente termico basso della costante dielettrica;
Espansione bassa di Z-asse;
Alto solderability, nessuna sollecitazione dei circuiti e meno contaminazione della superficie del PWB;
Il processo di SMT è resistente alla saldatura di riflusso, resistente alla ripresa;
capacità di mese di 30000 metri quadri;
Applicazione
L'antenna di GPS, l'accoppiatore direzionale, lo spettro di diffusione, torre ha montato l'amplificatore
Parametro e scheda di dati
| DIMENSIONE DEL PWB |
65 x 32mm=1PCS |
| TIPO DEL BORDO |
Il doppio ha parteggiato PWB |
| Numero degli strati |
2 strati |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
SÌ |
| ACCATASTAMENTO DI STRATO |
rame ------- strato SUPERIORE di 35um (1 oncia) +plate |
| RO4350B 0.762mm |
| rame ------- 35um (1oz) + strato del piatto BOT |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
mil 5,5 mil/5 |
| Fori minimi/massimi: |
0,3 millimetri/5,2 millimetri |
| Numero dei fori differenti: |
9 |
| Numero dei luoghi di perforazione: |
102 |
| Numero delle scanalature macinate: |
0 |
| Numero dei ritagli interni: |
0 |
| Controllo di impedenza: |
no |
| Numero del dito dell'oro: |
0 |
| MATERIALE DEL BORDO |
|
| In vetro epossidico: |
RO4350B Tg280℃, er<3>
|
| Esterno finale della stagnola: |
1,5 once |
| Stagnola finale interna: |
N/A |
| Altezza finale del PWB: |
0,8 millimetri ±10% |
| PLACCATURA E RIVESTIMENTO |
|
| Finitura superficia |
Oro di immersione |
| La maschera della lega per saldatura si applica a: |
CIMA, minimo 12micron |
| Colore della maschera della lega per saldatura: |
Il verde, PSR-2000GT600D, Taiyo ha fornito. |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Guida |
| SEGNO |
|
| Lato della leggenda componente |
CIMA |
| Colore della leggenda componente |
Bianco, IJR-4000 MW300, marca di Taiyo |
| Nome o logo del produttore: |
Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA |
Foro metallizzato (PTH), dimensione minima 0.3mm. Maschera della lega per saldatura scoperta |
| VALUTAZIONE DI FLAMIBILITY |
MIN di approvazione dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" |
| Placcatura del bordo: |
0,0029" |
| Tolleranza del trapano: |
0,002" |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
