Breve introduzione
Il materiale ad alta frequenza del circuito di RO4350B è idrocarburo rinforzato con vetro/laminati ceramici (non PTFE) progettati per la prestazione sensibile, le applicazioni commerciali in grande quantità. Attualmente il doppio ha parteggiato ed i PWB di RO4350B a più strati sono disponibili alla società di Bicheng. Raddoppi il PWB di RO4350B parteggiato con spessore 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) e 60mil (1.524mm) sono i bestseller. Forniamo i funzionamenti del prototipo, i piccoli lotti ed i servizi di produzione in volume.
Vantaggi
1) Prestazione ad alta frequenza eccellente dovuto tolleranza e perdita dielettriche basse;
2) Stabilità dimensionale eccellente.
3) Coefficiente termico basso della costante dielettrica;
4) Espansione bassa di Z-asse;
5) Coefficiente basso di espansione dell'in-aereo;
6) Frequenza elettrica stabile di verus delle proprietà;
Applicazioni
1) Attenuatore, induzione automatica del portone;
2) LNB per i satelliti diretti di radiodiffusione;
3) Antenna della microstriscia, spettro di diffusione;
4) Microstriscia ed antenne e amplificatori di potenza cellulari della stazione base;
5) Etichette di identificazioni di rf
6) Sistemi di comunicazione di spettro di diffusione
7) Amplificatore del tronco, modulo ecc. del separatore.

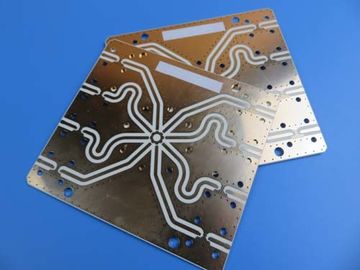

Caso del PWB: Raddoppi il PWB parteggiato sviluppato su 10 mil RO4350B con l'oro di immersione
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di doppio PWB parteggiato sviluppato sul substrato di 10mil RO4350B con il Tg 280°C per l'applicazione del radar rf. Il suo spessore finito è 0.3mm e rame 1oz. Il silkscreen bianco e entrambi i lati verdi delle coperture della maschera della lega per saldatura e l'oro di immersione placcato sono sui cuscinetti. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ogni 25 pannelli sono imballati per la spedizione.
Caratteristiche e benefici
RO4350B esibisce una costante dielettrica stabile sopra una vasta gamma di frequenza. Ciò le rende un substrato ideale per le applicazioni a banda larga;
Prestazione ad alta frequenza eccellente dovuto tolleranza e perdita dielettriche basse;
Tempo di immagazzinaggio di lunga durata, può essere immagazzinata per più di 1 anno nella borsa di vuoto;
Il processo di SMT è resistente alla saldatura di riflusso, resistente alla ripresa;
un'officina da 16000 metri quadri;
UL, ISO14001, TS16949 certificato;
Ispezione di WIP ed istruzione rigorose di funzionamento come pure del monitoraggio;
Controllo rapido di CADCAM e citazione libera del PWB;
Prezzo competitivo;
Applicazione
Miscelatore equilibrato, fotoisolatore, induzione sana del interruttore di comando, multicoupler
Parametro e scheda di dati
| DIMENSIONE DEL PWB |
91 x 62mm=1PCS |
| TIPO DEL BORDO |
Il doppio ha parteggiato PWB |
| Numero degli strati |
2 strati |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
SÌ |
| ACCATASTAMENTO DI STRATO |
rame ------- strato SUPERIORE di 35um (1 oncia) +plate |
| RO4350B 0.254mm (10 mil) |
| rame ------- 35um (1oz) + strato del piatto BOT |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
mil 4 mil/4 |
| Fori minimi/massimi: |
0,3 millimetri/4,2 millimetri |
| Numero dei fori differenti: |
9 |
| Numero dei luoghi di perforazione: |
101 |
| Numero delle scanalature macinate: |
0 |
| Numero dei ritagli interni: |
0 |
| Controllo di impedenza: |
no |
| Numero del dito dell'oro: |
0 |
| MATERIALE DEL BORDO |
|
| In vetro epossidico: |
RO4350B Tg280℃, er<3>
|
| Esterno finale della stagnola: |
1,5 once |
| Stagnola finale interna: |
N/A |
| Altezza finale del PWB: |
0,3 millimetri ±0.1 |
| PLACCATURA E RIVESTIMENTO |
|
| Finitura superficia |
Oro di immersione |
| La maschera della lega per saldatura si applica a: |
CIMA, minimo 12micron |
| Colore della maschera della lega per saldatura: |
Il verde, PSR-2000GT600D, Taiyo ha fornito. |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Guida |
| SEGNO |
|
| Lato della leggenda componente |
CIMA |
| Colore della leggenda componente |
Bianco, IJR-4000 MW300, marca di Taiyo |
| Nome o logo del produttore: |
Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA |
Foro metallizzato (PTH), dimensione minima 0.3mm. |
| VALUTAZIONE DI FLAMIBILITY |
MIN di approvazione dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" |
| Placcatura del bordo: |
0,0029" |
| Tolleranza del trapano: |
0,002" |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
Circa noi
Basato in Cina, il PWB di Bicheng aderisce alla filosofia dell'aiuto di piccole e medie società riduce il loro costo e tempo passati sul PWB. Forniamo vari prodotti del PWB per rispondere alle esigenze.
Le nostre capacità 2019 dei circuiti di azionamento
Vias ciechi, vias sepolti
PWB della flessione
Il rame pesante si imbarca su 12oz
Alto Tg, alto materiale di CTI
Ibrido FR-4 e materiale ad alta frequenza
PWB controllato di impedenza
Classe 2, classe 3 di IPC di IPC
PWB senza piombo (RoHS compiacente)
PCBs a più strati a rame 32+ mette a strati i bordi
PWB del centro del metallo (MCPCB)
Materiali del PWB – FR-4, Polyimide, Rogers & più
Produttore compiacente del PWB di RoHS
PWB rigido della flessione
PWB di rf/PWB di alta frequenza
Attraverso-foro, BGA, dito dell'oro, cupola del bordo
Via-in-cuscinetto, vias riempiti
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL certificata
I nostri servizi
Fuoco sui prototipi, piccoli lotti, produzione in volume
Il ritorno rapido, raddoppia il PWB parteggiato disponibile 24 ore.
Servizio di porta in porta della spedizione
I nostri clienti sono individuati universalmente.
