Dettagli dei prodotti

Casa. > prodotti >

PWB dell'antenna sviluppato su 10mil RO4350B con l'oro di immersione da entrambi i lati

prodotti

L'impedenza ha controllato il PWB

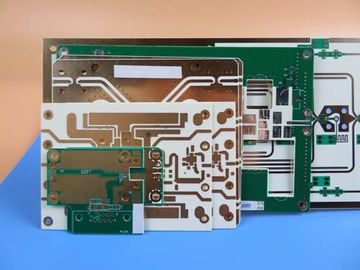

PWB dell'antenna sviluppato su 10mil RO4350B con l'oro di immersione da entrambi i lati

MOQ:	1
prezzo:	USD2.99-8.99 Per Piece
imballaggio standard:	vuoto
Periodo di consegna:	5-6 giorni lavorativi
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-0087-V8.7

In vetro epossidico:

RO4350B Tg280℃, er<3.48, Rogers Corp.

Altezza finale del PWB:

0,3 millimetri ±0.1mm

Esterno finale della stagnola::

1.5oz

Finitura superficia:

Oro di immersione

Colore della maschera della lega per saldatura::

verde

Colore della leggenda componente:

bianco

Numero degli strati:

Prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD2.99-8.99 Per Piece

Imballaggi particolari:

vuoto

Tempi di consegna:

5-6 giorni lavorativi

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

PWB dell'antenna sviluppato su 10mil RO4350B con l'oro di immersione da entrambi i lati

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

Ciò è un tipo di PWB ad alta frequenza sviluppato sul substrato di 10mil (0.254mm) RO4350B con il Tg 280°C per l'applicazione dell'antenna di rf. È doppio bordo parteggiato spesso a 0,30 millimetri, silkscreen bianco sopra la maschera verde della lega per saldatura dal lato inferiore e l'oro di immersione è sul cuscinetto per saldare. Il materiale di base proviene da Rogers Corp, intero bordo che fornisce 1 PCBs per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 50 pannelli sono imballati per la spedizione.

Caratteristiche e benefici

Nessuna corrosione in acidi, in alcali ed in acqua regia;

Tg > ℃ 280;

Frequenza elettrica stabile di verus delle proprietà;

Alto solderability, non sollecitazione dei circuiti e meno contaminazione della superficie del PWB;

Il processo di SMT è resistente alla saldatura di riflusso, resistente riprendere;

Consegna di tempo d'inserimento e rapida;

un'officina da 16000 metri quadri;

Persone con esperienza di vendite ed in servizi di assistenza al cliente esperti;

Nessun quantità di ordine minimo e campione basso;

Fuoco sul minimo a produzione in volume media;

Applicazione

Multiplexor, ingranaggio di trasmissione video, blocco a basso rumore, amplificatore dell'ingresso/uscita

Parametro e scheda di dati

DIMENSIONE DEL PWB	31 x 15mm=1PCS
TIPO DEL BORDO	Il doppio ha parteggiato PWB
Numero degli strati	2 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	SÌ
ACCATASTAMENTO DI STRATO	rame ------- strato SUPERIORE di 35um (1 oncia) +plate
	RO4350B 0.254mm
	rame ------- 35um (1oz) + strato del piatto BOT
TECNOLOGIA
Traccia e spazio minimi:	4 mil/24 mil
Fori minimi/massimi:	n/a
Numero dei fori differenti:	n/a
Numero dei luoghi di perforazione:	n/a
Numero delle scanalature macinate:	0
Numero dei ritagli interni:	0
Controllo di impedenza:	no
Numero del dito dell'oro:	0
MATERIALE DEL BORDO
In vetro epossidico:	RO4350B Tg280℃, er<3>
Esterno finale della stagnola:	1,5 once
Stagnola finale interna:	N/A
Altezza finale del PWB:	0,3 millimetri ±0.1mm
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro di immersione
Saldi la maschera per applicarsi a:	Inferiore, minimo 12micron
Colore della maschera della lega per saldatura:	Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	Inferiore
Colore della leggenda componente	Bianco, IJR-4000 MW300, marca di Taiyo
Produttore Name o logo:	Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA	N/A
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.

Perché scelgaci?

1) Fuoco sulle vostre competenze di centro: Profondamente abbiamo saputo che è pieno di concorrenza feroce per i nostri clienti nel mercato. Potete mettere a fuoco su tali competenze importanti come ricerca e sviluppo, le vendite e l'introduzione sul mercato basati sulla nostri prestazione professionale e negli servizi esperti che superando la vostra aspettativa.

2) Tecnologia di avanguardia: è razionale affinchè un piccolo e medio cliente muoia dietro l'ultima attrezzatura e la competenza fabbricante per il suo PCBs. Dalle associazioni

con il PWB di Bicheng, accedete per raggiungere la vostra aspettativa con le nostre 3 basi della fabbrica con oltre 26.000 metri quadri.

4) Comprima il costo di produzione: Il costo di produzione è uno dei punti chiave di competitività del prodotto dei nostri clienti. Il PWB di Bicheng sta sforzando di ridurre il suo costo di produzione da attrezzatura per presentare, da addestramento del lavoratore e da miglioramento della tecnologia per aumentare la loro redditività. I clienti sono soddisfatti con le nostre riduzioni dei costi ma senza perdita di qualità.

5) Eviti la controversia: È un aspetto turbato quando problema di qualità che litiga voi. La progettazione di ingegneria di Bicheng impedisce il problema l'avvenimento nella preproduzione. Non otterrete l'emicrania con i prototipi di Bicheng, i piccoli ordini e la produzione in volume. Il nostro tasso di reclamo del cliente è meno di 1% e sarà soddisfacente risolto.

6) Salvi il tempo: Il mercato richiede i prodotti che aggiornano rapidamente. Il PWB di Bicheng funziona sempre veloce e flessibile per salvare il periodo di produzione dal prototipo a produzione standard,

ritorno rapido o consegne prevedute.

7) Un gruppo eccellente: Bicheng è partner in maniera fidata con passione, disciplina, la responsabilità e l'onestà. Abbiamo un gruppo delle persone con esperienza di vendite e nei dei servizi di assistenza al cliente esperti. Non cambi il vostro fornitore. Se il cambiamento è deve, Bicheng è quello giusto per voi.

PWB ad alta velocità,

progettazione di circuito ad alta frequenza,

pcb manufacturing
