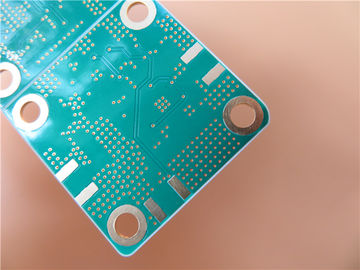

PWB dell'oro rf di immersione sviluppato su RO4350B 30mil con un rame di 2 strati
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di PWB doppio di strato sviluppato sul substrato di 30mil RO4350B con il Tg 280°C per l'applicazione dell'antenna WiFi. È spesso 0,8 millimetri con il silkscreen bianco (Taiyo) sulla maschera verde della lega per saldatura (Taiyo) e l'oro di immersione sui cuscinetti. Tutti i vias sono progettati con la aperto lega per saldatura maschera. Il materiale di base proviene da Rogers che assicura 2 progettazioni 2 su PCBs per pannello per comprimere il costo. Sono fabbricate per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 50 pannelli sono imballati per la spedizione.
Caratteristiche e benefici
Buona resistenza di bassa temperatura e di temperatura elevata. (- 192℃-260℃)
RO4350B esibisce una costante dielettrica stabile sopra una vasta gamma di frequenza. Ciò le rende un substrato ideale per le applicazioni a banda larga.
Coefficiente elettrico stabile della costante dielettrica.
L'oro di immersione ha planarity di superficie eccellente, particolarmente utile per PCBs con i pacchetti di BGA o persino CSP ha montato le componenti per ridurre l'incidenza guasti durante l'assemblea e la saldatura.
Prova ad alta tensione, prova di controllo di impedenza, micro-sezione, prova di lega per saldatura-abilità,
Giusta istruzione fabbricante (MI),
Consegna in tempo: >98%
Tasso ammissibile dei prodotti di prima produzione: >95%
Prezzo competitivo
Applicazione
Il separatore, Variocoupler, antenna della microstriscia, 3G antenna, stazioni di relè, rf commuta
Parametro e scheda di dati
| DIMENSIONE DEL PWB |
35 x 77 progettazioni mm=2 = 2PCS |
| TIPO DEL BORDO |
Il doppio ha parteggiato PWB |
| Numero degli strati |
2 strati |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
NO |
| ACCATASTAMENTO DI STRATO |
rame ------- strato SUPERIORE di 35um (1 oncia) +plate |
| RO4350B 0.762mm |
| rame ------- strato di 35um (1 oncia) +plate BOT |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
mil 6 mil/6 |
| Fori minimi/massimi: |
0,3 millimetri/5,6 millimetri |
| Numero dei fori differenti: |
2 |
| Numero dei luoghi di perforazione: |
182 |
| Numero delle scanalature macinate: |
0 |
| Numero dei ritagli interni: |
0 |
| Controllo di impedenza: |
no |
| Numero del dito dell'oro: |
0 |
| MATERIALE DEL BORDO |
|
| In vetro epossidico: |
RO4350B Tg288℃, er<3>
|
| Esterno finale della stagnola: |
1 oncia |
| Stagnola finale interna: |
1 oncia |
| Altezza finale del PWB: |
0,8 millimetri ±0.08 |
| PLACCAGGIO E RICOPRIRE |
|
| Finitura superficia |
Oro di immersione (23,3%) 0.05µm più del nichel di 3µm |
| Saldi la maschera per applicarsi a: |
ALTO e basso, minimo 12micron |
| Colore della maschera della lega per saldatura: |
Verde, PSR-2000GT600D, Taiyo Supplied. |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Guida, v tagliata |
| MARCATURA |
|
| Lato della leggenda componente |
ALTO e basso. |
| Colore della leggenda componente |
Bianco, IJR-4000 MW300, marca di Taiyo |
| Produttore Name o logo: |
Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA |
Foro metallizzato (PTH), dimensione minima 0.3mm. |
| VALUTAZIONE DI FLAMIBILITY |
Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" |
| Placcatura del bordo: |
0,0029" |
| Tolleranza del trapano: |
0,002" |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
