PWB dell'ibrido di 4 strati con RO4003C + PWB di alta frequenza combinato FR4

prodotti

L'impedenza ha controllato il PWB

PWB dell'ibrido di 4 strati con RO4003C + PWB di alta frequenza combinato FR4

MOQ:	1
prezzo:	USD2.99-9.99 Per Piece
imballaggio standard:	vuoto
Periodo di consegna:	5-6 giorni lavorativi
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-0101-V1.01

In vetro epossidico:

RO4003C 0,203 millimetri (8 mil) e FR-4 0,20 millimetri si è combinato

Altezza finale del PWB:

1,1 millimetri di ± 10%

Esterno finale della stagnola::

1 oncia

Finitura superficia:

Argento di immersione

Colore della maschera della lega per saldatura::

Colore della leggenda componente:

bianco

Numero degli strati:

Prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD2.99-9.99 Per Piece

Imballaggi particolari:

vuoto

Tempi di consegna:

5-6 giorni lavorativi

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

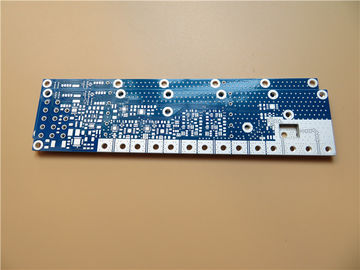

Un PWB ibrido di 4 strati con RO4003C + FR4 si è combinato

(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

Ciò è un tipo di PWB ad alta frequenza sviluppato su RO4003C e su FR4 combinati per l'applicazione del trasmettitore analogico. È un bordo del PWB di 4 strati rf spesso a 1,1 millimetri. È rivestimento dell'argento di immersione con la maschera blu della lega per saldatura ed il silkscreen bianco. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 20 bordi sono imballati per la spedizione.

Caratteristiche e benefici

La caratteristica di perdita dielettrica bassa subisce la perdita del segnale ad un livello più basso, che rende la trasmissione del segnale di intera attrezzatura eccellente.

Coefficiente elettrico stabile della costante dielettrica.

La delaminazione di stagnola di rame non sarà causata dal cambiamento del freddo e del calore dovuto la consistenza con il coefficiente di espansione termica di stagnola di rame.

L'oro di immersione ha planarity di superficie eccellente, particolarmente utile per PCBs con i pacchetti di BGA o persino CSP ha montato le componenti per ridurre l'incidenza guasti durante l'assemblea e la saldatura.

La fabbricazione del PWB è rigorosamente secondo le specifiche richieste.

La riunione del vostro circuito stampato deve da modello del PWB ammassare la produzione in volume.

Riduca il costo di produzione dall'importazione dell'attrezzatura, addestramento del lavoratore e miglioramento e gestione avanzati della tecnologia.
