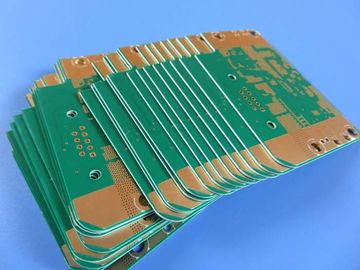

4 strati hanno stampato il circuito sviluppato su 0,01" (0.254mm) RO4350B + FR4
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di PWB ibrido di 4 strati ha mescolato 0.254mm (10 mil) RO4350B e 0.36mm FR-4 per l'applicazione dei server ad alta velocità.
Specifiche di base
Materiale di base: RO4350B 0,254 millimetro + FR4 0,36 millimetro + pp 0,36 millimetri
Conteggio di strato: 4 strati
Tipo: Singolo singolo bordo
Formato: 108mm x 36mm = 1 tipo = 1 pezzo
Finitura superficia: Oro di immersione
Peso di rame: Μm interno esterno di strato 35 di strato 35 μm/
Maschera/leggenda della lega per saldatura: Verde/bianco
Altezza finale del PWB: 1,3 millimetri
Norma: Classe 2 di IPC 6012
Imballaggio: 25 pezzi sono imballati per la spedizione.
Termine d'esecuzione: 10 giorni lavorativi
Durata di prodotto in magazzino: 6 mesi
Caratteristiche e benefici
RO4350B esibisce una costante dielettrica stabile sopra una vasta gamma di frequenza. Ciò le rende un substrato ideale per le applicazioni a banda larga;
Miglioramento di prestazione di SI sopra pila-UPS con tutto il bordo FR4;
Riduzione dei costi sopra pila-UPS con tutto il materiale con poche perdite;
Prova di affidabilità, prova di resistenza dell'isolamento e prova ionica di contaminazione;
La riunione del vostro PWB ha bisogno di dal prototipo a fabbricazione in serie;
L'UL, ISO14001, TS16949 ha certificato;
Consegna in tempo: >98%
Tasso di reclamo del cliente: <1>
Applicazione
Radio a frequenza ultraelevata, filtro da interferenza, antenna dell'interno di attaccatura di parete, combinatrice
Parametro e scheda di dati
| DIMENSIONE DEL PWB |
108 x 36mm=1PCS |
| TIPO DEL BORDO |
PWB a più strati |
| Numero degli strati |
4 strati |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
SÌ |
| ACCATASTAMENTO DI STRATO |
rame ------- strato SUPERIORE di 18µm (0,5 once) +plate |
| RO4350B 0.254mm |
| rame ------- 18µm |
| Prepreg 0.36mm |
| rame ------- 35µm |
| FR-4 il centro 0.36mm |
| rame ------- 18µm (0.5oz) + strato del piatto BOT |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
mil 9,8 mil/5,8 |
| Fori minimi/massimi: |
0,3 millimetri/2,6 millimetri |
| Numero dei fori differenti: |
5 |
| Numero dei luoghi di perforazione: |
112 |
| Numero delle scanalature macinate: |
0 |
| Numero dei ritagli interni: |
NO |
| Controllo di impedenza: |
no |
| Numero del dito dell'oro: |
0 |
| MATERIALE DEL BORDO |
|
| In vetro epossidico: |
RO4350B Tg280℃, er<3>
|
| Esterno finale della stagnola: |
1,0 once |
| Stagnola finale interna: |
1 oncia |
| Altezza finale del PWB: |
1,3 millimetri ±10% |
| PLACCAGGIO E RICOPRIRE |
|
| Finitura superficia |
Oro di immersione |
| Saldi la maschera per applicarsi a: |
ALTO e basso, un minimo di 15 micron |
| Colore della maschera della lega per saldatura: |
Verde, PSR-2000GT600D, Taiyo Supplied. |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Percorso |
| MARCATURA |
|
| Lato della leggenda componente |
Sia lati alti che bassi |
| Colore della leggenda componente |
Bianco, IJR-4000 MW300, marca di Taiyo |
| Produttore Name o logo: |
Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA |
Foro metallizzato (PTH), dimensione minima 0.3mm. |
| VALUTAZIONE DI FLAMIBILITY |
Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" |
| Placcatura del bordo: |
0,0029" |
| Tolleranza del trapano: |
0,002" |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
Politica di qualità
Bicheng ha elaborato la serie di procedure e di approcci della gestione per assicurare che PCBs è conformemente ai requisiti dei clienti, incluso la selezione dei venditori, dell'ispezione del lavoro in corso (WIP), dell'ispezione di consegna uscente e del servizio di assistenza al cliente ecc.
Valutazione e verifica dei fornitori
I fornitori devono essere valutati da Bicheng. Inoltre, Bicheng valuterà ed allinearsi i fornitori ogni anno per garantire i materiali assicurati stanno soddisfacendo le richieste di Bicheng. Ancora, Bicheng continuamente sviluppare i fornitori e sorvegliarli per migliorare la loro gestione di ambiente e di qualità che basa sui sistemi di ISO9001 & di ISO14001.
Valutazione del contratto
Bicheng esaminerà e verificherà i requisiti del cliente assicurarsi che abbiamo la capacità per rispondere alle esigenze dei clienti compreso le specifiche, la consegna ed altre richieste prima dell'accettazione dell'ordine.
Fabbricazione, verifica e controllo dei dati fabbricanti.
Quando i dati e le specifiche di progettazione dei clienti sono forniti al nostro dipartimento del mercato, Bicheng deve verificare tutti i requisiti. Poi, converta i dati di progettazione in dati fabbricanti da camma. Per concludere, un'istruzione fabbricante (MI) è generata secondo il processo di fabbricazione e le tecnologie reali per il dipartimento fabbricante come la base per montaggio reale. Il MI deve essere esaminato dagli ingegneri indipendenti e dagli ingegneri di QA prima dell'edizione.
Controllo di qualità materiale ricevuto
Tutti i materiali devono essere ispezionati prima dell'immagazzinamento. Abbiamo stabilito una serie di procedura e di istruzione rigorose di ispezione controllare i materiali ricevuti. Ancora, vari strumenti d'ispezione precisi e garanzia dell'apparato la capacità per giudicare il materiale buon oppure no. Pubblichiamo il materiale con primo/in fuori in primo luogo fuori principio primo e cediamo «l'allarme» per il materiale che raggiungerà la durata di prodotto in magazzino per assicurare che i materiali siano esauriti prima di scadenza.
Controllo del processo di produzione
La giusta istruzione fabbricante (MI), la gestione dell'attrezzatura e la manutenzione ed il controllo dei processi completo, l'ispezione rigorosa di WIP e controllare come pure l'istruzione di lavoro, interamente quelle per fare l'intero processo di montaggio completamente hanno controllato.
Controllo ed ispezione finali
Tutto il PCBs deve essere passato con la prova aperta e breve come pure l'ispezione visiva dopo ha superato le prove fisiche specificate. Possediamo la varia attrezzatura di prova avanzata compreso su misura, macchine della prova di volo della sonda per garantire che ogni PWB è 100% provato.
Verifica di consegna del prodotto
Abbiamo installato un dipartimento dedicato di FQA per ispezionare i prodotti del PWB secondo le specifiche ed i requisiti del cliente provando. PCBs qualificato sta andando essere imballato.
FQA anche deve effettuare una verifica di 100% dell'imballaggio del magazzino e dei prodotti di spedizione, compreso il numero del prodotto, numero di cliente, la quantità del prodotto, spedente l'indirizzo ecc prima della spedizione.
Servizio di assistenza al cliente
Abbiamo installato un gruppo professionale di servizio di assistenza al cliente dinamico per comunicare con i clienti e l'affare tempestivo con le risposte dei clienti. Altamente mettiamo a fuoco sui bisogni dei clienti e capire le richieste dei clienti, tempestive per regolare la politica dei requisiti del prodotto del PWB e di servizio di assistenza al cliente.
