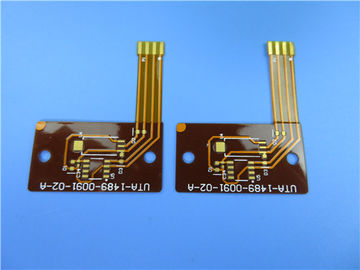

Singolo ha parteggiato il circuito stampato flessibile (FPC) sviluppato sul Polyimide per l'oro di immersione
(FPC sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di circuito stampato flessibile per l'applicazione della cuffia avricolare di Bluetooth. È un singolo strato parteggiato FPC a 0.15mm spessi. Il laminato basso proviene da Shengyi. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Il rinforzo del Polyimide si applica sul divisorio d'inserimento.
Parametro e scheda di dati
| DIMENSIONE DEL PWB |
45 x 33mm=1PCS |
| TIPO DEL BORDO |
|
| Numero degli strati |
Singolo PWB parteggiato |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
no |
| ACCATASTAMENTO DI STRATO |
rame ------- 35um (1oz) |
| Polyimide 0.1mm |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
12mil/12mil |
| Fori minimi/massimi: |
2.5mm |
| Numero dei fori differenti: |
1 |
| Numero dei luoghi di perforazione: |
2 |
| Numero delle scanalature macinate: |
0 |
| Numero dei ritagli interni: |
0 |
| Controllo di impedenza |
NO |
| MATERIALE DEL BORDO |
|
| In vetro epossidico: |
Polyimide 0.1mm, FPC |
| Esterno finale della stagnola: |
1oz |
| Stagnola finale interna: |
0oz |
| Altezza finale del PWB: |
0.1mm ±0.05 |
| PLACCAGGIO E RICOPRIRE |
|
| Finitura superficia |
Nichel Electroless sopra l'oro di immersione (ENIG) (1 nichel del µ» oltre 100» del µ) |
| Saldi la maschera per applicarsi a: |
CIMA |
| Colore della maschera della lega per saldatura: |
Giallo, Coverlay |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Taglio del laser |
| MARCATURA |
|
| Lato della leggenda componente |
CIMA |
| Colore della leggenda componente |
Bianco, IJR-4000 MW300, Taiyo Supplied. |
| Produttore Name o logo: |
Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA |
Nessuno foro metallizzato (NPTH) |
| VALUTAZIONE DI FLAMIBILITY |
Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" (0.15mm) |
| Placcatura del bordo: |
0,0030" (0.076mm) |
| Tolleranza del trapano: |
0,002" (0.05mm) |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
Caratteristiche e benefici
1. Flessibilità eccellente
2. Riduzione del volume
3. Perdita di peso
4. Consistenza dell'assemblea
5. Affidabilità aumentata
6. Controllabilità di progettazione elettrica di parametro
7. L'estremità può essere intero saldata
8. Optionality materiale
9. Basso costo
10. Nessun quantità di ordine minimo e campione basso.
Applicazioni
Commutatore di sottili pellicole, bordo della flessione della batteria del telefono cellulare, bordo molle della tastiera medica
Breve introduzione di FPC
Il circuito stampato flessibile (FPC) si riferisce a come «bordo molle». Nell'industria, FPC è un circuito stampato fatto del substrato d'isolamento flessibile (film di poliestere o pricipalmente del polyimide), che presenta molti vantaggi che i circuiti stampato rigidi non hanno. Per esempio, può essere piegato liberamente, arrotolato, piegato. Il volume di prodotti elettronici può notevolmente essere ridotto usando FPC, che è adatto a sviluppo dei prodotti elettronici in direzione di alta densità, di miniaturizzazione e di alta affidabilità. Di conseguenza, FPC è stato ampiamente usato in aerospaziale, militari, comunicazione su mezzi mobili, computer portatile, unità periferiche di computer, PDA, macchina fotografica digitale ed altri campi o prodotti.
FPC inoltre presenta i vantaggi di buona dissipazione di calore, del solderability, del montaggio facile e del basso costo.
Il circuito stampato flessibile ha uno strato, due strati e bordo a più strati. Il materiale di base è laminato placcato del polyimide. Questo genere di materiale ha l'alta resistenza al calore e buona stabilità dimensionale. È il prodotto finito con la pressatura con il film ricoprente che ha sia la protezione meccanica che buon isolamento elettrico. I conduttori di superficie ed interni dei circuiti stampato su due lati ed a più strati sono metallizzati per realizzare il collegamento elettrico degli strati interni ed esterni.
La funzione del circuito flessibile può essere divisa in quattro generi, vale a dire, conduca la linea, il circuito stampato, il connettore ed il sistema integrato multifunzionale, che coprono il sistema ausiliario dell'unità periferica di computer, del computer, l'elettrodomestico del consumatore e l'automobile, ecc.
