Luogo di origine: | La Cina |
Marca: | Bicheng Enterprise |
Certificazione: | UL |
Numero di modello: | BIC-0252-V2.52 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | USD 2.99-5.99 PER PIECE |
Imballaggi particolari: | vuoto |
Tempi di consegna: | 5-6 giorni lavorativi |
Termini di pagamento: | T / T, unione occidentale |
Capacità di alimentazione: | 45000 pezzi al mese |
Numero degli strati: | 2 | In vetro epossidico:: | Polyimide (pi) 50 um |
---|---|---|---|
Stagnola finale: | 1 oncia | Altezza finale del PWB:: | 0,15 millimetri ±10% |
Finitura superficia: | Oro di immersione | Colore della maschera della lega per saldatura:: | Giallo |
Colore della leggenda componente: | bianco | Prova: | Spedizione priore della prova elettrica di 100% |

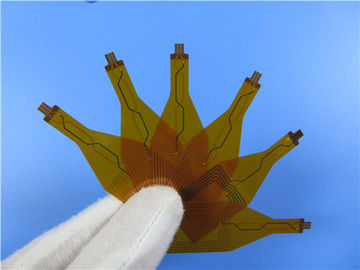

PWB flessibile di strato doppio sviluppato sul Polyimide con l'oro di immersione ed il rinforzo di pi
(FPC sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di circuito stampato flessibile (FPC) per l'applicazione dell'antenna dei Wi Fi. È densamente un bordo della flessione di 2 strati a 0.15mm. Contiene coverlay giallo (maschera della lega per saldatura) e senza silkscreen sull'intero bordo e l'oro di immersione si applica sui cuscinetti. Polyimide come il rinforzo si applica sul divisorio del connettore. Il laminato basso proviene da Shengyi e sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 200 pezzi sono imballati per la spedizione.
Parametro e scheda di dati
Numero degli strati | 2 |
Dimensione del profilo | 21,15 x 58.93mm = 1PCS |
Tipo del bordo | Circuito flessibile |
Spessore del bordo | 0.15mm +/--10% |
Materiale del bordo | Polyimide (pi) 50 um |
Fornitore materiale del bordo | ITEQ |
Valore di Tg del materiale del bordo | 60℃ |
Spessore del Cu di PTH | ≥20 um |
Thicknes interni del Cu di Iayer | N/A |
Spessore di superficie del Cu | 35 um (1oz) |
Colore di Coverlay | Giallo |
Numero di Coverlay | 2 |
Spessore di Coverlay | 25 um |
Rinforzo | 200 um |
Tipo di inchiostro del Silkscreen | IJR-4000 MW300 |
Fornitore del Silkscreen | TAIYO |
Colore del Silkscreen | Bianco |
Numero del Silkscreen | 1 |
Traccia di Mininum (mil) | 4 mil |
Gap minimo (mil) | 4 mil |
Finitura superficia | Oro di immersione |
RoHS ha richiesto | Sì |
Famability | 94-V0 |
Prova dello shock termico | Passaggio, -25℃±125℃, 1000 cicli. |
Stress termico | Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
Funzione | Prova elettrica del passaggio di 100% |
Esecuzione | Conformità with la classe 2 di IPC-6013C & di IPC-A-600H |
Caratteristiche e benefici
Flessibilità eccellente;
Riduzione del volume;
Perdita di peso;
8000 tipi di PWB al mese;
Controllo rapido di CADCAM e citazione libera del PWB;
Nessuna quantità di ordine minimo. 1 pezzo è disponibile;
Capacità di produzione in volume;
Servizio di tempo d'inserimento;
Più di 18 anni di esperienza;
Applicazioni
Tastiera FPC; Striscia della lampada del giocattolo; Lampadina dell'esposizione; Tastiera della flessione per le chiavi del telefono cellulare; Bordo molle dell'antenna di posizione; Bordo molle LCD della TV; Bordo molle della macchina fotografica digitale.
Chiarimenti di FPC
Secondo la combinazione di materiale di base e di stagnola di rame, il circuito flessibile può essere diviso in due tipi: bordo flessibile con il bordo adesivo e flessibile senza adesivo. Il prezzo del PWB flessibile non adesivo è molto superiore a quello del PWB flessibile adesivo, ma la sua flessibilità, legando la forza fra stagnola ed il substrato di rame e la planarità della lega per saldatura sono inoltre migliori di quella del PWB flessibile adesivo. Così è utilizzato soltanto nelle situazioni molto richieste, come: COF (CHIP SULLA FLESSIONE, sul bordo flessibile con il chip nudo, sull'alta planarità del cuscinetto) ecc. Poiché il suo prezzo è elevato, la maggior parte del PCBs flessibile utilizzato nel mercato sono circuito flessibile ancora adesivo. Poiché il circuito flessibile pricipalmente è utilizzato nella situazione dove piegare è richiesto, se la progettazione o il processo non è ragionevole, è facile da produrre le microfratture, la saldatura ed altri difetti.
Economia di usando FPC
Se la progettazione di circuito è relativamente semplice, il volume totale è piccolo e lo spazio è adatto, il collegamento interno tradizionale è molto più economico. I circuiti flessibili sono una buona opzione di progettazione se il circuito è complesso, elabora molti segnali o ha requisiti elettrici o meccanici speciali. Quando la dimensione e la prestazione delle applicazioni superano la capacità dei circuiti rigidi, l'assemblea flessibile è il più economico. Un cuscinetto 12mil con un 5mil tramite il foro e un circuito flessibile con le linee 3mil e la spaziatura può essere fabbricato su un film sottile. Di conseguenza, è più affidabile montare il chip direttamente sul film. C'è non ignifugo quello potrebbe essere una fonte di ione. Questi film possono essere protettivi ed hanno solidificato alle più alte temperature per ottenere le più alte temperature di transizione vetrosa. I materiali flessibili sono meno costosi che i materiali rigidi perché sono esenti dai connettori.
