Luogo di origine: | La Cina |
Marca: | Bicheng Enterprise |
Certificazione: | UL |
Numero di modello: | BIC-0261-V2.61 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | USD 2.99-6.99 PER PIECE |
Imballaggi particolari: | vuoto |
Tempi di consegna: | 5-6 giorni lavorativi |
Termini di pagamento: | T / T, unione occidentale |
Capacità di alimentazione: | 45000 pezzi al mese |
Numero degli strati: | 4 | In vetro epossidico:: | Polyimide (pi) 25um |
---|---|---|---|
Stagnola finale: | 1 oncia | Altezza finale del PWB:: | 0,25 millimetri ±10% |
Finitura superficia: | Oro di immersione | Colore della maschera della lega per saldatura:: | Nero |
Colore della leggenda componente: | bianco | Prova: | Spedizione priore della prova elettrica di 100% |

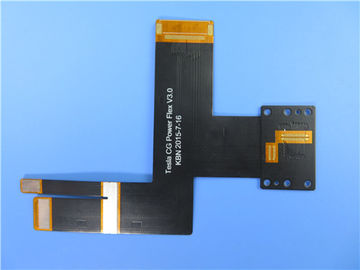

4 strati PCBs flessibile costruito sul Polyimide con FR4 come rinforzo
(FPC sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di circuito flessibile per l'applicazione del citofono. È i 4 strati a più strati FPC a 0.25mm spessi. Il laminato basso sta usando da ITEQ, ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Due tipi di rinforzi si applicano dal lato posteriore e dal lato superiore.
Parametro e scheda di dati
Dimensione del PWB flessibile | 71,25 x 80,38 |
Numero degli strati | 4 |
Tipo del bordo | PWB flessibile |
Spessore del bordo | 0.25mm |
Materiale del bordo | Polyimide (pi) 25µm |
Fornitore materiale del bordo | ITEQ |
Valore di Tg del materiale del bordo | 60℃ |
Spessore del Cu di PTH | µm ≥20 |
Thicknes interni del Cu di Iayer | 35 µm (1oz) |
Spessore di superficie del Cu | 35 µm (1oz) |
Colore di Coverlay | Nero |
Numero di Coverlay | 2 |
Spessore di Coverlay | µm 25 |
Materiale del rinforzo | FR-4/acciaio inossidabile |
Spessore del rinforzo | 1.0mm/0.2mm |
Tipo di inchiostro del Silkscreen | IJR-4000 MW300 |
Fornitore del Silkscreen | TAIYO |
Colore del Silkscreen | Bianco |
Numero del Silkscreen | 1 |
Pelatura della prova di Coverlay | Nessun peelable |
Adesione di leggenda | 3M 90℃ non che non sbuccia dopo il minuto una prova di 3 volte |
Finitura superficia | Oro di immersione |
Spessore di nichel/di oro | Au: 0.03µm (minuto); Ni 2-4µm |
RoHS ha richiesto | Sì |
Famability | 94-V0 |
Prova dello shock termico | Passaggio, -25℃±125℃, 1000 cicli. |
Stress termico | Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
Funzione | Prova elettrica del passaggio di 100% |
Esecuzione | Conformità with la classe 2 di IPC-6013C & di IPC-A-600H |
Caratteristiche e benefici
Flessibilità eccellente
Riduzione del volume
Perdita di peso
Consistenza dell'assemblea
Affidabilità aumentata
L'estremità può essere intero saldata
Optionality materiale
Basso costo
Servizio di tempo d'inserimento
Tasso di reclamo del cliente: <1>
Applicazioni
Striscia per tutti gli usi della luce morbida del LED, bordo molle dello schermo capacitivo del PC della compressa, bordo della flessione della macchina fotografica del telefono cellulare
Breve introduzione di FPC
Il circuito stampato flessibile (FPC) si riferisce a come «bordo molle». Nell'industria, FPC è un circuito stampato fatto del substrato d'isolamento flessibile (film di poliestere o pricipalmente del polyimide), che presenta molti vantaggi che i circuiti stampato rigidi non hanno. Per esempio, può essere piegato liberamente, arrotolato, piegato. Il volume di prodotti elettronici può notevolmente essere ridotto usando FPC, che è adatto a sviluppo dei prodotti elettronici in direzione di alta densità, di miniaturizzazione e di alta affidabilità. Di conseguenza, FPC è stato ampiamente usato in aerospaziale, militari, comunicazione su mezzi mobili, computer portatile, unità periferiche di computer, PDA, macchina fotografica digitale ed altri campi o prodotti.
FPC inoltre presenta i vantaggi di buona dissipazione di calore, del solderability, del montaggio facile e del basso costo.
Il circuito stampato flessibile ha uno strato, due strati e bordo a più strati. Il materiale di base è laminato placcato del polyimide. Questo genere di materiale ha l'alta resistenza al calore e buona stabilità dimensionale. È il prodotto finito con la pressatura con il film ricoprente che ha sia la protezione meccanica che buon isolamento elettrico. I conduttori di superficie ed interni dei circuiti stampato su due lati ed a più strati sono metallizzati per realizzare il collegamento elettrico degli strati interni ed esterni.
La funzione del circuito flessibile può essere divisa in quattro generi, vale a dire, conduca la linea, il circuito stampato, il connettore ed il sistema integrato multifunzionale, che coprono il sistema ausiliario dell'unità periferica di computer, del computer, l'elettrodomestico del consumatore e l'automobile, ecc.
