PWB ad alta frequenza di microonda del PWB F4B di PTFE

prodotti

L'impedenza ha controllato il PWB

PWB ad alta frequenza di microonda del PWB F4B di PTFE

MOQ:	1
prezzo:	USD 2.99-6.99 PER PIECE
imballaggio standard:	vuoto
Periodo di consegna:	10 giorni lavorativi
metodo di pagamento:	T / T, unione occidentale
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Technologies Limited

Certificazione

Numero di modello

BIC-xxxx-V1.0

Numero degli strati:

In vetro epossidico::

F4B 3.0mm densamente

Stagnola finale:

Altezza finale del PWB::

3,0 millimetri ±10%

Finitura superficia:

Colore della maschera della lega per saldatura::

Verde

Colore della leggenda componente:

Nessun

Prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD 2.99-6.99 PER PIECE

Imballaggi particolari:

vuoto

Tempi di consegna:

10 giorni lavorativi

Termini di pagamento:

T / T, unione occidentale

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Ciao tutti,

Oggi parliamo del circuito ad alta frequenza di F4B (PTFE).

F4B è una serie di PTFE ha basato i materiali ad alta frequenza che è marca di Cina. Presenta i vantaggi sul prezzo e sulla qualità nell'applicazione di navigazione, radar, telecomunicazione via satellite, 4G comunicazioni, comunicazioni 5G e simili.

Il disponibili costanti dielettrici comuni sono 2,2, 2,55 e 2,65, l'altro valore delle costanti dielettriche sono 2,17, 2,45, 2,75 e 3,0 ecc; Il peso di rame disponibile è 0.5oz, 1oz e 2oz e 3oz; lo spessore delle gamme del bordo da 0.17mm a 5.0mm.

Capacità del PWB
Materiale del PWB:	PTFE
Designatore:	Serie di F4B
Costante dielettrica:	2,2, 2,55 e 2,65
	2,17, 2,45, 2,75 e 3,0
Conteggio di strato:	2 strati, tipo a più strati e ibrido
Peso di rame:	0.5oz, 1oz, 2oz
Spessore del PWB:	0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm,
Spessore del PWB:	1.5mm, 2.0mm, 3.0mm, 4.0mm e 5.0mm, ecc.
Dimensione del PWB:	≤400mm X 500mm
Maschera della lega per saldatura:	Verdi, neri, nessun colore ecc…
Finitura superficia:	Rame nudo, HASL, ENIG ecc.

Possiamo fornirgli il singolo bordo parteggiato, il doppio bordo parteggiato, il bordo a più strati ed il circuito ibrido con FR-4.

Il colore comune della maschera della lega per saldatura è verde, nero e nessun colore usato.

La finitura superficia ha usato solitamente è rame nudo (nessun rivestimento), HASL ed oro di immersione.

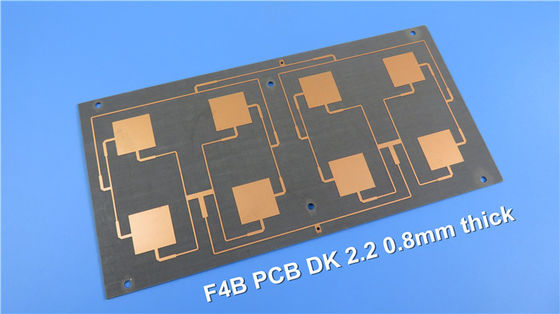

PWB ad alta frequenza di microonda del PWB F4B di PTFE 0

Il colore di base del PWB di F4B è marrone.

Proprietà elettriche di F4B PTFE

Nome	Condizione di prova			Unità	Valore
Densità	Stato normale			g/ cm³	2.1~2.35
Assorbimento dell'umidità	Immersione nell'acqua distillata di 20±2℃ per 24 ore			%	≤0.02
Temperatura di funzionamento	Camera massima minima di temperatura			℃	-50℃~+260℃
Conducibilità termica				W/m/k	0,8
CTE (tipico)	0~100℃ (εr: 2.1~2.3)			ppm/℃	25 (x)
					34 (y)
					252 (z)
CTE (tipico)	0~100℃ (εr: 2.3~2.9)			ppm/℃	14 (x)
					21 (y)
					173 (z)
CTE (tipico)	0~100℃ (εr: 2.9~3.5)			ppm/℃	12 (x)
					15 (y)
					95 (z)
Fattore di restringimento	2 ore in acqua bollente			%	0,0002
Resistività di superficie	500V CC		Stato normale	M. ·Ω	≥1×104
			Umidità e temperatura costanti		≥1×103
Resistività di volume	Stato normale			MΩ.cm	≥1×106
	Umidità e temperatura costanti				≥1×105
Pin Resistance	CC 500V	Stato normale		MΩ	≥1×105
		Umidità e temperatura costanti			≥1×103
Resistenza dielettrica di superficie	Stato normale			d=1mm (Kv/mm)	≥1.2
	Umidità e temperatura costanti				≥1.1
Costante dielettrica	10GHZ			εr	2,20, 2,55, 2,65, 3,0, 3,5 (±2%)
Fattore di dissipazione	10GHZ			tgδ	2,2	≤7×10-4
					2.55~2.65	≤1×10-3
					3.0~3.5	≤1.5×10-3

Oltre al PWB di F4B, inoltre forniamo i circuiti ad alta frequenza basati sul materiale di Rogers, sul materiale taconic e su Arlon ecc. per esempio la lista qui sotto:

Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 ecc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010;
TLX-8, TLY-5, RF-35TC, TLF-35 Taconic ecc.

Arlon AD450, AD600 ecc.

Siete benvenuto contattarci per la vostra indagine. Grazie per la vostra lettura.
