PWB RO4350B 30 mil di alta frequenza 2 strati con l'oro di immersione

prodotti

L'impedenza ha controllato il PWB

PWB RO4350B 30 mil di alta frequenza 2 strati con l'oro di immersione

MOQ:	1
prezzo:	USD 2.99-6.99 PER PIECE
imballaggio standard:	vuoto
Periodo di consegna:	10 giorni lavorativi
metodo di pagamento:	T / T, unione occidentale
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise

Certificazione

Numero di modello

BIC-001-V0.1

Numero degli strati:

In vetro epossidico::

RO4350B 30mil (0.762mm), Tg 288℃

Stagnola finale:

1 oncia

Altezza finale del PWB::

0,8 millimetri ±10%

Finitura superficia:

Micoinch 16,2%) 2 dell'oro di immersione (oltre un nichel da 100 milionesimi di pollice

Colore della maschera della lega per saldatura::

verde

Colore della leggenda componente:

bianco

Prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD 2.99-6.99 PER PIECE

Imballaggi particolari:

vuoto

Tempi di consegna:

10 giorni lavorativi

Termini di pagamento:

T / T, unione occidentale

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

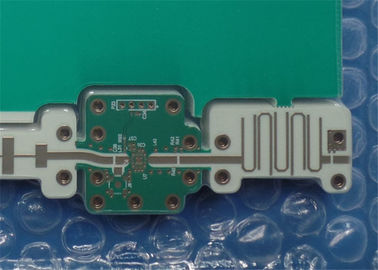

PWB ad alta frequenza RO4350B 30 mil 2 strati con l'oro di immersione

(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

Ciò è un tipo di PWB ad alta frequenza sviluppato su RO4350B per l'applicazione dell'amplificatore equilibrato. È un bordo del PWB di 2 strati rf spesso a 0,8 millimetri. È rivestimento dell'oro di immersione con la maschera ed il silkscreen della lega per saldatura da Taiyo. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 10 bordi sono imballati per la spedizione.

Caratteristiche e benefici

La costante dielettrica (dk) è bassa e stabile, in modo dalla trasmissione del segnale è buona immediatamente.

La caratteristica di perdita dielettrica bassa subisce la perdita del segnale ad un livello più basso, che rende la trasmissione del segnale di intera attrezzatura eccellente.

La delaminazione di stagnola di rame non sarà causata dal cambiamento del freddo e del calore dovuto la consistenza con il coefficiente di espansione termica di stagnola di rame.

L'oro di immersione ha planarity di superficie eccellente, particolarmente utile per PCBs con i pacchetti di BGA o persino CSP ha montato le componenti per ridurre l'incidenza guasti durante l'assemblea e la saldatura.

L'UL, iso ha certificato la fabbrica di fabbricazione del PWB.

Effettui la consegna in tempo che tiene il tasso della su tempo consegna di 98%.

Tasso ammissibile dei prodotti di prima produzione: >95%

Le persone con esperienza di vendite forniscono nei ai servizi di assistenza al cliente esperti.

Veloce e flessibile salvare il periodo di produzione dal prototipo a produzione standard

Applicazione

Amplificatore, Multicoupler, antenna, induzione sana del interruttore di comando, combinatrice

Parametro e scheda di dati

DIMENSIONE DEL PWB	193 x 192mm=1PCS
TIPO DEL BORDO
Numero degli strati	Doppio ha parteggiato il PWB, un PWB di 2 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	SÌ
ACCATASTAMENTO DI STRATO	rame ------- strato SUPERIORE di 17.8um (0.5oz) +plate
	RO4350B 30mil (0.762mm)
	rame ------- strato di 17.8um (1oz) +plate BOT
TECNOLOGIA
Traccia e spazio minimi:	11.97mil
Fori minimi/massimi:	0.3/2.8mm
Numero dei fori differenti:	2
Numero dei luoghi di perforazione:	195
Numero delle scanalature macinate:	5
Numero dei ritagli interni:	0
Controllo di impedenza	Nessun
MATERIALE DEL BORDO
In vetro epossidico:	RO4350B 30mil (0.762mm), Tg 288℃
Esterno finale della stagnola:	1oz
Stagnola finale interna:	0oz
Altezza finale del PWB:	0.8mm ±0.1
PLACCAGGIO E RICOPRIRE
Finitura superficia	Micoinch 16,2%) 2 dell'oro di immersione (oltre un nichel da 100 milionesimi di pollice
Saldi la maschera per applicarsi a:	Alto e basso, minimo 12micron
Colore della maschera della lega per saldatura:	Verde, NAN YA, LP-4G/G-05
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Dirigendo, segni fiduciari
MARCATURA
Lato della leggenda componente	CIMA
Colore della leggenda componente	Bianco, S-380W, Taiyo Supplied.
Produttore Name o logo:	Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA	Foro metallizzato (PTH), via tented
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059" (0.15mm)
Placcatura del bordo:	0,0030" (0.076mm)
Tolleranza del trapano:	0,002" (0.05mm)
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.
