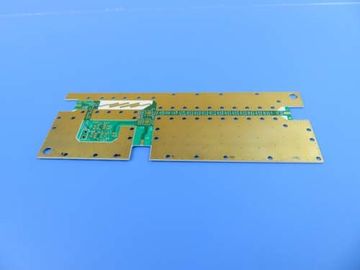

PWB ad alta frequenza RO4350B 20 mil 2 strati con l'oro di immersione
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di PWB ad alta frequenza sviluppato su RO4350B per l'applicazione del modulo di rf. È un bordo del PWB di 2 strati rf spesso a 0,6 millimetri. È rivestimento dell'oro di immersione con la maschera ed il silkscreen della lega per saldatura da Taiyo. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 10 bordi sono imballati per la spedizione.
Caratteristiche e benefici
Perdita costante di dielettrico di influenze di absorbability dell'acqua bassa e dielettrica più di meno ad umidità.
La resistenza al calore, la resistenza chimica, la forza d'impatto e la forza di sbucciatura sono buone.
Il coefficiente di temperatura della costante dielettrica è fra il più basso di tutto il materiale del circuito, rendendolo ideale per le applicazioni termosensibili.
ENIG ha la buona resistenza di ossidazione e buona dissipazione di calore.
Spedizione di porta in porta di DDU con costo di spedizione competitivo,
La progettazione di ingegneria impedisce i problemi l'avvenimento nella preproduzione.
Servizio di tempo d'inserimento
L'esperienza di più di 15 anni
Tecnologia avanzata
Applicazione
Antenna, combinatrice del Multicoupler, antenna dell'interno di attaccatura di parete, Duplexer
Parametro e scheda di dati
| DIMENSIONE DEL PWB |
16 x 83mm=1PCS |
| TIPO DEL BORDO |
|
| Numero degli strati |
Doppio ha parteggiato il PWB, un PWB di 2 strati |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
no |
| ACCATASTAMENTO DI STRATO |
rame ------- strato SUPERIORE di 35um (1oz) +plate |
| RO4350B 20mil (0.508mm) |
| rame ------- strato di 35um (1oz) +plate BOT |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
5.98mil/6.18mil |
| Fori minimi/massimi: |
0.3/3.2mm |
| Numero dei fori differenti: |
5 |
| Numero dei luoghi di perforazione: |
431 |
| Numero delle scanalature macinate: |
0 |
| Numero dei ritagli interni: |
no |
| Controllo di impedenza |
no |
| MATERIALE DEL BORDO |
|
| In vetro epossidico: |
RO4350B 20mil (0.508mm), Tg 288℃ |
| Esterno finale della stagnola: |
1.5oz |
| Stagnola finale interna: |
0oz |
| Altezza finale del PWB: |
0.6mm ±0.1 |
| PLACCAGGIO E RICOPRIRE |
|
| Finitura superficia |
Oro di immersione (nichel 81,1%) 2µ» sopra 100µ» |
| Saldi la maschera per applicarsi a: |
Alto e basso, minimo 12micron |
| Colore della maschera della lega per saldatura: |
Il verde, LP-4G G-05, Nanya ha fornito |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Percorso |
| MARCATURA |
|
| Lato della leggenda componente |
CIMA |
| Colore della leggenda componente |
Bianco, S-380W, Taiyo Supplied. |
| Produttore Name o logo: |
Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA |
Foro metallizzato (PTH) |
| VALUTAZIONE DI FLAMIBILITY |
Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" (0.15mm) |
| Placcatura del bordo: |
0,0030" (0.076mm) |
| Tolleranza del trapano: |
0,002" (0.05mm) |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
Circa noi
Il PWB di Bicheng, un fornitore unico del circuito stampato basato a Shenzhen Cina serve i clienti mondiali poiché nasce nel 2003. A Bicheng, ogni serie di PWB passa con la prova elettrica, l'ispezione di AOI, la prova ad alta tensione, prova di controllo dell'impedenza, micro-sezione, prova di lega per saldatura-abilità, prova di stress termico, prova di affidabilità, prova di resistenza dell'isolamento e prova ionica ecc. di contaminazione. Infine è come un bello regalo da consegnare alle vostre mani.
Scala differente della pianta da essere adatta a per i vostri requisiti
costruzione della fabbrica da 16000 metri quadri
capacità di mese di 30000 metri quadri
8000 tipi di PWB al mese
ISO9001, ISO14001, TS16949, UL ha certificato
Varietà di tecnologia del PWB per rispondere alle esigenze del mercato
Bordo di HDI
Bordo di rame pesante
Bordo materiale ibrido
Ciechi via il bordo
Bordo ad alta frequenza
Bordo di centro del metallo
Bordo dell'oro di immersione
Bordo a più strati
Bordo della superficie posteriore
Bordo del dito dell'oro
Prevendita completa di servizio di vendite, nella vendita e dopo la vendita.
Controllo rapido di CADCAM e citazione libera del PWB
Panelization gratuito del PWB
Capacità del PWB del prototipo
Capacità di produzione in volume
Campioni rapidi di ritorno
Prova gratuita del PWB
Imballaggio solido del cartone
