Bordo ad alta frequenza del PWB di RF-35TC

prodotti

L'impedenza ha controllato il PWB

Bordo ad alta frequenza del PWB di RF-35TC

MOQ:	1
prezzo:	USD 2.99-9.99 PER PIECE
imballaggio standard:	vuoto
Periodo di consegna:	10 giorni lavorativi
metodo di pagamento:	T / T, unione occidentale
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Technologies Limited

Certificazione

Numero di modello

BIC-XXXX-V1.27

Numero degli strati:

1 strato, 2 strati, tipo a più strati e ibrido (misto)

In vetro epossidico::

RF-35TC Taconic

Stagnola finale:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Heig1.0-5.0mmht finale del PWB::

10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Finitura superficia:

Rame nudo, HASL, ENIG, argento, OSP, ecc.

Colore della maschera della lega per saldatura::

Ecc. verde, nero, blu, giallo, rosso.

Colore della leggenda componente:

Ecc. verde, nero, blu, giallo, rosso.

Prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD 2.99-9.99 PER PIECE

Imballaggi particolari:

vuoto

Tempi di consegna:

10 giorni lavorativi

Termini di pagamento:

T / T, unione occidentale

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Ciao ognuno,

Oggi, introduciamo il PWB ad alta frequenza sviluppato su RF-35TC.

RF-35TC è un PTFE basato, materiale riempito ceramico di alta frequenza della vetroresina dalla società Taconic.

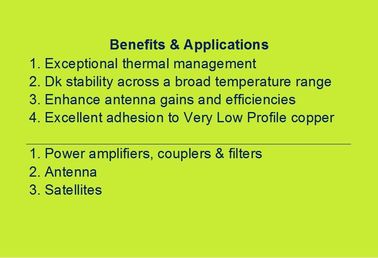

In primo luogo, dia un'occhiata ad alcuni dei suoi vantaggi:

Bordo ad alta frequenza del PWB di RF-35TC 0

Gestione termica eccezionale

Questo materiale offre la prestazione superiore di dissipazione di calore, in modo da è un tipo di laminato con poche perdite termicamente conduttivo. È più adatto per le applicazioni di alto potere. Il calore dissipa a partire dagli entrambi la linea di trasmissione sulle componenti di superficie e del PWB del supporto quale il condensatore ecc.

Similmente, la stabilità della dk è attraverso una vasta gamma di temperature; i guadagni e le efficienze dell'antenna sono migliorati molto bene, legami di RF-35TC al rame di basso profilo, riducente la perdita di inserzione.

Ritornando a tavola, diamo un'occhiata alle sue applicazioni principali:

1. Amplificatori di potenza: Estremamente - un Df basso di 0,0011 e l'alta conducibilità termica sono particolare adatti per le applicazioni dell'amplificatore di potenza.

2. Accoppiatori: L'asse basso CTE di Z e la temperatura dk stabile sono critici per sia gli accoppiatori stretti che vasti della sovrapposizione della banda.

3. Filtri: I valori bassi di Y e di X CTE sono cruciali per il mantenimento delle distanze critiche fra gli oligoelementi in un filtro stampato

Inoltre, è inoltre ampiamente usato in antenne, attrezzatura satellite ecc. Dopo, diamo un'occhiata alle nostre capacità del PWB.

Capacità del PWB
Materiale del PWB:	PTFE ha basato il substrato riempito ceramico della vetroresina
Designatore:	RF-35TC
Costante dielettrica @ 10GHz:	3,50
Costante dielettrica @ 10GHz:	3,50
Conteggio di strato:	1 strato, 2 strati, tipo a più strati e ibrido
Peso di rame:	0.5oz, 1oz, 2oz
Spessore del PWB:	0.3mm, 0.6mm, 0.8mm, 1.6mm
Spessore del PWB:	(substrato 10mil, 20mil, 30mil, 60mil)
Maschera della lega per saldatura:	Ecc. verde, rosso, nero, bianco, blu.
Dimensione del PWB:	≤400mm X 500mm
Finitura superficia:	Rame nudo, HASL, ENIG, latta ecc. di immersione.

Attualmente, la nostra società può fornire il singolo PWB parteggiato, il doppio PWB parteggiato, il PWB a più strati ed il PWB ibrido.

Lo spessore di rame è pricipalmente 1oz e 2oz.

Secondo gli usi differenti, ci sono molti generi di spessore per scegliere, come da 0.3mm, da 0.6mm, da 0.8mm e da 1.6mm.

Il colore della maschera della lega per saldatura è disponibile ecc. verde, rosso, nero, bianco e blu.

La nostra dimensione massima del PWB è all'interno di 400X 500mm.

Varie finiture superfice sono disponibili, quali rame, il livello di aria calda nudi, oro di immersione e latta di immersione.

Bordo ad alta frequenza del PWB di RF-35TC 1

Il colore di base del PWB di RF-35TC è marrone e grigio.

La nostra società mette a fuoco sui prototipi, sul piccolo lotto e sulla fabbricazione in serie. Se avete tutte le domande, senta libero prego per contattarci.

Grazie per leggere.

PWB ad alta velocità,

progettazione di circuito ad alta frequenza,

pcb manufacturing
