Bordo del PWB di Rogers 5870 RT/duroid 5870

prodotti

L'impedenza ha controllato il PWB

Bordo del PWB di Rogers 5870 RT/duroid 5870

MOQ:	1
prezzo:	USD 2.99-9.99 PER PIECE
imballaggio standard:	vuoto
Periodo di consegna:	10 giorni lavorativi
metodo di pagamento:	T / T, unione occidentale
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Technologies Limited

Certificazione

Numero di modello

BIC-XXXX-V1.30

Numero degli strati:

1 strato, 2 strati, tipo a più strati e ibrido (misto)

In vetro epossidico::

PWB di RT/duroid 5870

Stagnola finale:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Heig1.0-5.0mmht finale del PWB::

10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Finitura superficia:

Rame nudo, HASL, ENIG, argento, OSP, ecc.

Colore della maschera della lega per saldatura::

Ecc. verde, nero, blu, giallo, rosso.

Colore della leggenda componente:

Ecc. verde, nero, blu, giallo, rosso.

Prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD 2.99-9.99 PER PIECE

Imballaggi particolari:

vuoto

Tempi di consegna:

10 giorni lavorativi

Termini di pagamento:

T / T, unione occidentale

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Ciao ognuno,

Oggi, introduciamo il PWB ad alta frequenza sviluppato sui laminati di RT/duroid 5870.

RT/duroid 5870 è microfiber di vetro ha rinforzato il composto di PTFE di Rogers Corporation, che è progettato per l'esigenza delle applicazioni dei circuiti della microstriscia e di stripline.

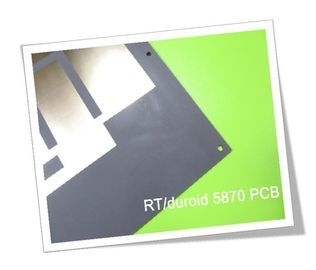

Bordo del PWB di Rogers 5870 RT/duroid 5870 0

Vediamo le ragioni per usando il materiale di RT/duroid 5870.

1) I microfibers a caso orientati provocano l'uniformità costante dielettrica eccezionale.

2) La costante dielettrica dei laminati di RT/duroid 5870 è uniforme dal pannello al pannello ed è costante sopra un'ampia gamma di frequenza.

3) Il suo fattore di dissipazione basso estende l'utilità dei laminati di RT/duroid 5870 alla banda Ku e sopra.

4) Progettato per l'applicazione di stripline e della microstriscia

Capacità del PWB
Materiale del PWB:	Composti di PTFE di rinforzo microfiber di vetro
Designatore:	RT/duroid 5870
Costante dielettrica:	2,33 ±0.02 (processo)
Costante dielettrica:	2,33 (progettazione)
Conteggio di strato:	1 strato, 2 strati, tipo a più strati e ibrido (misto)
Peso di rame:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Spessore del PWB:	10mil (0.254mm), 20mil (0.508mm)
Spessore del PWB:	31mil (0.787mm), 62mil (1.575mm)
Dimensione del PWB:	≤400mm X 500mm
Maschera della lega per saldatura:	Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia:	Rame nudo, HASL, ENIG, latta di immersione, OSP.

RT/duroid 5870 è usato spesso in doppio PWB parteggiato, PWB a più strati e PCB.It ibrido è disponibile in vari spessori per il doppio PWB parteggiato, quali 10mil, 20mil, 31mil e 62mil. Le finiture superfice sono rame nudo, HASL, ENIG, dente di immersione e OSP per opzione.

Bordo del PWB di Rogers 5870 RT/duroid 5870 1

Le applicazioni tipiche sono circuiti di stripline e della microstriscia, antenna a banda larga di linea aerea commerciale, sistemi del radar, le applicazioni dell'onda di millimetro, antenna radiofonica digitale punto a punto ecc.

Bordo del PWB di Rogers 5870 RT/duroid 5870 2

Il colore di base del PWB di RT/duroid 5870 è nero.

Ci specializziamo nel fornirgli il prototipo, i piccoli lotti ed il servizio di fabbricazione in serie.

Se avete qualunque domande, senta libero prego per contattarci.

Grazie per la vostra lettura.
