PWB dell'oro rf di immersione di Rogers sviluppato su RO4350B 30mil con un rame di 2 strati

Dettagli:

Luogo di origine:	La Cina
Marca:	Bicheng Enterprise
Certificazione:	UL
Numero di modello:	BIC-099-V0.99

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	USD 2.99-9.99 PER PIECE
Imballaggi particolari:	vuoto
Tempi di consegna:	10 giorni lavorativi
Termini di pagamento:	T / T, unione occidentale
Capacità di alimentazione:	45000 pezzi al mese

Contatto

Descrizione di prodotto dettagliata

Numero degli strati:	2	In vetro epossidico::	RO4350B Tg288℃, er<3.66, RogersCorp
Stagnola finale:	1.0	Altezza finale del PWB::	0,8 millimetri ±10%
Finitura superficia:	Oro di immersione (23,3%) 0.05µm più del nichel di 3µm	Colore della maschera della lega per saldatura::	verde
Colore della leggenda componente:	bianco	Prova:	Spedizione priore della prova elettrica di 100%

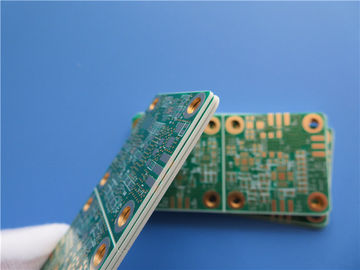

PWB dell'oro rf di immersione sviluppato su RO4350B 30mil con un rame di 2 strati

(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

Ciò è un tipo di PWB doppio di strato sviluppato sul substrato di 30mil RO4350B con il Tg 280°C per l'applicazione dell'antenna WiFi. È spesso 0,8 millimetri con il silkscreen bianco (Taiyo) sulla maschera verde della lega per saldatura (Taiyo) e l'oro di immersione sui cuscinetti. Tutti i vias sono progettati con la aperto lega per saldatura maschera. Il materiale di base proviene da Rogers che assicura 2 progettazioni 2 su PCBs per pannello per comprimere il costo. Sono fabbricate per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 50 pannelli sono imballati per la spedizione.

Caratteristiche e benefici

Buona resistenza di bassa temperatura e di temperatura elevata. (- 192℃-260℃)

RO4350B esibisce una costante dielettrica stabile sopra una vasta gamma di frequenza. Ciò le rende un substrato ideale per le applicazioni a banda larga.

Coefficiente elettrico stabile della costante dielettrica.

L'oro di immersione ha planarity di superficie eccellente, particolarmente utile per PCBs con i pacchetti di BGA o persino CSP ha montato le componenti per ridurre l'incidenza guasti durante l'assemblea e la saldatura.

Prova ad alta tensione, prova di controllo di impedenza, micro-sezione, prova di lega per saldatura-abilità,

Giusta istruzione fabbricante (MI),

Consegna in tempo: >98%

Tasso ammissibile dei prodotti di prima produzione: >95%

Prezzo competitivo

Applicazione

Il separatore, Variocoupler, antenna della microstriscia, 3G antenna, stazioni di relè, rf commuta

Parametro e scheda di dati

DIMENSIONE DEL PWB	35 x 77 progettazioni mm=2 = 2PCS
TIPO DEL BORDO	Il doppio ha parteggiato PWB
Numero degli strati	2 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	NO
ACCATASTAMENTO DI STRATO	rame ------- strato SUPERIORE di 35um (1 oncia) +plate
	RO4350B 0.762mm
	rame ------- strato di 35um (1 oncia) +plate BOT
TECNOLOGIA
Traccia e spazio minimi:	mil 6 mil/6
Fori minimi/massimi:	0,3 millimetri/5,6 millimetri
Numero dei fori differenti:	2
Numero dei luoghi di perforazione:	182
Numero delle scanalature macinate:	0
Numero dei ritagli interni:	0
Controllo di impedenza:	no
Numero del dito dell'oro:	0
MATERIALE DEL BORDO
In vetro epossidico:	RO4350B Tg288℃, er<3>
Esterno finale della stagnola:	1 oncia
Stagnola finale interna:	1 oncia
Altezza finale del PWB:	0,8 millimetri ±0.08
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro di immersione (23,3%) 0.05µm più del nichel di 3µm
Saldi la maschera per applicarsi a:	ALTO e basso, minimo 12micron
Colore della maschera della lega per saldatura:	Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Guida, v tagliata
MARCATURA
Lato della leggenda componente	ALTO e basso.
Colore della leggenda componente	Bianco, IJR-4000 MW300, marca di Taiyo
Produttore Name o logo:	Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA	Foro metallizzato (PTH), dimensione minima 0.3mm.
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.
