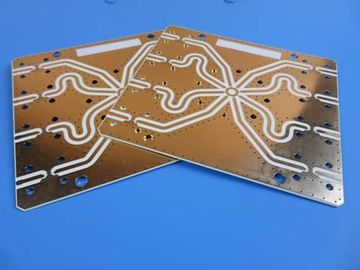

Doppio PWB parteggiato di alta frequenza di Rogers sviluppato su 32mil RO4003C
  • Nome
  • Nome
  • Nome

Doppio PWB parteggiato di alta frequenza di Rogers sviluppato su 32mil RO4003C

MOQ: 1
prezzo: USD 2.99-9.99 PER PIECE
imballaggio standard: vuoto
Periodo di consegna: 10 giorni lavorativi
metodo di pagamento: T / T, unione occidentale
Capacità di approvvigionamento: 45000 pezzi al mese
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Luogo di origine
La Cina
Marca
Bicheng Enterprise
Certificazione
UL
Numero di modello
BIC-115-V1.15
Numero degli strati:
2
In vetro epossidico::
RO4003C 32mil (0.813mm)
Stagnola finale:
1.0
Altezza finale del PWB::
0,82 millimetri ±10%
Finitura superficia:
Oro di immersione
Colore della maschera della lega per saldatura::
verde
Colore della leggenda componente:
bianco
Prova:
Spedizione priore della prova elettrica di 100%
Quantità di ordine minimo:
1
Prezzo:
USD 2.99-9.99 PER PIECE
Imballaggi particolari:
vuoto
Tempi di consegna:
10 giorni lavorativi
Termini di pagamento:
T / T, unione occidentale
Capacità di alimentazione:
45000 pezzi al mese
Descrizione del prodotto
Il doppio ha parteggiato PWB ad alta frequenza sviluppato su 32mil RO4003C

Descrizione generale
Ciò è un tipo di doppio PWB di rf parteggiato sviluppato su 0.813mm (32mil) RO4003C per l'applicazione degli amplificatori di rf.

Specifiche di base
Materiale di base: RO4003C 32mil (0.813mm)
Costante dielettrica: 3.38+/-0.05
Conteggio di strato: 2 strati
Tipo: Attraverso i fori
Formato: 110mm x 110mm = 1 tipo = 1 pezzo
Finitura superficia: Oro di immersione
Peso di rame: Μm esterno di strato 35
Maschera della lega per saldatura | Leggenda: Verde | Bianco
Altezza finale del PWB: 0,82 millimetri
Norma: Classe 2 di IPC 6012
Imballaggio: 20 pezzi sono imballati per la spedizione.
Termine d'esecuzione: 7 giorni lavorativi
Durata di prodotto in magazzino: 6 mesi

Caratteristiche e benefici
RO4003C esibisce una costante dielettrica stabile sopra una vasta gamma di frequenza. Ciò le rende un substrato ideale per le applicazioni a banda larga;
La caratteristica di perdita dielettrica bassa subisce la perdita del segnale ad un livello più basso, che rende la trasmissione del segnale di intera attrezzatura eccellente;
Tg > ℃ 280;
La progettazione di ingegneria impedisce i problemi l'avvenimento nella preproduzione;
ISO9001, ISO14001, UL ha certificato la fabbrica fabbricante;
Ispezione di AOI;
Più di 16 anni di esperienza del PWB;


Applicazioni
Radio a frequenza ultraelevata, radio VHF, antenna dell'interno di attaccatura di parete, combinatrice





Capacità 2021 del PWB

　
Parametro Valore
Conteggi di strato1-32
Materiale del substrato FR-4 (alto Tg compreso 170, alto CTI>600V); Alluminio basato; Rame basato; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 ecc.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 ecc…; TLX-8, TLY-5, RF-35TC, TLF-35 Taconic ecc…; Arlon AD450, AD600 ecc; PTFE F4B DK2.2, DK2.65 ecc…; Polyimide ed ANIMALE DOMESTICO.
Dimensione massima Prova volante: 900*600mm, prova 460*380mm, nessuna prova 1100*600mm del dispositivo
Tolleranza del profilo del bordo ±0.0059» (0.15mm)
Spessore del PWB 0,0157" - 0,3937" (0.40mm--10.00mm)
Tolleranza di spessore (T≥0.8mm) ±8%
Tolleranza di spessore (t<0.8mm) ±10%
Spessore di strato dell'isolamento 0,00295" - 0,1969" (0.075mm--5.00mm)
Pista minima 0,003" (0.075mm)
Spazio minimo 0,003" (0.075mm)
Spessore di rame esterno 35µm--420µm (1oz-12oz)
Spessore di rame interno 17µm--350µm (0.5oz - 10oz)
Luogo di perforazione (meccanico) 0,0059" - 0,25" (0.15mm--6.35mm)
Foro finito (meccanico) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (meccanico) 0,00295" (0.075mm)
Registrazione (meccanica) 0,00197" (0.05mm)
Allungamento 12:1
Tipo della maschera della lega per saldatura LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Spina via il diametro 0,0098" - 0,0236" (0.25mm--0.60mm)
Tolleranza di controllo di impedenza ±10%
Finitura superficia HASL, HASL SE, ENIG, latta dell'IMM, IMM AG, OSP, dito dell'oro





Doppio PWB parteggiato di alta frequenza di Rogers sviluppato su 32mil RO4003C 0

Tag:

PWB ad alta velocità,

progettazione di circuito ad alta frequenza,

pcb manufacturing
