Breve introduzione di FPC
Il circuito stampato flessibile (FPC) si riferisce a come «bordo molle». Nell'industria, FPC è un circuito stampato fatto del substrato d'isolamento flessibile (film di poliestere o pricipalmente del polyimide), che presenta molti vantaggi che i circuiti stampato rigidi non hanno. Per esempio, può essere piegato liberamente, ferita, piegata. Il volume di prodotti elettronici può notevolmente essere ridotto usando FPC, che è adatto a sviluppo dei prodotti elettronici in direzione di alta densità, di miniaturizzazione e di alta affidabilità. Di conseguenza, FPC è stato ampiamente usato nella comunicazione su mezzi mobili aerospaziale, militare, in computer portatile, nelle unità periferiche di computer, in PDA, in macchina fotografica digitale ed in altri campi o prodotti.
FPC inoltre presenta i vantaggi di buona dissipazione di calore, del solderability, del montaggio facile e del basso costo.
Il circuito stampato flessibile ha uno strato, due strati e bordo a più strati. Il materiale di base è laminato placcato del polyimide. Questo genere di materiale ha l'alta resistenza al calore e buona stabilità dimensionale. È il prodotto finito con la pressatura con il film del rivestimento che ha sia la protezione meccanica che buon isolamento elettrico. I conduttori di superficie ed interni dei circuiti stampato su due lati ed a più strati sono metallizzati per realizzare il collegamento elettrico degli strati interni ed esterni.
La funzione del circuito flessibile può essere divisa in quattro generi, vale a dire, linea di cavo, circuito stampato, connettore e sistema integrato multifunzionale, che coprono il sistema ausiliario dell'unità periferica di computer, del computer, l'elettrodomestico del consumatore e l'automobile, ecc.

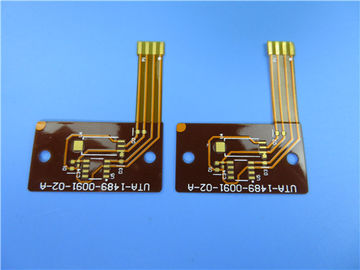

Caso di FPC: Scelga il circuito stampato flessibile parteggiato (FPC) costruito sul Polyimide con l'oro di immersione
(FPC sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di circuito stampato flessibile per l'applicazione della cuffia avricolare di Bluetooth. È un singolo strato parteggiato FPC a 0.15mm spessi. Il laminato basso proviene da Shengyi. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Il rinforzo del Polyimide è applicato sul divisorio d'inserimento.
Parametro e scheda di dati
| DIMENSIONE DEL PWB |
45 x 33mm=1PCS |
| TIPO DEL BORDO |
|
| Numero degli strati |
Scelga il PWB parteggiato |
| Sorga le componenti del supporto |
SÌ |
| Attraverso le componenti del foro |
no |
| ACCATASTAMENTO DI STRATO |
rame ------- 35um (1oz) |
| Polyimide 0.1mm |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
12mil/12mil |
| Fori minimi/massimi: |
2.5mm |
| Numero dei fori differenti: |
1 |
| Numero dei luoghi di perforazione: |
2 |
| Numero delle scanalature macinate: |
0 |
| Numero dei ritagli interni: |
0 |
| Controllo di impedenza |
NO |
| MATERIALE DEL BORDO |
|
| In vetro epossidico: |
Polyimide 0.1mm, FPC |
| Esterno finale della stagnola: |
1oz |
| Stagnola finale interna: |
0oz |
| Altezza finale del PWB: |
0.1mm ±0.05 |
| PLACCATURA E RIVESTIMENTO |
|
| Finitura superficia |
Nichel Electroless sopra l'oro di immersione (ENIG) (1 nichel del µ 100 del µ» oltre») |
| La maschera della lega per saldatura si applica a: |
CIMA |
| Colore della maschera della lega per saldatura: |
Giallo, Coverlay |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Taglio del laser |
| SEGNO |
|
| Lato della leggenda componente |
CIMA |
| Colore della leggenda componente |
Il bianco, IJR-4000 MW300, Taiyo ha fornito. |
| Nome o logo del produttore: |
Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA |
Nessuno foro metallizzato (NPTH) |
| VALUTAZIONE DI FLAMIBILITY |
MIN di approvazione dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" (0.15mm) |
| Placcatura del bordo: |
0,0030" (0.076mm) |
| Tolleranza del trapano: |
0,002" (0.05mm) |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
Caratteristiche e benefici
Flessibilità eccellente
Riduzione del volume
Perdita di peso
Consistenza dell'assemblea
Affidabilità aumentata
Controllabilità di progettazione elettrica di parametro
L'estremità può essere intero saldata
Optionality materiale
Basso costo
Continuità di elaborazione
Nessun campione di quantità di ordine minimo e di basso costo.
Più di 15 anni di esperienza
Applicazione
Commutatore di sottili pellicole, bordo della flessione della batteria del telefono cellulare, bordo molle della tastiera medica
Circa noi
Basato in Cina, il PWB di Bicheng aderisce alla filosofia dell'aiuto di piccole e medie società riduce il loro costo e tempo passati sul PWB. Forniamo vari prodotti del PWB per rispondere alle esigenze.
Le nostre capacità 2019 dei circuiti di azionamento
Vias ciechi, vias sepolti
PWB della flessione
Il rame pesante si imbarca su 12oz
Alto Tg, alto materiale di CTI
Ibrido FR-4 e materiale ad alta frequenza
PWB controllato di impedenza
Classe 2, classe 3 di IPC di IPC
PWB senza piombo (RoHS compiacente)
PCBs a più strati a rame 32+ mette a strati i bordi
PWB del centro del metallo (MCPCB)
Materiali del PWB – FR-4, Polyimide, Rogers & più
Produttore compiacente del PWB di RoHS
PWB rigido della flessione
PWB di rf/PWB di alta frequenza
Attraverso-foro, BGA, dito dell'oro, cupola del bordo
Via-in-cuscinetto, vias riempiti
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL certificata
I nostri servizi
Fuoco sui prototipi, piccoli lotti, produzione in volume
Il ritorno rapido, raddoppia il PWB parteggiato disponibile 24 ore.
