Circuito stampato flessibile (FPC) costruito sul pi 25um con la traccia di 4mil Mininum

prodotti

L'impedenza ha controllato il PWB

Circuito stampato flessibile (FPC) costruito sul pi 25um con la traccia di 4mil Mininum

MOQ:	1
prezzo:	USD 2.99-9.99 PER PIECE
imballaggio standard:	vuoto
Periodo di consegna:	10 giorni lavorativi
metodo di pagamento:	T / T, unione occidentale
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise

Certificazione

Numero di modello

BIC-253-V2.53

Numero degli strati:

Materiale del bordo:

Polyimide (PI) 25 um

Spessore di superficie del Cu:

Spessore del bordo:

0.15mm +/--10%

Finitura di superficie:

oro di immersione

Colore della maschera della lega per saldatura::

Giallo

Colore della leggenda componente:

bianco

prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD 2.99-9.99 PER PIECE

Imballaggi particolari:

vuoto

Tempi di consegna:

10 giorni lavorativi

Termini di pagamento:

T / T, unione occidentale

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Struttura di FPC

Secondo il numero degli strati di stagnola di rame conduttiva, FPC può essere diviso nel circuito a un solo strato, il circuito di doppio strato, il circuito a più strati, doppio parteggiato ecc.

Struttura a un solo strato: il circuito flessibile di questa struttura è la struttura più semplice del PWB flessibile. Solitamente il materiale di base (substrati dielettrici) + gomma trasparente (adesivo) + stagnola del rame è un insieme delle materie prime acquistate (semilavorati), il film protettivo e la colla trasparente è un altro genere di materia prima comprata. In primo luogo, la stagnola di rame deve essere incisa per ottenere il circuito richiesto ed il film protettivo dovrebbe essere perforato per rivelare il cuscinetto corrispondente. Dopo la pulizia, i due si combinano rotolando. Poi la parte esposta del cuscinetto ha placcato l'oro o la latta per proteggere. In questo modo, grande di cartello sarà pronto. Generalmente inoltre ha timbrato nella forma corrispondente di piccolo circuito. Non c'è inoltre film protettivo direttamente sulla stagnola di rame, ma il rivestimento di saldatura stampato della resistenza, di modo che il costo sarà più basso, ma la forza meccanica del circuito diventerà peggio. A meno che il requisito di forza non sia alto ed il prezzo deve essere il più basso possibile, è meglio da applicare il metodo del film protettivo.

Struttura di doppio strato: quando il circuito è troppo complesso essere fissato, o stagnola del rame è necessario proteggere la terra, è necessario da scegliere un doppio strato o persino un a più strati. La differenza più tipica fra un piatto a più strati e singolo è l'aggiunta di una struttura perforata per collegare gli strati di stagnola di rame. Il primo processo della stagnola trasparente della gomma + del materiale di base + del rame è di fare i fori. I luoghi di perforazione nel materiale di base e nel rame sventano in primo luogo, pulito ed allora placcato con certo spessore di rame. Il processo successivo di montaggio è quasi lo stesso del circuito a un solo strato.

Il doppio ha parteggiato struttura: entrambi i lati del doppio hanno parteggiato FPC fanno utilizzare i cuscinetti, pricipalmente per collegare altri circuiti. Sebbene e la struttura dello strato monomolecolare siano simili, ma il processo di fabbricazione è molto differente. La sua materia prima è stagnola di rame, film protettivo e colla trasparente. Il film protettivo dovrebbe essere perforato secondo la posizione del cuscinetto in primo luogo, quindi la stagnola di rame dovrebbe essere affigguta, le linee della pista e del cuscinetto dovrebbero essere incise e poi il film protettivo di un altro foro perforato dovrebbe essere affigguto.

La stagnola di rame è disponibile in due tipi differenti di rami: Rame di ED e rame del RA.

Il rame di ED è una stagnola elettrotipia-depositata del rame di (ED) prodotta come la stagnola di rame usata per i circuiti stampato rigidi. Ciò inoltre significa che il rame «è trattato», cioè, ha una superficie leggermente ruvida da un lato, che assicura una migliore adesione quando la stagnola di rame è legata al materiale di base.

Il rame del RA è una stagnola di rame rotolata e temprata prodotta dal rame elettroliticamente depositato del catodo, che è fuso e colata nei lingotti. I lingotti sono in primo luogo laminati a caldo ad una determinata dimensione e sono macinati su tutte le superfici. Il rame poi è laminato a freddo e temprato, fino allo spessore desiderato è ottenuto.

La stagnola di rame è disponibile di spessore di μm 12, 18, 35 e 70.

Il disponibile più comune per il substrato dielettrico e il coverlay sono film del polyimide. Questo materiale può anche essere usato come coverlay. Il Polyimide è più adatto per i circuiti flessibili a causa delle sue caratteristiche come dichiarato qui sotto:

La resistenza ad alta temperatura concede saldare le operazioni senza danneggiare i circuiti flessibili

Proprietà elettriche molto buone

Buona resistenza chimica

Il Polyimide è disponibile di spessori di μm 12,5, 20, 25 e 50.

I laminati della base per i circuiti stampato rigidi sono stagnole di rame laminate insieme ai materiali di base, l'adesivo che viene dal materiale del prepreg durante la laminazione. Il contrario a questo è il circuito flessibile in cui la laminazione della stagnola di rame al materiale del film è raggiunta per mezzo di un sistema adesivo. È necessario da distinguere fra due sistemi principali di adesivo, vale a dire adesivi termoplastici e thermoset. La scelta è dettata parzialmente dall'elaborazione e parzialmente dall'applicazione del circuito flessibile finito.

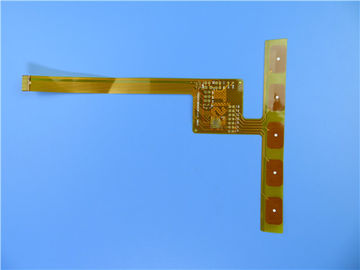

Caso di FPC: Circuito stampato flessibile (FPC) costruito sul pi 25um con la traccia minima 4mil

(FPC sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

Ciò è un tipo di circuito stampato flessibile per l'applicazione del dispositivo analogico. È un bordo di 2 strati a 0.15mm spessi. Il laminato basso proviene da ITEQ, ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. L'oro di immersione è applicato sui cuscinetti. Il rinforzo è applicato sul divisorio del connettore.

Parametro e scheda di dati

Numero degli strati	2
Tipo del bordo	Flexbile cirucit
Spessore del bordo	0.15mm +/--10%
Materiale del bordo	Polyimide (PI) 25um
Fornitore del materiale del bordo	ITEQ
Valore di Tg del materiale del bordo	60℃

Spessore del Cu di PTH	≥20 um
Thicknes interni del Cu di Iayer	N/A
Spessore di superficie del Cu	35 um (1oz)

Colore di Coverlay	Giallo
Numero di Coverlay	2
Spessore di Coverlay	25 um
Rinforzo	200 um

Tipo di inchiostro del Silkscreen	IJR-4000 MW300
Fornitore del Silkscreen	TAIYO
Colore del Silkscreen	Bianco
Numero del Silkscreen	2

Traccia di Mininum (mil)	4 mil
Gap minimo (mil)	4 mil

Finitura superficia	Oro di immersione
RoHS ha richiesto	Sì
Famability	94-V0

Prova dello shock termico	Passaggio, -25℃±125℃, 1000 cicli.
Stress termico	Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Funzione	Prova elettrica del passaggio di 100%
Esecuzione	Conformità with la classe 2 di IPC-6013C & di IPC-A-600H

Caratteristiche e benefici

Flessibilità eccellente

Riduzione del volume

Perdita di peso

Consistenza dell'assemblea

Affidabilità aumentata

Controllabilità di progettazione elettrica di parametro

L'estremità può essere intero saldata

Optionality materiale

Basso costo

Continuità di elaborazione

Fuoco sul minimo a produzione in volume media

Tecnologia avanzata

Applicazione

Commutatore di sottili pellicole, bordo della flessione dell'antenna del telefono cellulare, bordo della flessione di navigazione di GPS dell'automobile

Perché scelgaci?

1) Metta a fuoco sulle vostre competenze di centro: Profondamente abbiamo saputo che è pieno di concorrenza feroce per i nostri clienti nel mercato. Potete mettere a fuoco su tali competenze importanti come ricerca e sviluppo, le vendite e l'introduzione sul mercato basati sulla nostri prestazione professionale e negli servizi esperti quel superamento della vostra aspettativa.

2) Tecnologia di avanguardia: è razionale affinchè un piccolo e medio cliente muoia dietro l'ultima competenza di fabbricazione e dell'attrezzatura per il suo PCBs. Dalle associazioni

con il PWB di Bicheng, accedete per raggiungere la vostra aspettativa con le nostre 3 basi della fabbrica con oltre 26.000 metri quadri.

4) Comprima il costo di produzione: Il costo di produzione è uno dei punti chiave di competitività del prodotto dei nostri clienti. Il PWB di Bicheng sta sforzando di ridurre il suo costo di produzione da attrezzatura presenta, addestramento del lavoratore e miglioramento della tecnologia per aumentare la loro redditività. I clienti sono soddisfatti con le nostre riduzioni dei costi ma senza perdita di qualità.

5) Eviti la controversia: È un aspetto turbato quando problema di qualità che litiga voi. La progettazione di ingegneria di Bicheng impedisce il problema l'avvenimento nella preproduzione. Non otterrete l'emicrania con i prototipi di Bicheng, i piccoli ordini e la produzione in volume. Il nostro tasso di reclamo del cliente è meno di 1% e sarà soddisfacente risolto.

6) Salvi il tempo: Il mercato richiede i prodotti che aggiornano rapidamente. Il PWB di Bicheng funziona sempre veloce e flessibile per salvare il periodo di produzione dal prototipo a produzione standard,

ritorno rapido o consegne prevedute.

7) Un gruppo eccellente: Bicheng è partner in maniera fidata con passione, disciplina, la responsabilità e l'onestà. Abbiamo un gruppo delle persone con esperienza di vendite e nei dei servizi di assistenza al cliente esperti. Non cambi il vostro fornitore. Se il cambiamento è imperativo, Bicheng è quello giusto per voi.
