Chiarimenti di FPC
Secondo la combinazione di stagnola del rame e del materiale di base, il circuito flessibile può essere diviso in due tipi: bordo flessibile con il bordo adesivo e flessibile senza adesivo. Il prezzo del PWB flessibile non adesivo è molto superiore a quello del PWB flessibile adesivo, ma la sua flessibilità, legando la forza fra stagnola ed il substrato di rame e la planarità della lega per saldatura sono inoltre migliori di quella del PWB flessibile adesivo. Così è utilizzato soltanto nelle situazioni molto richieste, come: COF (CHIP SULLA FLESSIONE, sul bordo flessibile con il chip nudo, sull'alta planarità del cuscinetto) ecc. Poiché il suo prezzo è elevato, la maggior parte del PCBs flessibile utilizzato nel mercato sono circuito flessibile ancora adesivo. Poiché il circuito flessibile pricipalmente è utilizzato nella situazione dove piegare è richiesto, se la progettazione o il processo non è ragionevole, è facile da produrre le microfratture, saldatura ed altro diserta.
Economia di usando FPC
Se la progettazione di circuito è relativamente semplice, il volume totale è piccolo e lo spazio è adatto, il collegamento interno tradizionale è molto più economico. I circuiti flessibili sono una buona opzione di progettazione se il circuito è complesso, elabora molti segnali o ha requisiti elettrici o meccanici speciali. Quando la dimensione e la prestazione delle applicazioni superano la capacità dei circuiti rigidi, l'assemblea flessibile è il più economico. Un cuscinetto 12mil con un 5mil tramite il foro e un circuito flessibile con le linee 3mil ed il gioco può essere fabbricato su un film sottile. Di conseguenza, è più affidabile montare il chip direttamente sul film. Non c'è ignifugo che potrebbe essere una fonte di ione. Questi film possono essere protettivi e solidificati alle più alte temperature per ottenere le più alte temperature di transizione vetrosa. I materiali flessibili sono meno costosi che i materiali rigidi perché sono esenti dai connettori.

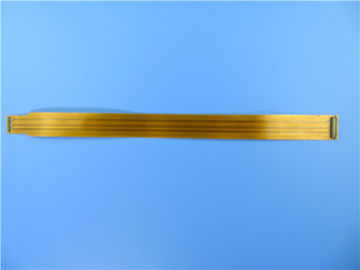

Caso di FPC: Il doppio ha parteggiato circuito flessibile FPC per l'oro di immersione
(FPC sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di circuito flessibile per l'applicazione del router senza fili. È un doppio ha parteggiato FPC a 0.3mm spessi. Il laminato basso sta usando da Shengyi. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber.
Parametro e scheda di dati
Dimensione del PWB flessibile |
300.5X 25.5mm |
Numero degli strati |
2 |
Tipo del bordo |
Circuiti flessibili |
Spessore del bordo |
0.30mm |
Materiale del bordo |
Polyimide (PI) 25µm |
Fornitore del materiale del bordo |
Shengyi |
Valore di Tg del materiale del bordo |
60℃ |
|
Spessore del Cu di PTH |
µm ≥20 |
Thicknes interni del Cu di Iayer |
N/A |
Spessore di superficie del Cu |
35um |
|
Colore di Coverlay |
Giallo |
Numero di Coverlay |
2 |
Spessore di Coverlay |
µm 25 |
Materiale del rinforzo |
NO |
Spessore del rinforzo |
N/A |
|
Tipo di inchiostro del Silkscreen |
NO |
Fornitore del Silkscreen |
N/A |
Colore del Silkscreen |
N/A |
Numero del Silkscreen |
N/A |
|
Prova della sbucciatura di Coverlay |
Non peelable |
Adesione di leggenda |
3M 90℃ nessuna sbucciatura dopo il minuto 3 cronometra la prova |
|
Finitura superficia |
Oro di immersione |
Spessore di nichel/di oro |
Au: 0.03µm (minuto); Ni 2-4µm |
RoHS ha richiesto |
Sì |
Famability |
94-V0 |
|
Prova dello shock termico |
Passaggio, -25℃±125℃, 1000 cicli. |
Stress termico |
Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
Funzione |
Prova elettrica del passaggio di 100% |
Esecuzione |
Conformità with la classe 2 di IPC-6013C & di IPC-A-600H |
Caratteristiche e benefici
Flessibilità eccellente
Riduzione del volume
Perdita di peso
Consistenza dell'assemblea
Affidabilità aumentata
Controllabilità di progettazione elettrica di parametro
L'estremità può essere intero saldata
Optionality materiale
Basso costo
Continuità di elaborazione
Metodo di spedizione differenziato
La progettazione di ingegneria impedisce i problemi l'avvenimento pre nella produzione.
Applicazione
Il laser dirige FPC, regolatore dell'attrezzatura medica, bordo molle dell'antenna della compressa
Politica di qualità
Bicheng ha elaborato la serie di procedure e di approcci della gestione per assicurare che PCBs è conformemente ai requisiti dei clienti, incluso la selezione dei venditori, dell'ispezione di (WIP) del lavoro in corso, dell'ispezione di consegna uscente e del servizio di assistenza al cliente ecc.
Valutazione e verifica dei fornitori
I fornitori devono essere valutati da Bicheng. Inoltre, Bicheng valuterà ed allinearsi i fornitori ogni anno per garantire i materiali assicurati stanno soddisfacendo le richieste di Bicheng. Ancora, Bicheng continuamente sviluppa i fornitori e li sorveglia per migliorare la loro gestione di ambiente e di qualità che basa sui sistemi di ISO9001 & di ISO14001.
Valutazione del contratto
Bicheng esaminerà e verificherà i requisiti del cliente assicurarsi che abbiamo la capacità per rispondere alle esigenze dei clienti compreso le specifiche, la consegna ed altre richieste prima dell'accettazione dell'ordine.
Fabbricazione, verifica e controllo dei dati di fabbricazione.
Quando i dati e le specifiche di progettazione dei clienti sono forniti al nostro dipartimento del mercato, Bicheng deve verificare tutti i requisiti. Poi, converta i dati di progettazione in dati di fabbricazione da camma. Per concludere, un'istruzione (MI) di fabbricazione è generata secondo il processo di fabbricazione e le tecnologie reali per il dipartimento fabbricante come la base per montaggio reale. Il MI deve essere esaminato dagli ingegneri indipendenti e dagli ingegneri di QA prima dell'edizione.
Controllo di qualità materiale ricevuto
Tutti i materiali devono essere ispezionati prima dell'immagazzinamento. Abbiamo stabilito una serie di procedura e di istruzione rigorose di ispezione controllare i materiali ricevuti. Ancora, i vari strumenti e apparato d'ispezione precisi garantiscono la capacità per giudicare il buon materiale oppure no. Pubblichiamo il materiale con primo/in fuori primo fuori principio primo e cediamo «l'allarme» per il materiale che raggiungerà la durata di prodotto in magazzino per assicurare che i materiali siano esauriti prima di scadenza.
Controllo del processo di produzione
La giusta istruzione (MI) di fabbricazione, la gestione completa dell'attrezzatura e la manutenzione ed il controllo dei processi, l'ispezione rigorosa di WIP ed il monitoraggio come pure l'istruzione di funzionamento, tutti quelli fanno l'intero processo di montaggio completamente controllato.
Controllo ed ispezione finali
Tutto il PCBs deve essere passato con l'aperto e la breve prova come pure l'ispezione visiva dopo hanno superato le prove fisiche specificate. Possediamo la varia attrezzatura di prova avanzata compreso su misura, macchine della prova di volo della sonda per garantire che ogni PWB è 100% provato.
Verifica di consegna del prodotto
Abbiamo installato un dipartimento dedicato di FQA per ispezionare i prodotti del PWB secondo le specifiche ed i requisiti del cliente provando. PCBs qualificato sta andando essere imballato.
FQA anche deve effettuare una verifica di 100% dei prodotti dell'imballaggio e di trasporto del magazzino, compreso il numero del prodotto, numero di cliente, la quantità del prodotto, indirizzo di trasporto ecc prima della spedizione.
