Bordo molle del PWB | Circuito stampato della flessione | Circuito stampato flessibile

prodotti

L'impedenza ha controllato il PWB

Bordo molle del PWB | Circuito stampato della flessione | Circuito stampato flessibile

MOQ:	1
prezzo:	USD 2.99-9.99 PER PIECE
imballaggio standard:	vuoto
Periodo di consegna:	10 giorni lavorativi
metodo di pagamento:	T / T, unione occidentale
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise

Certificazione

Numero di modello

BIC-295-V2.95

Numero degli strati:

Materiale del bordo:

ANIMALE DOMESTICO 25µm

Spessore di superficie del Cu:

Spessore del bordo:

0,20 millimetro +/--10%

Finitura di superficie:

oro di immersione

Colore della maschera della lega per saldatura::

Black

Colore della leggenda componente:

bianco

prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD 2.99-9.99 PER PIECE

Imballaggi particolari:

vuoto

Tempi di consegna:

10 giorni lavorativi

Termini di pagamento:

T / T, unione occidentale

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Chiarimenti di FPC

Secondo la combinazione di stagnola del rame e del materiale di base, il circuito flessibile può essere diviso in due tipi: bordo flessibile con il bordo adesivo e flessibile senza adesivo. Il prezzo del PWB flessibile non adesivo è molto superiore a quello del PWB flessibile adesivo, ma la sua flessibilità, legando la forza fra stagnola ed il substrato di rame e la planarità della lega per saldatura sono inoltre migliori di quella del PWB flessibile adesivo. Così è utilizzato soltanto nelle situazioni molto richieste, come: COF (CHIP SULLA FLESSIONE, sul bordo flessibile con il chip nudo, sull'alta planarità del cuscinetto) ecc. Poiché il suo prezzo è elevato, la maggior parte del PCBs flessibile utilizzato nel mercato sono circuito flessibile ancora adesivo. Poiché il circuito flessibile pricipalmente è utilizzato nella situazione dove piegare è richiesto, se la progettazione o il processo non è ragionevole, è facile da produrre le microfratture, saldatura ed altro diserta.

Economia di usando FPC

Se la progettazione di circuito è relativamente semplice, il volume totale è piccolo e lo spazio è adatto, il collegamento interno tradizionale è molto più economico. I circuiti flessibili sono una buona opzione di progettazione se il circuito è complesso, elabora molti segnali o ha requisiti elettrici o meccanici speciali. Quando la dimensione e la prestazione delle applicazioni superano la capacità dei circuiti rigidi, l'assemblea flessibile è il più economico. Un cuscinetto 12mil con un 5mil tramite il foro e un circuito flessibile con le linee 3mil ed il gioco può essere fabbricato su un film sottile. Di conseguenza, è più affidabile montare il chip direttamente sul film. Non c'è ignifugo che potrebbe essere una fonte di ione. Questi film possono essere protettivi e solidificati alle più alte temperature per ottenere le più alte temperature di transizione vetrosa. I materiali flessibili sono meno costosi che i materiali rigidi perché sono esenti dai connettori.

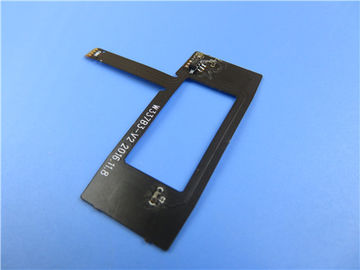

Caso di FPC: Bordo molle del PWB | Circuito stampato della flessione | Circuito stampato flessibile

(I circuiti stampati flessibili sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

Ciò è un tipo di circuito stampato flessibile per l'applicazione dell'antenna della tastiera. È i 2 strati FPC a 0.2mm spessi. Il laminato basso proviene da ITEQ, ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber.

Parametro e scheda di dati

Dimensione del PWB flessibile	35,72 x 41.41mm
Numero degli strati	2
Tipo del bordo	PWB flessibile
Spessore del bordo	0.20mm
Materiale del bordo	ANIMALE DOMESTICO 25µm
Fornitore del materiale del bordo	ITEQ
Valore di Tg del materiale del bordo	60℃

Spessore del Cu di PTH	µm ≥20
Thicknes interni del Cu di Iayer	N/A
Spessore di superficie del Cu	µm 35

Colore di Coverlay	Il nero
Numero di Coverlay	2
Spessore di Coverlay	µm 25
Materiale del rinforzo	NO
Spessore del rinforzo	N/A

Tipo di inchiostro del Silkscreen	IJR-4000 MW300
Fornitore del Silkscreen	TAIYO
Colore del Silkscreen	Bianco
Numero del Silkscreen	1

Prova della sbucciatura di Coverlay	Non peelable
Adesione di leggenda	3M 90℃ nessuna sbucciatura dopo il minuto 3 cronometra la prova

Finitura superficia	Oro di immersione
Spessore di nichel/di oro	Au: 0.03µm (minuto); Ni 2-4µm
RoHS ha richiesto	Sì
Famability	94-V0

Prova dello shock termico	Passaggio, -25℃±125℃, 1000 cicli.
Stress termico	Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Funzione	Prova elettrica del passaggio di 100%
Esecuzione	Conformità with la classe 2 di IPC-6013C & di IPC-A-600H

Caratteristiche e benefici

Flessibilità eccellente

Riduzione del volume

Perdita di peso

Consistenza dell'assemblea

Affidabilità aumentata

Controllabilità di progettazione elettrica di parametro

L'estremità può essere intero saldata

Optionality materiale

Basso costo

Continuità di elaborazione

Rapidamente e consegna di tempo d'inserimento

Consegna in tempo: >98%

Applicazione

Striscia per tutti gli usi della luce morbida del LED, bordo della flessione del modulo del telefono cellulare, controllo industriale interfonico

Circa noi

Il PWB di Bicheng, un fornitore unico del circuito stampato basato a Shenzhen Cina serve i clienti mondiali poiché nasce nel 2003. A Bicheng, ogni serie di PWB passa con la prova elettrica, l'ispezione di AOI, la prova ad alta tensione, prova di controllo dell'impedenza, micro-sezione, prova di lega per saldatura-abilità, prova di stress termico, prova di affidabilità, prova di resistenza dell'isolamento e prova ionica ecc. di contaminazione. Infine è come un bello regalo da consegnare alle vostre mani.

Scala differente della pianta da essere adatta a per i vostri requisiti

costruzione della fabbrica da 16000 metri quadri

capacità di mese di 30000 metri quadri

8000 tipi di PWB al mese

ISO9001, ISO14001, TS16949, UL certificata

Varietà di tecnologia del PWB per rispondere alle esigenze del mercato

Bordo di HDI

Bordo di rame pesante

Bordo materiale ibrido

Ciechi via il bordo

Bordo ad alta frequenza

Bordo di centro del metallo

Bordo dell'oro di immersione

Bordo a più strati

Bordo della superficie posteriore

Bordo del dito dell'oro

Le vendite complete assistono la prevendita, nella vendita e dopo la vendita.

Controllo rapido di CADCAM e citazione libera del PWB

Panelization gratuito del PWB

Capacità del PWB del prototipo

Capacità di produzione in volume

Campioni rapidi di ritorno

Prova gratuita del PWB

Imballaggio solido del cartone
