PWB flessibile parteggiato del bordo di FPC il singolo con l'oro di immersione riempie l'oro di immersione

MOQ: 1
prezzo: USD 2.99-9.99 PER PIECE
imballaggio standard: vuoto
Periodo di consegna: 10 giorni lavorativi
metodo di pagamento: T / T, unione occidentale
Capacità di approvvigionamento: 45000 pezzi al mese
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Luogo di origine
La Cina
Marca
Bicheng Enterprise
Certificazione
UL
Numero di modello
BIC-299-V2.99
Numero degli strati:
1
Materiale del bordo:
Polyimide (PI) 25um
Spessore di superficie del Cu:
1.0
Spessore del bordo:
0,15 millimetro +/--10%
Finitura di superficie:
oro di immersione
Colore della maschera della lega per saldatura::
Giallo
Colore della leggenda componente:
bianco
prova:
Spedizione priore della prova elettrica di 100%
Quantità di ordine minimo:
1
Prezzo:
USD 2.99-9.99 PER PIECE
Imballaggi particolari:
vuoto
Tempi di consegna:
10 giorni lavorativi
Termini di pagamento:
T / T, unione occidentale
Capacità di alimentazione:
45000 pezzi al mese
Descrizione del prodotto
Chiarimenti di FPC
Secondo la combinazione di stagnola del rame e del materiale di base, il circuito flessibile può essere diviso in due tipi: bordo flessibile con il bordo adesivo e flessibile senza adesivo. Il prezzo del PWB flessibile non adesivo è molto superiore a quello del PWB flessibile adesivo, ma la sua flessibilità, legando la forza fra stagnola ed il substrato di rame e la planarità della lega per saldatura sono inoltre migliori di quella del PWB flessibile adesivo. Così è utilizzato soltanto nelle situazioni molto richieste, come: COF (CHIP SULLA FLESSIONE, sul bordo flessibile con il chip nudo, sull'alta planarità del cuscinetto) ecc. Poiché il suo prezzo è elevato, la maggior parte del PCBs flessibile utilizzato nel mercato sono circuito flessibile ancora adesivo. Poiché il circuito flessibile pricipalmente è utilizzato nella situazione dove piegare è richiesto, se la progettazione o il processo non è ragionevole, è facile da produrre le microfratture, saldatura ed altro diserta.

Economia di usando FPC
Se la progettazione di circuito è relativamente semplice, il volume totale è piccolo e lo spazio è adatto, il collegamento interno tradizionale è molto più economico. I circuiti flessibili sono una buona opzione di progettazione se il circuito è complesso, elabora molti segnali o ha requisiti elettrici o meccanici speciali. Quando la dimensione e la prestazione delle applicazioni superano la capacità dei circuiti rigidi, l'assemblea flessibile è il più economico. Un cuscinetto 12mil con un 5mil tramite il foro e un circuito flessibile con le linee 3mil ed il gioco può essere fabbricato su un film sottile. Di conseguenza, è più affidabile montare il chip direttamente sul film. Non c'è ignifugo che potrebbe essere una fonte di ione. Questi film possono essere protettivi e solidificati alle più alte temperature per ottenere le più alte temperature di transizione vetrosa. I materiali flessibili sono meno costosi che i materiali rigidi perché sono esenti dai connettori.

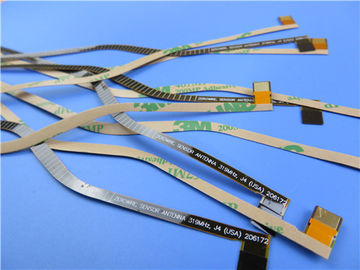

Caso di FPC: PWB flessibile parteggiato del bordo di FPC singolo con i cuscinetti dell'oro di immersione
(I circuiti stampati flessibili sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale
Ciò è un tipo di circuito stampato flessibile per l'applicazione dell'antenna. È un bordo a un solo strato a 0.15mm spessi. Il laminato basso proviene da ITEQ, ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. 3M lega è applicato dal lato posteriore, Polyimide come rinforzo sulla testa.

Parametro e scheda di dati
Numero degli strati1
Tipo del bordoFlexbile cirucit
Spessore del bordo0.15mm +/--10%
Materiale del bordoPolyimide (PI) 25um
Fornitore del materiale del bordoITEQ
Valore di Tg del materiale del bordo60℃

Spessore del Cu di PTHN/A
Thicknes interni del Cu di IayerN/A
Spessore di superficie del Cu35 um (1oz)

Colore di CoverlayGiallo
Numero di Coverlay2
Spessore di Coverlay25 um
RinforzoPolyimide 0.3mm

Tipo di inchiostro del SilkscreenTaiyo
Fornitore del SilkscreenTaiyo
Colore del SilkscreenBianco
Numero del Silkscreen1

Traccia di Mininum (mil)20 mil
Gap minimo (mil)N/A

Finitura superficiaOro di immersione
RoHS ha richiestoSì
Famability94-V0

Prova dello shock termicoPassaggio, -25℃±125℃, 1000 cicli.
Stress termicoPassaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
FunzioneProva elettrica del passaggio di 100%
EsecuzioneConformità with la classe 2 di IPC-6013C & di IPC-A-600H


Caratteristiche e benefici
Flessibilità eccellente
Riduzione del volume
Perdita di peso
Consistenza dell'assemblea
Affidabilità aumentata
Controllabilità di progettazione elettrica di parametro
L'estremità può essere intero saldata
Optionality materiale
Basso costo
Continuità di elaborazione
Prezzo competitivo
Termine d'esecuzione rapido: 3-5 giorni



Applicazione
Commutatore di sottili pellicole, bordo della flessione della batteria del telefono cellulare, bordo molle della tastiera medica


Circa noi
Il PWB di Bicheng, un fornitore unico del circuito stampato basato a Shenzhen Cina serve i clienti mondiali poiché nasce nel 2003. A Bicheng, ogni serie di PWB passa con la prova elettrica, l'ispezione di AOI, la prova ad alta tensione, prova di controllo dell'impedenza, micro-sezione, prova di lega per saldatura-abilità, prova di stress termico, prova di affidabilità, prova di resistenza dell'isolamento e prova ionica ecc. di contaminazione. Infine è come un bello regalo da consegnare alle vostre mani.

Scala differente della pianta da essere adatta a per i vostri requisiti
costruzione della fabbrica da 16000 metri quadri
capacità di mese di 30000 metri quadri
8000 tipi di PWB al mese
ISO9001, ISO14001, TS16949, UL certificata

Varietà di tecnologia del PWB per rispondere alle esigenze del mercato
Bordo di HDI
Bordo di rame pesante
Bordo materiale ibrido
Ciechi via il bordo
Bordo ad alta frequenza
Bordo di centro del metallo
Bordo dell'oro di immersione
Bordo a più strati
Bordo della superficie posteriore
Bordo del dito dell'oro

Le vendite complete assistono la prevendita, nella vendita e dopo la vendita.
Controllo rapido di CADCAM e citazione libera del PWB
Panelization gratuito del PWB
Capacità del PWB del prototipo
Capacità di produzione in volume
Campioni rapidi di ritorno
Prova gratuita del PWB
Imballaggio solido del cartone


PWB flessibile parteggiato del bordo di FPC il singolo con l'oro di immersione riempie l'oro di immersione 0

PWB flessibile parteggiato del bordo di FPC il singolo con l'oro di immersione riempie l'oro di immersione 1
