Il doppio ha parteggiato PWB flessibile sviluppato sul Polyimide per controllo dell'impedenza di 90 OHM

prodotti

L'impedenza ha controllato il PWB

Il doppio ha parteggiato PWB flessibile sviluppato sul Polyimide per controllo dell'impedenza di 90 OHM

MOQ:	1
prezzo:	USD 2.99-9.99 PER PIECE
imballaggio standard:	vuoto
Periodo di consegna:	10 giorni lavorativi
metodo di pagamento:	T / T, unione occidentale
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise

Certificazione

Numero di modello

BIC-301-V3.01

Numero degli strati:

Materiale del bordo:

Rame adesivo 35um, Polyimide 25um del RA di doppio strato

Spessore di superficie del Cu:

Spessore del bordo:

0,2 millimetro +/--10%

Finitura di superficie:

oro di immersione

Colore della maschera della lega per saldatura::

Giallo

Colore della leggenda componente:

N / A

prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD 2.99-9.99 PER PIECE

Imballaggi particolari:

vuoto

Tempi di consegna:

10 giorni lavorativi

Termini di pagamento:

T / T, unione occidentale

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Componenti di un circuito flessibile

Un circuito flessibile consiste della stagnola di rame, il dielettrico substrate+ coverlay ed adesivo.

La stagnola di rame è disponibile in due tipi differenti di rami: Rame di ED e rame del RA.

Il rame di ED è una stagnola elettrotipia-depositata del rame di (ED) prodotta come la stagnola di rame usata per i circuiti stampato rigidi. Ciò inoltre significa che il rame «è trattato», cioè, ha una superficie leggermente ruvida da un lato, che assicura una migliore adesione quando la stagnola di rame è legata al materiale di base.

Il rame del RA è una stagnola di rame rotolata e temprata prodotta dal rame elettroliticamente depositato del catodo, che è fuso e colata nei lingotti. I lingotti sono in primo luogo laminati a caldo ad una determinata dimensione e sono macinati su tutte le superfici. Il rame poi è laminato a freddo e temprato, fino allo spessore desiderato è ottenuto.

La stagnola di rame è disponibile di spessore di μm 12, 18, 35 e 70.

Il disponibile più comune per il substrato dielettrico e il coverlay sono film del polyimide. Questo materiale può anche essere usato come coverlay. Il Polyimide è più adatto per i circuiti flessibili a causa delle sue caratteristiche come dichiarato qui sotto:

La resistenza ad alta temperatura concede saldare le operazioni senza danneggiare i circuiti flessibili

Proprietà elettriche molto buone

Buona resistenza chimica

Il Polyimide è disponibile di spessori di μm 12,5, 20, 25 e 50.

I laminati della base per i circuiti stampato rigidi sono stagnole di rame laminate insieme ai materiali di base, l'adesivo che viene dal materiale del prepreg durante la laminazione. Il contrario a questo è il circuito flessibile in cui la laminazione della stagnola di rame al materiale del film è raggiunta per mezzo di un sistema adesivo. È necessario da distinguere fra due sistemi principali di adesivo, vale a dire adesivi termoplastici e thermoset. La scelta è dettata parzialmente dall'elaborazione e parzialmente dall'applicazione del circuito flessibile finito.

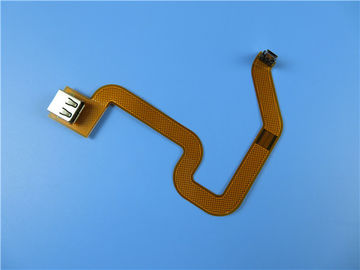

Caso di FPC: Il doppio ha parteggiato PWB flessibile sviluppato sul Polyimide per controllo dell'impedenza di 90 OHM

(I circuiti stampati flessibili sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

Ciò è un tipo di circuiti stampati flessibili costruiti sul substrato del polyimide con i connettori montati per l'applicazione della radio di USB. Il materiale di base è densamente rame adesivo 35um del RA di doppio strato sul polyimide 25um. Ha impedenza differenziale di 90 ohm con la separazione della pista 4.7mil e della pista 7.9mil. C'è 2 spessore sul rinforzo capo, uno per 0.3mm FR-4 ed uno per 0.8mm FR-4 per sostenere i connettori. L'intera flessione non ha silkscreen, ma con l'oro giallo di immersione e coverlay sui cuscinetti. Il materiale di base proviene da Shengyi SF202, intero bordo che fornisce singolo alto. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ogni 80 pezzi sono imballati per la spedizione.

Parametro e scheda di dati

Dimensione del PWB:	120 x 95mm = 1 PCS
Numero degli strati	2 strati
Tipo del bordo	Flexbile cirucit
Spessore del bordo	0.2mm +/--10%
Materiale del bordo	Rame adesivo 35um, Polyimide 25um del RA di doppio strato
Fornitore del materiale del bordo	Shengyi
Valore di Tg del materiale del bordo	60℃

Spessore del Cu di PTH	20 um
Thicknes interni del Cu di Iayer	N/A
Spessore di superficie del Cu	35 um (1oz)

Colore di Coverlay	Giallo
Numero di Coverlay	2
Spessore di Coverlay	25 um
Rinforzo	colla di 0.3mm FR4+pure colla di 0.8mm FR4+pure

Tipo di inchiostro del Silkscreen	N/A
Fornitore del Silkscreen	N/A
Colore del Silkscreen	N/A
Numero del Silkscreen	N/A

Minimo via (millimetro)	0,3
Traccia minima (mil)	4,7
Gap minimo (mil)	7,9
Controllo di impedenza	Un'impedenza differenziale di 90 ohm con la separazione della pista 4.7mil e dello strak 7.9mil

Finitura superficia	Oro di immersione
RoHS ha richiesto	Sì
Famability	94-V0

Prova dello shock termico	Passaggio, -25℃±125℃, 1000 cicli.
Stress termico	Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Funzione	Prova elettrica del passaggio di 100%
Esecuzione	Conformità with la classe 2 di IPC-6013C & di IPC-A-600H
Tipo di materiale illustrativo da fornire	invii con la posta elettronica l'archivio, Gerber RS-274-X, PCBDOC ecc
Area di servizio	Universalmente, globalmente.

Caratteristiche e benefici

Flessibilità eccellente;

Riduzione del volume;

Perdita di peso;

Alto solderability, nessuna sollecitazione dei circuiti e meno contaminazione della superficie del PWB;

Rapidamente e consegna di tempo d'inserimento;

un'officina da 16000 metri quadri;

Servizio di tempo d'inserimento;

Più di 15 anni di esperienza del PWB;

Applicazione

Regolatore di temperatura industriale di controllo, bordo della flessione del sensore dell'automobile, esposizione di LED, modulo del PC della compressa, laser FPC capo, antenna incorporata FPC, cinghia del telefono cellulare del contatto della stampante a getto di inchiostro

Politica di qualità

Bicheng ha elaborato la serie di procedure e di approcci della gestione per assicurare che PCBs è conformemente ai requisiti dei clienti, incluso la selezione dei venditori, dell'ispezione di (WIP) del lavoro in corso, dell'ispezione di consegna uscente e del servizio di assistenza al cliente ecc.

Valutazione e verifica dei fornitori

I fornitori devono essere valutati da Bicheng. Inoltre, Bicheng valuterà ed allinearsi i fornitori ogni anno per garantire i materiali assicurati stanno soddisfacendo le richieste di Bicheng. Ancora, Bicheng continuamente sviluppa i fornitori e li sorveglia per migliorare la loro gestione di ambiente e di qualità che basa sui sistemi di ISO9001 & di ISO14001.

Valutazione del contratto

Bicheng esaminerà e verificherà i requisiti del cliente assicurarsi che abbiamo la capacità per rispondere alle esigenze dei clienti compreso le specifiche, la consegna ed altre richieste prima dell'accettazione dell'ordine.

Fabbricazione, verifica e controllo dei dati di fabbricazione.

Quando i dati e le specifiche di progettazione dei clienti sono forniti al nostro dipartimento del mercato, Bicheng deve verificare tutti i requisiti. Poi, converta i dati di progettazione in dati di fabbricazione da camma. Per concludere, un'istruzione (MI) di fabbricazione è generata secondo il processo di fabbricazione e le tecnologie reali per il dipartimento fabbricante come la base per montaggio reale. Il MI deve essere esaminato dagli ingegneri indipendenti e dagli ingegneri di QA prima dell'edizione.

Controllo di qualità materiale ricevuto

Tutti i materiali devono essere ispezionati prima dell'immagazzinamento. Abbiamo stabilito una serie di procedura e di istruzione rigorose di ispezione controllare i materiali ricevuti. Ancora, i vari strumenti e apparato d'ispezione precisi garantiscono la capacità per giudicare il buon materiale oppure no. Pubblichiamo il materiale con primo/in fuori primo fuori principio primo e cediamo «l'allarme» per il materiale che raggiungerà la durata di prodotto in magazzino per assicurare che i materiali siano esauriti prima di scadenza.

Controllo del processo di produzione

La giusta istruzione (MI) di fabbricazione, la gestione completa dell'attrezzatura e la manutenzione ed il controllo dei processi, l'ispezione rigorosa di WIP ed il monitoraggio come pure l'istruzione di funzionamento, tutti quelli fanno l'intero processo di montaggio completamente controllato.

Controllo ed ispezione finali

Tutto il PCBs deve essere passato con l'aperto e la breve prova come pure l'ispezione visiva dopo hanno superato le prove fisiche specificate. Possediamo la varia attrezzatura di prova avanzata compreso su misura, macchine della prova di volo della sonda per garantire che ogni PWB è 100% provato.

Verifica di consegna del prodotto

Abbiamo installato un dipartimento dedicato di FQA per ispezionare i prodotti del PWB secondo le specifiche ed i requisiti del cliente provando. PCBs qualificato sta andando essere imballato.

FQA anche deve effettuare una verifica di 100% dei prodotti dell'imballaggio e di trasporto del magazzino, compreso il numero del prodotto, numero di cliente, la quantità del prodotto, indirizzo di trasporto ecc prima della spedizione.

Servizio di assistenza al cliente

Abbiamo installato un gruppo professionale di servizio di assistenza al cliente dinamico per comunicare con i clienti e l'affare tempestivo con le risposte dei clienti. Altamente mettiamo a fuoco sui bisogni dei clienti e capire le richieste dei clienti, tempestive per regolare la politica dei requisiti del prodotto del PWB e di servizio di assistenza al cliente.
