Ciao ognuno.
Oggi, stiamo parlando del PWB della rigido-flessione.
Un PWB della rigido-flessione è una combinazione di bordi rigidi ed i circuiti flessibili, creare posteriore flessibile collega fra i bordi rigidi a cui sono laminati per mezzo di pieghe schiave. Quale il seguente diagramma è il disegno della rigido-flessione.
Entrambe l'estremità è bordo rigido, circuito flessibile è nel mezzo.
Il circuito flessibile è fabbricato esclusivamente ed è legato ai bordi rigidi, o simmetricamente, cioè, in mezzo ai bordi rigidi, o assimetricamente, cioè, al lato esterno dei bordi rigidi da collegare.
I fori metallizzati sono forniti nelle sezioni rigide del PWB della rigido-flessione per stabilire il collegamento elettrico fra il circuito flessibile ed i circuiti elettronici dei bordi rigidi. I processi sono simili a quelli usati quando fabbrica i bordi a più strati rigidi.
Dopo venendo su, diamo un'occhiata a due campioni del PWB.

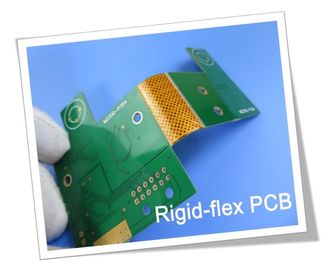

Quello primo è un bordo flessione-rigido di 4 strati. Il circuito flessibile è nel mezzo ed i due lati sono piatto rigido e struttura simmetrica. La maschera della lega per saldatura è verde e la superficie è trattata con oro.
Il secondo campione è un bordo flessione-rigido di 6 strati. Il primo strato ed il secondo strato sono il bordo flessibile, situato alla cima del bordo flessione-rigido. Il bordo flessibile ed il bordo rigido sono da ora al 1080 prepeg collegato ed il terzo strato - il sesto strato è il bordo rigido. Che cosa abbiamo usato è FR-4 da ITEQ Company: IT-180A. Lo strato interno è 0.5OZ, lo strato esterno è 1OZ, l'intero spessore finito del piatto è 1.5mm e la finitura superficia è oro di immersione.
| Capacità del PWB (PWB della Rigido-flessione) |
| Materiale del PWB: |
Polyimide e vetroresina a resina epossidica |
| Designazione: |
PI+FR4 |
| Conteggio di strato: |
4 strati, a più strati |
| Peso di rame: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Spessore del PWB: |
0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm |
| 1.8mm, 2.0mm |
| Dimensione del PWB: |
≤400mm X 500mm |
| Maschera della lega per saldatura: |
Ecc. verde, nero, blu, giallo, rosso. |
| Finitura superficia: |
ENIG, latta di immersione, OSP, ecc… |
Le materie prime principali sono polyimide e FR-4, le gamme di rame 0.5oz di spessore a 2oz, spessore del PWB è fino a 2.0mm e dimensione massima all'interno di 400X 500mm.
il PWB Flessione-rigido contiene sia l'area flessibile che l'area rigida, che è di grande aiuto per risparmiare lo spazio interno del prodotto, per ridurre il volume del prodotto finito e per migliorare la prestazione del prodotto.
Se avete tutte le domande, contattici prego.
Grazie per leggere.
