Dettagli dei prodotti

Casa. > prodotti >

Substrato RF TMM10 costruito per PCB a strato singolo, doppio strato, multistrato, ibrido

prodotti

L'impedenza ha controllato il PWB

Substrato RF TMM10 costruito per PCB a strato singolo, doppio strato, multistrato, ibrido

MOQ:	1PCS
prezzo:	0.99-99USD/PCS
imballaggio standard:	Packing
Periodo di consegna:	2-10 working days
metodo di pagamento:	T/T, Paypal
Capacità di approvvigionamento:	50000pcs

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Place of Origin

China

Marca

Rogers

Certificazione

ISO9001

Model Number

TMM10

Pcb Layer:

1-28layers

Through Hole Technology:

Silkscreen Color:

White

Thickness:

0.2-3.2mm

Min Line Width:

Board Thk:

1.0MM

Minimum Hole Size:

0.2 mm

Maximum Board Size:

Solder Mask Color:

Green

Layer:

Assembly Option:

Impedance Control:

50 ohm

Color:

White,yellow,green,blue...

Copper Weight:

0.5-3oz

Origin:

China

Minimum Order Quantity:

Prezzo:

0.99-99USD/PCS

Packaging Details:

Packing

Delivery Time:

2-10 working days

Payment Terms:

T/T, Paypal

Supply Ability:

50000pcs

Descrizione del prodotto

Quali circuiti stampati realizziamo? (21)

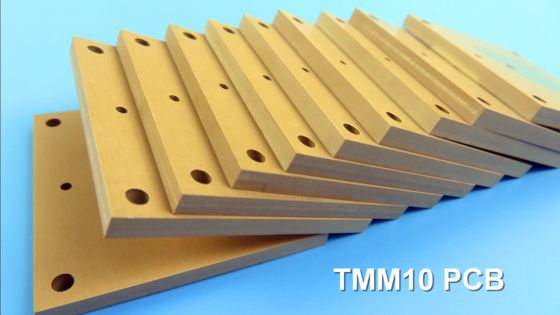

PCB ad alta frequenza TMM10

Introduzione

I materiali a microonde termoindurenti Rogers TMM10 sono compositi polimerici termoindurenti ceramici progettati per applicazioni a microstriscia e a stripline con elevata affidabilità dei fori passanti.

Combina i vantaggi sia dei substrati in PTFE che ceramici senza essere vincolato dalle loro proprietà meccaniche e dalle tecniche di produzione.

Substrato RF TMM10 costruito per PCB a strato singolo, doppio strato, multistrato, ibrido 0

Caratteristiche

TMM10 presenta una costante dielettrica (Dk) di 9,20 +/- 0,23, consentendo progetti più compatti e offrendo la possibilità di miniaturizzazione.

Con un fattore di dissipazione di 0,0022 a 10 GHz, TMM10 riduce al minimo la perdita di segnale per prestazioni efficienti.

Il suo coefficiente termico di Dk di -38 ppm/°K migliora la stabilità attraverso le variazioni di temperatura.

Il coefficiente di espansione termica è di 21 ppm/°K sull'asse X e Y, 20 ppm/°K sulla direzione Z, il CTE abbinato al rame consente la produzione di fori passanti ad alta affidabilità e bassi valori di restringimento all'incisione.

Inoltre, la conducibilità termica di TMM10 è di 0,76 W/mK, che è circa il doppio di quella dei laminati tradizionali in PTFE/ceramica, facilitando la rimozione del calore.

TMM10 offre proprietà meccaniche che resistono efficacemente al creep e al cold flow, garantendo stabilità a lungo termine in diverse applicazioni.

Substrato RF TMM10 costruito per PCB a strato singolo, doppio strato, multistrato, ibrido 1

Capacità PCB

Materiale PCB:	Ceramica, Idrocarburi, Compositi polimerici termoindurenti
Designazione:	TMM10
Costante dielettrica:	9,20 ±0,23
Numero di strati:	Singolo strato, Doppio strato, Multistrato, PCB ibrido
Peso del rame:	1oz (35µm), 2oz (70µm)
Spessore PCB:	15mil (0,381 mm), 20mil (0,508 mm), 25mil (0,635 mm), 30mil (0,762 mm), 50mil (1,27 mm), 60mil (1,524 mm), 75mil (1,905 mm), 100mil (2,54 mm), 125mil (3,175 mm), 150mil (3,81 mm), 200mil (5,08 mm), 250mil (6,35 mm), 275mil (6,985 mm), 300mil (7,62 mm), 500mil (12,70 mm)
Spessore PCB:
Dimensione PCB:	≤400mm X 500mm
Maschera di saldatura:	Verde, Nero, Blu, Giallo, Rosso ecc.
Finitura superficiale:	Rame nudo, HASL, ENIG, Argento a immersione, Stagno a immersione, ENEPIG, Oro puro, OSP ecc.

In Bicheng, siamo orgogliosi delle nostre capacità di produzione avanzate per i laminati TMM10, offrendo una vasta gamma di opzioni per soddisfare le diverse esigenze del progetto.

Siamo in grado di fornirvi PCB a strato singolo, a doppio strato, multistrato e ibridi, garantendo flessibilità e personalizzazione per varie applicazioni.

Sono disponibili pesi di rame di 1oz (35µm) e 2oz (70µm) per soddisfare le diverse esigenze di prestazioni.

Le opzioni di spessore del PCB variano da 15mil (0,381 mm) a un impressionante 500mil (12,70 mm), consentendoci di supportare sia progetti compatti che robusti.

La nostra capacità di dimensioni del PCB si estende fino a 400 mm x 500 mm, rendendoci ben attrezzati per progetti più grandi.

Offriamo una varietà di colori di maschera di saldatura tra cui verde, nero, blu, giallo e rosso, insieme a molteplici finiture superficiali come rame nudo, HASL, ENIG, argento a immersione, stagno a immersione, ENEPIG, oro puro e OSP.

Applicazioni

Il PCB TMM10 è comunemente utilizzato in varie applicazioni, tra cui tester per chip, polarizzatori dielettrici, sistemi di comunicazione satellitare, antenne GPS e antenne patch, ecc.

Grazie per la visione. Ci vediamo la prossima volta.

Substrato RF TMM10 costruito per PCB a strato singolo, doppio strato, multistrato, ibrido 2
