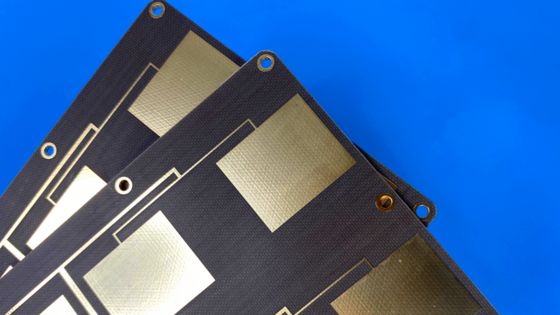

DiClad 870 PCB ad alta frequenza

Introduzione

I laminati Rogers DiClad 870 sono tessuti rinforzati in fibra di vetro.Compositi a base di PTFE che offrono una costante dielettrica e fattori di dissipazione inferiori utilizzando meno strati di fibra di vetro tessuta e un rapporto più elevato di contenuto di PTFE.

Il rinforzo in fibra di vetro tessuto di DiClad 870 offre una maggiore stabilità dimensionale rispetto ai laminati PTFE rinforzati in fibra di vetro non tessuta con costanti dielettriche simili.I strati di fibra di vetro rivestiti in materiali DiClad 870 sono allineati nella stessa direzione.

Caratteristiche

Ecco alcune caratteristiche di DiClad 870.

Essi presentano una costante dielettrica di 2,33 sia a 1 MHz che a 10 GHz, garantendo una trasmissione del segnale affidabile.

A 10 GHz, questi laminati mostrano un basso fattore di dissipazione pari a 0.0013, mantenendo l'integrità del segnale.

DiClad 870 vanta una forte resistenza alla buccia di rame di 14 libbre / pollice utilizzando una lamina da 35 μm per IPC TM-650 2.4.8 metodo di prova, garantendo una robusta adesione del rame.

Il tasso di assorbimento dell'umidità è eccezionalmente basso allo 0,02%, garantendo la stabilità in varie condizioni ambientali.

Infine, DiClad 870 soddisfa gli standard di infiammabilità UL 94-V0, garantendo un'elevata sicurezza e resistenza al fuoco.

Capacità di PCB

In questa sezione, approfondiremo le diverse funzionalità che offriamo per i vostri PCB DiClad 870.

I nostri servizi coprono una vasta gamma di livelli, da PCB mono- a doppio lato, multi-livello e ibridi, consentendo la versatilità nei vostri progetti.

Quando si tratta di spessore dielettrico, forniamo opzioni come 31 mil (0,787 mm), 93 mil (2,286 mm) e 125 mil (3,175 mm), per soddisfare le varie esigenze del progetto.

Puoi scegliere tra diversi pesi di rame come 1 oz (35 μm) e 2 oz (70 μm) per soddisfare le tue esigenze di conducibilità.

Con una dimensione massima di PCB di 400 mm X 500 mm, offriamo ampio spazio per i tuoi disegni, sia per un singolo pannello che per più disegni all'interno di un singolo pannello.

Le nostre opzioni di maschera di saldatura includono una varietà di colori come verde, nero, blu, rosso, giallo e altri, consentendo di personalizzare i vostri PCB.

Per le finiture superficiali, offriamo una gamma di scelte tra cui oro immersivo, HASL, argento immersivo, stagno immersivo, rame nudo, OSP, ENEPIG e oro puro.

Applicazioni

I PCB DiClad 870 sono spesso utilizzati in filtri, accoppiatori e amplificatori a basso rumore

Sono utilizzati anche nei divisori di potenza, nei combinatori e nelle antenne delle stazioni base, dove è importante una bassa perdita.

Nelle reti di alimentazione radar, nelle reti di serie in fase commerciale, nei sistemi di guida e nelle antenne radio digitali, è possibile trovare anche la presenza di PCB DiClad 870.

Grazie per aver guardato, ci vediamo la prossima volta.
