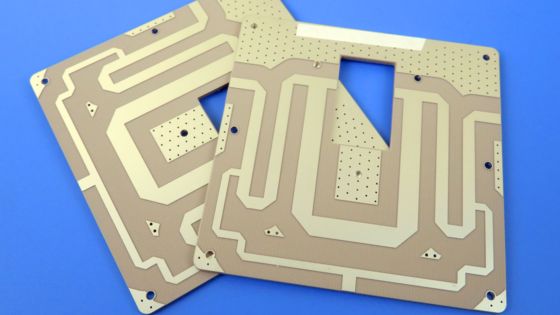

I substrati Rogers AD255C sono materiali laminati RF utilizzati nei sistemi di antenne telematiche automobilistiche.

Che circuiti facciamo??(34)

AD255CPCB ad alta frequenza

Introduzione

I laminati Rogers AD255C sono una sofisticata miscela di un sistema di resina fluoropolimerizzata, elementi ceramici accuratamente selezionati e rinforzo in fibra di vetro.Sfruttando le eccezionali proprietà termiche della resina fluoropolimerica, accanto all'integrazione strategica dei materiali ceramici e del rinforzo in fibra di vetro, i materiali AD255C si distinguono per la loro riduzione delle perdite, le loro caratteristiche di espansione termica più basse,e minimizzare gli effetti di intermodulazione passiva (PIM)Questa combinazione unica si traduce in un materiale stratificato RF specializzato che eccelle in una varietà di applicazioni a microonde e RF all'interno delle infrastrutture di telecomunicazione.

Caratteristiche

L'AD255C vanta diverse caratteristiche notevoli, tra cui:

PTFE e composti di ceramica riempiti a perdita molto bassa:Questo composto avanzato fonde il PTFE con i riempitivi in ceramica, con conseguente perdita di segnale eccezionalmente bassa, rendendolo perfetto per applicazioni ad alta frequenza.

Tangente delle perdite eccezionali:Con una tangente di perdita di soli 0,0014 a 10 GHz e frequenze della stazione base, questo materiale garantisce una trasmissione del segnale efficiente, riducendo al minimo lo spreco di energia e migliorando le prestazioni complessive.

Costante dielettrica di 2.55:Il materiale presenta una costante dielettrica di 2.55, fornendo un isolamento elettrico affidabile con tolleranze strette, che è vitale per mantenere l'integrità del segnale in applicazioni sensibili.

Copper a basso profilo:L'inclusione di rame a basso profilo migliora la conducibilità preservando un design compatto, rendendolo ideale per ambienti a spazio ristretto.

CTE a bassa direzione Z:Con un coefficiente di espansione termica (CTE) di 50 ppm/°C nella direzione Z, questo materiale offre un'eccellente stabilità dimensionale nelle variazioni di temperatura,garantire prestazioni costanti in una vasta gamma di condizioni di esercizio.

Capacità di PCB

Offriamo una vasta gamma di capacità di produzione di PCB per soddisfare le specifiche del tuo progetto, inclusi PCB a doppio lato, PCB multilivello e schede ibride.

Opzioni di peso del rame disponibili in 1 oz (35 μm) e 2 oz (70 μm), nonché varie opzioni di spessore dielettrico che vanno da 20 mil (0,508 mm) a 125 mil (3,175 mm).

La dimensione massima del PCB che possiamo ospitare è di 400 mm x 500 mm, sia come una singola scheda in queste dimensioni o come più disegni su un pannello di questa dimensione.

Per quanto riguarda le opzioni di maschera di saldatura, offriamo una selezione di colori come verde, nero, blu, giallo, rosso, viola e altro ancora.

Inoltre, offriamo una gamma di opzioni di finitura superficiale, tra cui oro immersione, HASL, argento immersione, stagno immersione, OSP, ENEPIG, rame nudo, oro puro placcato,e altri per soddisfare varie preferenze e esigenze.

Applicazioni

Le applicazioni tipiche dei PCB AD255C includono antenne per stazioni base di infrastrutture cellulari, sistemi di antenne telematiche per l'automotive e antenne radio satellitari commerciali, ecc.
