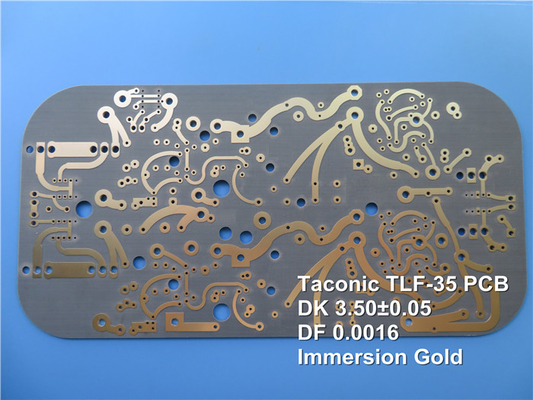

PWB ad alta frequenza Taconic del circuito stampato TLF-35 TLF-35 rf

Ciao ognuno,

Oggi, parliamo del PWB ad alta frequenza TLF-35.

TLF-35 Taconic è laminati organico-ceramici che è basato sul rinforzo di vetro tessuto. È un risultato degli entrambi la tecnologia ceramica del materiale di riempimento ed ha ricoperto la vetroresina di PTFE.

Traiamo giovamento dai suoi seguenti vantaggi:

1. Distorsione di intermodulazione migliore di fase (PIMD) con DK3.5

TLF-35 è destinato per ottenere le prestazioni migliori di PIMD sulla dimensione efficace PCBs per l'applicazione dell'antenna. La costante dielettrica di TLF-35 è 3,5 che è simile con PIMD ha richiesto i livelli.

2. Qualità migliore di PTH

Mostra la migliore qualità di PTH che provoca la resistenza della parete e di isolamento della cavità per alloggiare una tagliatrice anche per i più piccoli luoghi di perforazione.

3. Stalla ad alta frequenza

TLF-35 è destinato per offrire la prestazione ad alta frequenza superiore.

4. Assorbimento della bassa umidità

Il suoi tasso di assorbimento ultrabasso dell'umidità e fattore di dissipazione basso minimizzare di sfasamento con frequenza.

5. Costo.

Il basso costo realizza l'applicazione commerciale in grande quantità di radiofrequenza e di microonda.

Le applicazioni tipiche sono indicate come segue.

1. Antenna

2. Amplificatori di potenza (TD-SCDMA, WCDMAS, LTE, WLAN ecc.)

3. LNA, PA del ripetitore

4. Componenti passive di rf (filtri, accoppiatori ecc.)

Capacità del PWB (TLF-35)

Possiamo fornire al PWB ad alta frequenza TLF-35 le dimensioni spessa e massima 400 x 500mm del rame 1oz e 2oz, di 0.8mm e di 1.6mm del pannello, con il rame nudo di finitura superficia, HASL, ENIG, la latta ecc. di immersione.

Bicheng si specializza nel fornirgli il prototipo, i piccoli lotti ed il servizio di fabbricazione in serie. Se avete qualunque domande, senta libero prego per contattarci.

Grazie per la vostra lettura.

Appendice: Valore tipico di TLF-35
