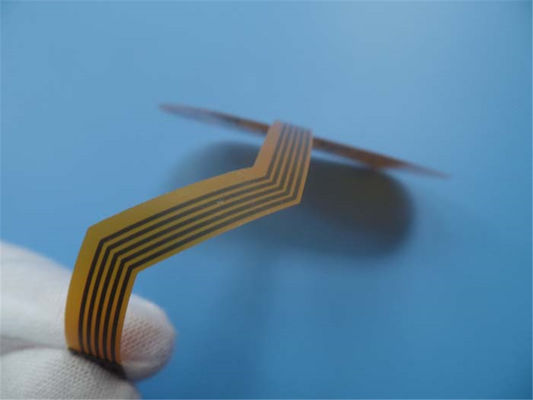

Polyimide FPC Keypad Connector Flexible2 layer FPC a spessore di 0,2 mm
  • Nome
  • Nome
  • Nome
  • Nome
  • Nome

Polyimide FPC Keypad Connector Flexible2 layer FPC a spessore di 0,2 mm

MOQ: 1
prezzo: USD40~50 per piece
imballaggio standard: Vuoto
Periodo di consegna: 6-7 giorni lavorativi
metodo di pagamento: T/T, Paypal
Capacità di approvvigionamento: 50000 pezzi al mese
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Luogo di origine
La Cina
Marca
Bicheng Enterprise Limited
Certificazione
UL
Numero di modello
BIC-0409-V4.09
Dimensione del PCB flessibile:
120.18 x 30.28 mm
Numero degli strati:
2
Materiale del cartone:
Poliimmide 25µm
Spessore della scheda:
0.20 mm
Spessore superficie Cu:
35 μm
Colore di Coverlay:
Giallo
Colore della serigrafia:
Bianco
Funzione:
Test elettrico superato al 100%.
Quantità di ordine minimo:
1
Prezzo:
USD40~50 per piece
Imballaggi particolari:
Vuoto
Tempi di consegna:
6-7 giorni lavorativi
Termini di pagamento:
T/T, Paypal
Capacità di alimentazione:
50000 pezzi al mese
Descrizione del prodotto

Profil del prodotto



1.1 Descrizione generale



Questo è un tipo di circuito stampato flessibile per l'applicazione di tastiera.

0Il laminato di base è di ITEQ, è fabbricato secondo IPC 6012 Classe 2 utilizzando

La parte insertiva è dotata di un rigidante a poliimide.



1.2 Caratteristiche e benefici



A. Ottima flessibilità
B. Riduzione del volume
C. Riduzione del peso
D. Consistenza dell'assemblaggio
E. Maggiore affidabilità
F. Controllabilità della progettazione dei parametri elettrici
G. L'estremità può essere saldata interamente
H. Opzionalità dei materiali
I. Basso costo
J. Continuità del trattamento
K. Piccole quantità, prototipi e produzione.
L. DDU spedizione porta a porta con costi di spedizione competitivi.



1.3 Applicazione



  • schermo/pannello touch capacitivo,
  • Interfono di controllo industriale,
  • Elettrostatica di consumo
  • Braccialetto a tavola morbida,



1.4 Parametro e scheda dati



Parametro e scheda dati
Dimensione del PCB flessibile 120.18 x 30.28 mm
Numero di strati 2
Tipo di scheda PCB flessibili
Spessore della scheda 0.20 mm
Materiale del cartone Polyimide 25 μm
Fornitore di materiale per la tavola ITEQ
Tg Valore del materiale del cartone 60°C

Spessore di PTH Cu ≥ 20 μm
Spessore dello strato interno N/A
Spessore della superficie Cu 35 μm

Colore della copertura Giallo
Numero di coperture 2
Spessore del rivestimento 25 μm
Materiale rigidificante Polyimide
Spessore dello stiffener 0.2 mm

Tipo di inchiostro per vetro di seta IJR-4000 MW300
Fornitore di serigrafie TAIYO
Il colore della seta Bianco
Numero di serigrafie 1

Prova di sbucciatura di Coverlay Non sbucciante
Leggenda Adesione 3M 90°C Nessuna desquamazione dopo Min. 3 prove

Finitura superficiale Oro per immersione
Spessore del nichel/oro Au: 0,03 μm (min.); Ni 2-4 μm
RoHS richiesto - Sì, sì.
Famabilità 94-V0

Prova di scossa termica Passaggio, -25°C±125°C, 1000 cicli.
Stress termico Passaggio, 300±5°C, 10 secondi, 3 cicli.
Funzione 100% di superamento della prova elettrica
Manifattura Conformità alle norme IPC-A-600H e IPC-6013C classe 2



La varietà dei PCB flessibili

Polyimide FPC Keypad Connector Flexible2 layer FPC a spessore di 0,2 mm 0



Routing CNC



Polyimide FPC Keypad Connector Flexible2 layer FPC a spessore di 0,2 mm 1
