RT/duroide 6035HTC PCB: ad alte prestazioni per applicazioni RF e microonde

prodotti

L'impedenza ha controllato il PWB

RT/duroide 6035HTC PCB: ad alte prestazioni per applicazioni RF e microonde

MOQ:	1 pz
prezzo:	7USD/PCS
imballaggio standard:	imballaggio
Periodo di consegna:	2-10 giorni lavorativi
metodo di pagamento:	T/T, Paypal
Capacità di approvvigionamento:	50000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Marca

Rogers

Certificazione

ISO9001

Numero di modello

RT/Duroid 6035HTC

Quantità di ordine minimo:

Prezzo:

7USD/PCS

Imballaggi particolari:

imballaggio

Tempi di consegna:

2-10 giorni lavorativi

Termini di pagamento:

T/T, Paypal

Capacità di alimentazione:

50000 pezzi

Descrizione del prodotto

RT/duroide 6035HTC PCB: ad alte prestazioni per applicazioni RF e microonde

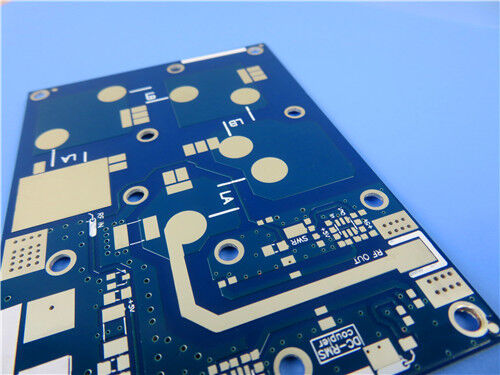

Il PCB RT/duroid 6035HTC è un PCB a 2 strati di 30 millimetri progettato per applicazioni RF e microonde ad alta potenza.con eccellente conduttività termica e prestazioni dielettriche.

Principali dettagli di costruzione

Materiale: RT/duroide 6035HTC
Strati: 2 strati, spessore finito: 0,85 mm
Peso di rame: 1 oz per strato esterno
Finitura superficiale: argento immersivo
Dimensioni: 87 mm x 96,5 mm ± 0,15 mm
Maschera di saldatura: blu (solo in alto) con seta bianca

Impilazione di PCB

Strato	Materiale	Spessore
Rame (strato 1)	35 μm	~1,4 ml
NT1comunicazione	Dielettrico: 30 mil	0.762 mm
Rame (strato 2)	35 μm	~1,4 ml

Caratteristiche materiali

Costante dielettrica (Dk): 3,5 ± 0,05 a 10 GHz
Fattore di dissipazione (Df): 0,0013 a 10 GHz
Conduttività termica: 1,44 W/m/K a 80°C
Basso assorbimento dell'umidità: 0,06%
CTE: 19 ppm/°C nell'asse X/Y, 39 ppm/°C nell'asse Z

Questo materiale migliora la dissipazione del calore, riduce al minimo la perdita di segnale e garantisce prestazioni a lungo termine in ambienti accidentati.

Applicazioni

Amplificatori RF ad alta potenza
Circuiti a microonde (filtri, divisori di potenza, combinatori)
Dispositivi di telecomunicazione
Radar e sistemi aerospaziali

Scegliete il PCB RT/duroide 6035HTC per le sue prestazioni senza pari, la gestione termica affidabile e la fabbricazione conforme all'industria.
