Introduzione
Nel mondo esigente dell'aerospaziale, della difesa e delle comunicazioni a onde millimetriche, l'affidabilità e le prestazioni dei materiali non sono negoziabili.TFA294da Taizhou Wangling Insulation Material Factory è un substrato dielettrico composito in ceramica PTFE di alta qualità che offre affidabilità di livello aerospaziale con prestazioni elettriche e termiche eccezionaliParte della serie TFA più ampia, che comprende Dk opzioni di 2.94, 3.0, 6.15, e il 10.2TFA294 è progettato per sostituire materiali simili ad alte prestazioni provenienti da fornitori occidentali, offrendo allo stesso tempo una stabilità di frequenza superiore fino a 77 GHz e oltre.
![]()
A differenza dei materiali tradizionali in PTFE/fibra di vetro tessuta, i substrati della serie TFA utilizzano una nuova costruzione in PTFE riempita di ceramica senza tessuto in fibra di vetro.Questo elimina l'"effetto fibra di vetro" sulla propagazione delle onde elettromagnetiche, con conseguente perdita dielettrica ultra-bassa, anisotropia ridotta al minimo e eccezionale stabilità di frequenza, che lo rende ideale per le applicazioni a onde millimetriche e aerospaziali più esigenti.
Questo articolo fornisce una panoramica completa delle proprietà del laminato TFA294, un esempio dettagliato di progettazione di PCB a 2 strati e informazioni chiave sull'approvvigionamento per ingegneri e professionisti degli appalti.
Cos'è il laminato TFA294?
Il TFA294 è un substrato dielettrico in politetrafluoroetilene (PTFE) e in materiale composito ceramico della serie TFA prodotto dalla Taizhou Wangling Insulation Material Factory.Il materiale è prodotto utilizzando un processo avanzato che non si basa sulla tradizionale impregnazione di tessuto in fibra di vetroInvece, utilizza un processo proprietario di lamiera prefabbricata combinato con tecniche di laminazione specializzate.
Principale differenziatore: Nessun tessuto in fibra di vetro
I substrati della serie TFA non contengono tessuto in fibra di vetro (tranne quando lo spessore dielettrico supera gli 1,5 mm, quando viene aggiunta una quantità minima per il supporto strutturale).le nanoceramiche speciali uniformemente distribuite sono mescolate con resina PTFEQuesta costruzione unica offre:
Nessun "effetto di fibra di vetro"
Eccellente stabilità di frequenza Performance costante da basse frequenze a 77 GHz e oltre
Perdita dielettrica ultra-bassa
Anisotropia X/Y/Z ridotta al minimo Proprietà elettriche veramente isotrope
Affidabilità a livello aerospaziale
TFA294 è specificamente progettato per applicazioni aerospaziali e di difesa, con:
Resistenza alle radiazioni eccezionale Proprietà elettriche e fisiche stabili dopo esposizione alle radiazioni
Basso rilascio di gas Risponde ai requisiti di rilascio di gas sotto vuoto per applicazioni spaziali
CTE abbinato al rame Assicura affidabilità e stabilità dimensionale
Ampia gamma di temperature di funzionamento -55°C a +260°C
Proprietà del laminato TFA294
| Immobili | Condizione di prova | Unità | Valore tipico |
| Proprietà elettriche | |||
| Costante dielettrica (tipica) | 10 GHz | ️ | 2.94 |
| Costante dielettrica (progettazione) | 10 GHz | ️ | 2.94 |
| Tolleranza di costante dielettrica | ️ | ️ | ± 0.04 |
| Fattore di dissipazione | 10 GHz | ️ | 0.001 |
| 20 GHz | ️ | 0.001 | |
| 40 GHz | ️ | 0.0012 | |
| Coefficiente di temperatura Dk (TCDk) | -55°C a 150°C | ppm/°C | - 5 |
| Resistenza al desquamazione (1 oz RTF Copper) | ️ | N/mm | > 1.6 |
| Resistenza al volume | Normalmente | MΩ·cm | ≥ 5 × 107 |
| Resistenza superficiale | Normalmente | MΩ | ≥ 5 × 107 |
| Forza elettrica (direzione Z) | ️ | kV/mm | > 35 |
| Tensione di rottura (direzione XY) | ️ | kV | > 40 |
| Proprietà termiche | |||
| CTE (asse X) | -55°C a 288°C | ppm/°C | 18 |
| CTE (asse Y) | -55°C a 288°C | ppm/°C | 18 |
| CTE (asse Z) | -55°C a 288°C | ppm/°C | 32 |
| Stress termico | 260°C, 10 secondi, 3 cicli | ️ | Nessuna delaminazione |
| Conduttività termica | Direzione Z | W/(m·K) | 0.59 |
| Decomposizione termica (Td) | Inizio | °C | 498 |
| Temperatura di funzionamento a lungo termine | ️ | °C | -55 a +260 |
| Proprietà meccaniche e fisiche | |||
| Assorbimento di umidità | 20±2°C, 24 ore | % | 0.03 |
| Densità | Temperatura ambiente | g/cm3 | 2.14 |
| Infiammabilità | ️ | UL-94 | V-0 |
| Composizione del materiale | ️ | ️ | PTFE + ceramica |
Metodi di prova:
Costante dielettrica (tipica): GB/T 12636-1990 o IPC-TM-650 2.5.5.5 (metodo a strisce, direzione Z)
Costante dielettrica (progettazione): 50Ω metodo di linea in microstrip, direzione Z
Altre proprietà: IPC-TM-650 o GBT4722-2017
Nota:
Tutti i valori sono dati di misurazione tipici destinati ad agevolare la selezione del materiale
Per spessori dielettrici superiori a 1,5 mm, si aggiunge una quantità minima di tessuto in fibra di vetro
I dati non costituiscono garanzie esplicite o implicite; gli utenti devono verificare l'idoneità per ogni applicazione
Stabilità di frequenza eccezionale (0,5 GHz ± 40 GHz+)
Il TFA294 mostra un'eccezionale stabilità di frequenza in un'ampia gamma.
Costante dielettrica stabile Dk rimane costante su tutta la gamma di frequenze
Perdita ultra-bassa su tutte le frequenze Df di 0,0010 a 10 GHz e 20 GHz; 0,0012 a 40 GHz
Si estende fino a 77 GHz ️ Mentre i metodi di prova sono limitati a 40 GHz, le eccellenti proprietà del materiale si estendono alle frequenze di onda millimetrica fino a 77 GHz e oltre,rendendolo ideale per i radar automobilistici e le applicazioni 5G/6G
Eccellente stabilità a temperatura (da -55°C a 150°C)
TFA294 dimostra una eccezionale stabilità a temperatura con:
TCDk di circa -5 ppm/°C Uno dei più bassi della sua classe, che garantisce una minima variazione della costante dielettrica a seconda della temperatura
Performance di fase stabile Critico per applicazioni sensibili alla fase, come le antenne a serie di fasi e le reti di beamforming
L'intervallo di temperatura utilizzabile supera di gran lunga i 150°C. L'intervallo pratico di funzionamento si estende ben oltre l'intervallo di prova
Sintesi delle caratteristiche e dei vantaggi
| Caratteristica | Benefici |
| Nessun tessuto in fibra di vetro | Nessun "effetto fibra di vetro"; proprietà elettriche isotropiche; anisotropia minima |
| Dk di 2,94 ± 0.04 | Tolleranza elevata; eccellente consistenza tra i lotti |
| Df ultra-basso (0,0010 @ 10 GHz) | Minima perdita dielettrica nella sua classe Dk; eccellente integrità del segnale |
| Stabilità di frequenza a 77 GHz | Adatti per applicazioni radar ad onde millimetriche e automobilistiche |
| TCDk di -5 ppm/°C | Eccellente stabilità di fase a temperatura variabile (-55°C-150°C) |
| CTE abbinata al rame (18/18/32 ppm/°C) | Affidabili fori di rivestimento; eccellente stabilità dimensionale |
| Resistenza alle radiazioni | prestazioni stabili dopo esposizione all'irradiazione; qualifica spaziale |
| Basso rilascio di gas | Risponde ai requisiti di deflusso di gas sotto vuoto per applicazioni spaziali |
| Basso assorbimento dell'umidità (0,03%) | prestazioni stabili in ambienti umidi |
| Temperatura di funzionamento a lungo termine (-55°C a +260°C) | Adatto ad ambienti estremi |
| UL 94 V-0 infiammabilità | Certificazione di sicurezza per applicazioni critiche |
| Trasformazione in PTFE standard | Compatibile con le tecniche di fabbricazione standard di PCB in PTFE |
Offerte standard
TFA294 e la serie TFA più ampia sono disponibili in una vasta gamma di spessori, dimensioni dei pannelli e opzioni di rivestimento in rame.
| Spessore (mm) | Spessore (mil) | Tolleranza (mm) | Tolleranza (mil) |
| 0.127 | 5 | ± 0.0127 | ± 0.5 |
| 0.254 | 10 | ± 0.02 | ± 10 |
| 0.508 | 20 | ± 0.03 | ± 119 |
| 0.635 | 25 | ± 0.03 | ± 158 |
| 0.762 | 30 | ± 0.04 | ± 158 |
| 1.016 | 40 | ± 0.05 | ±2.0 |
| 1.27 | 50 | ± 0.05 | ±2.0 |
| 1.524 | 60 | ± 0.07 | ±2.5 |
| 1.905 | 75 | ± 0.09 | ±3.5 |
| 2.03 | 80 | ± 0.09 | ±3.5 |
| 2.54 | 100 | ± 0.13 | ± 50 |
| 3.175 | 125 | ± 0.20 | ± 80 |
| 3.81 | 150 | ± 0.25 | ± 100 |
| 4.06 | 160 | ± 0.25 | ± 100 |
| 5.08 | 200 | ± 0.25 | ± 100 |
| 6.35 | 250 | ± 0.32 | ± 126 |
Dimensioni standard dei pannelli e rivestimenti in rame
| Parametro | Opzioni |
| Dimensioni standard del pannello | 305 × 460 mm (12" × 18") |
| 460 × 610 mm (18" × 24") | |
| Dimensioni personalizzate disponibili | |
| Spessore del rame | 0.5 oz (18 μm) ′′ standard |
| 1.0 oz (35 μm) standard | |
| Altri spessori disponibili su richiesta | |
| Tipi di fogli di rame | RTF Rovere di bassa rugosità (standard) |
| Fogli di rame laminati | |
| 50Ω Folietta di rame a resistenza incorporata (lega NiP, spessore 0,2μm, 50±5Ω/mq) | |
| Disponibili versioni rivestite in rame o in alluminio |
Opzioni a metallo (TFA294-AL / TFA294-CU)
La serie TFA offre anche versioni con supporto metallico per applicazioni di schermatura o dissipazione del calore:
| Modello | Base metallica | Densità (g/cm3) | Conduttività termica (W/m·K) | CTE (ppm/°C) | Spessore metallico disponibile (mm) | Dimensione del pannello (mm) |
| TFA294-CU | Acciaio | 8.9 | 380 | 17 | 0.48- 0.98, 1.48, 1.98, 2.98, 3.98 | 460 × 610 |
| TFA294-AL | Aluminici | 2.7 | 180 | 24 | 460 × 305 |
Esempio di numero di parte
TFA294-AL = TFA294 con supporto in alluminio
TFA294-CU = TFA294 con supporto in rame

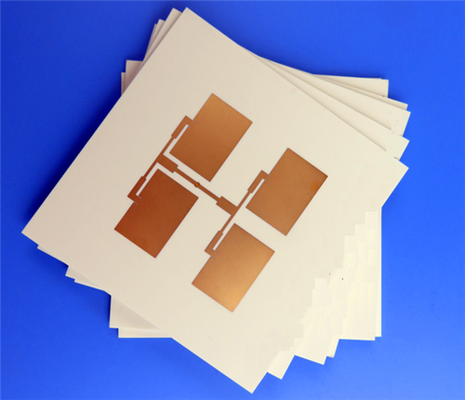

Esempio di progettazione di PCB a due strati utilizzando TFA294
Per dimostrare l'applicazione pratica di TFA294, il seguente è un caso completo di progettazione di PCB rigidi a due strati.
![]()
Specifiche di progettazione dei PCB
| Parametro | Opzioni |
| Dimensioni standard del pannello | 305 × 460 mm (12" × 18") |
| 460 × 610 mm (18" × 24") | |
| Dimensioni personalizzate disponibili | |
| Spessore del rame | 0.5 oz (18 μm) ′′ standard |
| 1.0 oz (35 μm) standard | |
| Altri spessori disponibili su richiesta | |
| Tipi di fogli di rame | RTF Rovere di bassa rugosità (standard) |
| Fogli di rame laminati | |
| 50Ω Folietta di rame a resistenza incorporata (lega NiP, spessore 0,2μm, 50±5Ω/mq) | |
| Disponibili versioni rivestite in rame o in alluminio | |
| UL 94 V-0 infiammabilità | Certificazione di sicurezza per applicazioni critiche |
| Trasformazione in PTFE standard | Compatibile con le tecniche di fabbricazione standard di PCB in PTFE |
| Maschera di saldatura inferiore | Nessuna |
| Prova elettrica | 100% prima della spedizione |
| Formato delle opere d'arte | Gerber RS-274-X |
| Standard accettato | Classe IPC-2 |
| Area di servizio | Nel mondo |
Osservazioni sulla progettazione
Questa scheda (97,53 mm × 100,28 mm) presenta un numero moderato di componenti (21 componenti con solo 2 reti, suggerendo un modulo funzionale RF dedicato.
Spessore dielettrico di 40 mil (1.016 mm)
Nessuna maschera di saldatura ️ Conserva le caratteristiche di TFA294 con perdite ultra-basse; la maschera di saldatura introdurrebbe perdite dielettriche aggiuntive
Nessuna pellicola per la seta Mantenere una superficie RF pulita; evitare la contaminazione
Finitura superficiale ENIG fornisce un'eccellente solderabilità e piattezza per le connessioni RF
La bassa perdita di TFA294 (Df ≈ 0,0010) Critico per mantenere l'integrità del segnale ad alte frequenze
Conformità IPC-Classe 2 ¢ Garantisce l'affidabilità per applicazioni aerospaziali commerciali e di difesa
I punti salienti del processo produttivo
La lavorazione in PTFE standard TFA294 può essere fabbricata utilizzando tecniche standard di PCB in PTFE
Eccellente lavorabilità Le proprietà meccaniche del materiale supportano la lavorazione a fori densi e a linee sottili
Capacità multilivello Adatta per applicazioni multilivello e backplane
Test elettrici al 100%
Applicazioni tipiche
- apparecchiature aerospaziali, spaziali, di cabina, aeromobili;
- microonde, antenne, antenne sensibili alla fase;
- radar di allarme anticipato, radar aerei, ecc.;
- antenne a serie di fasi, reti di formazione del fascio;
- comunicazioni satellitari, navigazione;
- Amplificatori di potenza.
Famiglia di prodotti della serie TFA
TFA294 fa parte di una famiglia di prodotti più ampia che offre più opzioni Dk:
| Modello | Costante dielettrica (Dk) | Applicazione primaria |
| TFA294 | 2.94 | Generale ad alta frequenza, onde millimetriche, aerospaziale |
| TFA300 | 3 | Applicazioni di antenne ad alta frequenza |
| TFA615 | 6.15 | Miniaturizzazione, filtri, accoppiatori |
| TFA1020 | 10.2 | Miniaturizzazione estrema, componenti microonde compatti |
Nota: TFA294 e TFA300 possono essere forniti con resistore incorporato a 50Ω in foglio di rame per applicazioni di resistori integrati.
Conclusioni
Il TFA294 della Taizhou Wangling Insulation Material Factory offre una combinazione convincente di affidabilità di livello aerospaziale, perdite ultrabasse e eccezionale stabilità di frequenza fino a 77 GHz e oltre.con una costante dielettrica di 20,94 ± 0.04Con un fattore di dissipazione di 0,0010 a 10 GHz e un TCDk di -5 ppm/°C, il TFA294 offre le prestazioni richieste per le applicazioni a onde millimetriche, aerospaziali e di difesa più esigenti.
I principali vantaggi sono:
Affidabilità di livello aerospaziale
Perdita ultra-bassa (Df = 0,0010)
Nessun tessuto in fibra di vetro Eliminare "effetto fibra di vetro"; proprietà elettriche isotrope
Capacità a 77 GHz ️ Adatto per radar automobilistici e comunicazioni a onde millimetriche
Ottima stabilità a temperatura TCDk di -5 ppm/°C da -55°C a 150°C
CTE abbinato al rame (18/18/32 ppm/°C) PTH affidabili e stabilità dimensionale
Basso assorbimento dell'umidità (0,03%)
Alternativa economicamente conveniente: sostituisce materiali occidentali simili con prezzi competitivi
Trasformazione in PTFE standard Compatibile con le tecniche di fabbricazione standard
Sia che sia utilizzato nell'elettronica dei veicoli spaziali, nel radar a serie di fasi o nei sensori automobilistici a 77 GHz, il TFA294 fornisce una base affidabile e ad alte prestazioni per i progetti di circuiti ad alta frequenza più esigenti.
A proposito della fabbrica di materiali isolanti di Taizhou Wangling
Taizhou Wangling Insulation Material Factory è una società registrata ISO 9001 specializzata in substrati compositi in ceramica PTFE ad alta frequenza per l'aerospaziale, la difesa,e applicazioni a onde millimetricheLa serie TFA rappresenta l'impegno dell'azienda per la qualità e le prestazioni, offrendo un'alternativa competitiva ai materiali ad alta frequenza importati.
Offerte di prodotti della serie TFA:
TFA294 (Dk 2.94) ️ Generale ad alta frequenza, aerospaziale, onde millimetriche
TFA300 (Dk 3.0) ¢ Applicazioni per antenne ad alta frequenza
TFA615 (Dk 6,15) ️ Miniaturizzazione, filtri, accoppiatori
TFA1020 (Dk 10.2)
Opzioni a metallo:
TFA294-AL ️ con supporto in alluminio per la dissipazione del calore
TFA294-CU Rammendamento in rame per schermatura e gestione termica
Per certificazioni dettagliate dei materiali, opzioni di spessore personalizzate o disponibilità delle dimensioni del pannello, si prega di contattarci - un distributore autorizzato della serie TFA.
| MOQ: | 1 pezzo |
| prezzo: | 0.99-99USD/PCS |
| imballaggio standard: | Imballaggio |
| Periodo di consegna: | 2-10 giorni lavorativi |
| metodo di pagamento: | T/T, Paypal |
| Capacità di approvvigionamento: | 50000 pezzi |
Introduzione
Nel mondo esigente dell'aerospaziale, della difesa e delle comunicazioni a onde millimetriche, l'affidabilità e le prestazioni dei materiali non sono negoziabili.TFA294da Taizhou Wangling Insulation Material Factory è un substrato dielettrico composito in ceramica PTFE di alta qualità che offre affidabilità di livello aerospaziale con prestazioni elettriche e termiche eccezionaliParte della serie TFA più ampia, che comprende Dk opzioni di 2.94, 3.0, 6.15, e il 10.2TFA294 è progettato per sostituire materiali simili ad alte prestazioni provenienti da fornitori occidentali, offrendo allo stesso tempo una stabilità di frequenza superiore fino a 77 GHz e oltre.
![]()
A differenza dei materiali tradizionali in PTFE/fibra di vetro tessuta, i substrati della serie TFA utilizzano una nuova costruzione in PTFE riempita di ceramica senza tessuto in fibra di vetro.Questo elimina l'"effetto fibra di vetro" sulla propagazione delle onde elettromagnetiche, con conseguente perdita dielettrica ultra-bassa, anisotropia ridotta al minimo e eccezionale stabilità di frequenza, che lo rende ideale per le applicazioni a onde millimetriche e aerospaziali più esigenti.
Questo articolo fornisce una panoramica completa delle proprietà del laminato TFA294, un esempio dettagliato di progettazione di PCB a 2 strati e informazioni chiave sull'approvvigionamento per ingegneri e professionisti degli appalti.
Cos'è il laminato TFA294?
Il TFA294 è un substrato dielettrico in politetrafluoroetilene (PTFE) e in materiale composito ceramico della serie TFA prodotto dalla Taizhou Wangling Insulation Material Factory.Il materiale è prodotto utilizzando un processo avanzato che non si basa sulla tradizionale impregnazione di tessuto in fibra di vetroInvece, utilizza un processo proprietario di lamiera prefabbricata combinato con tecniche di laminazione specializzate.
Principale differenziatore: Nessun tessuto in fibra di vetro
I substrati della serie TFA non contengono tessuto in fibra di vetro (tranne quando lo spessore dielettrico supera gli 1,5 mm, quando viene aggiunta una quantità minima per il supporto strutturale).le nanoceramiche speciali uniformemente distribuite sono mescolate con resina PTFEQuesta costruzione unica offre:
Nessun "effetto di fibra di vetro"
Eccellente stabilità di frequenza Performance costante da basse frequenze a 77 GHz e oltre
Perdita dielettrica ultra-bassa
Anisotropia X/Y/Z ridotta al minimo Proprietà elettriche veramente isotrope
Affidabilità a livello aerospaziale
TFA294 è specificamente progettato per applicazioni aerospaziali e di difesa, con:
Resistenza alle radiazioni eccezionale Proprietà elettriche e fisiche stabili dopo esposizione alle radiazioni
Basso rilascio di gas Risponde ai requisiti di rilascio di gas sotto vuoto per applicazioni spaziali
CTE abbinato al rame Assicura affidabilità e stabilità dimensionale
Ampia gamma di temperature di funzionamento -55°C a +260°C
Proprietà del laminato TFA294
| Immobili | Condizione di prova | Unità | Valore tipico |
| Proprietà elettriche | |||
| Costante dielettrica (tipica) | 10 GHz | ️ | 2.94 |
| Costante dielettrica (progettazione) | 10 GHz | ️ | 2.94 |
| Tolleranza di costante dielettrica | ️ | ️ | ± 0.04 |
| Fattore di dissipazione | 10 GHz | ️ | 0.001 |
| 20 GHz | ️ | 0.001 | |
| 40 GHz | ️ | 0.0012 | |
| Coefficiente di temperatura Dk (TCDk) | -55°C a 150°C | ppm/°C | - 5 |
| Resistenza al desquamazione (1 oz RTF Copper) | ️ | N/mm | > 1.6 |
| Resistenza al volume | Normalmente | MΩ·cm | ≥ 5 × 107 |
| Resistenza superficiale | Normalmente | MΩ | ≥ 5 × 107 |
| Forza elettrica (direzione Z) | ️ | kV/mm | > 35 |
| Tensione di rottura (direzione XY) | ️ | kV | > 40 |
| Proprietà termiche | |||
| CTE (asse X) | -55°C a 288°C | ppm/°C | 18 |
| CTE (asse Y) | -55°C a 288°C | ppm/°C | 18 |
| CTE (asse Z) | -55°C a 288°C | ppm/°C | 32 |
| Stress termico | 260°C, 10 secondi, 3 cicli | ️ | Nessuna delaminazione |
| Conduttività termica | Direzione Z | W/(m·K) | 0.59 |
| Decomposizione termica (Td) | Inizio | °C | 498 |
| Temperatura di funzionamento a lungo termine | ️ | °C | -55 a +260 |
| Proprietà meccaniche e fisiche | |||
| Assorbimento di umidità | 20±2°C, 24 ore | % | 0.03 |
| Densità | Temperatura ambiente | g/cm3 | 2.14 |
| Infiammabilità | ️ | UL-94 | V-0 |
| Composizione del materiale | ️ | ️ | PTFE + ceramica |
Metodi di prova:
Costante dielettrica (tipica): GB/T 12636-1990 o IPC-TM-650 2.5.5.5 (metodo a strisce, direzione Z)
Costante dielettrica (progettazione): 50Ω metodo di linea in microstrip, direzione Z
Altre proprietà: IPC-TM-650 o GBT4722-2017
Nota:
Tutti i valori sono dati di misurazione tipici destinati ad agevolare la selezione del materiale
Per spessori dielettrici superiori a 1,5 mm, si aggiunge una quantità minima di tessuto in fibra di vetro
I dati non costituiscono garanzie esplicite o implicite; gli utenti devono verificare l'idoneità per ogni applicazione
Stabilità di frequenza eccezionale (0,5 GHz ± 40 GHz+)
Il TFA294 mostra un'eccezionale stabilità di frequenza in un'ampia gamma.
Costante dielettrica stabile Dk rimane costante su tutta la gamma di frequenze
Perdita ultra-bassa su tutte le frequenze Df di 0,0010 a 10 GHz e 20 GHz; 0,0012 a 40 GHz
Si estende fino a 77 GHz ️ Mentre i metodi di prova sono limitati a 40 GHz, le eccellenti proprietà del materiale si estendono alle frequenze di onda millimetrica fino a 77 GHz e oltre,rendendolo ideale per i radar automobilistici e le applicazioni 5G/6G
Eccellente stabilità a temperatura (da -55°C a 150°C)
TFA294 dimostra una eccezionale stabilità a temperatura con:
TCDk di circa -5 ppm/°C Uno dei più bassi della sua classe, che garantisce una minima variazione della costante dielettrica a seconda della temperatura
Performance di fase stabile Critico per applicazioni sensibili alla fase, come le antenne a serie di fasi e le reti di beamforming
L'intervallo di temperatura utilizzabile supera di gran lunga i 150°C. L'intervallo pratico di funzionamento si estende ben oltre l'intervallo di prova
Sintesi delle caratteristiche e dei vantaggi
| Caratteristica | Benefici |
| Nessun tessuto in fibra di vetro | Nessun "effetto fibra di vetro"; proprietà elettriche isotropiche; anisotropia minima |
| Dk di 2,94 ± 0.04 | Tolleranza elevata; eccellente consistenza tra i lotti |
| Df ultra-basso (0,0010 @ 10 GHz) | Minima perdita dielettrica nella sua classe Dk; eccellente integrità del segnale |
| Stabilità di frequenza a 77 GHz | Adatti per applicazioni radar ad onde millimetriche e automobilistiche |
| TCDk di -5 ppm/°C | Eccellente stabilità di fase a temperatura variabile (-55°C-150°C) |
| CTE abbinata al rame (18/18/32 ppm/°C) | Affidabili fori di rivestimento; eccellente stabilità dimensionale |
| Resistenza alle radiazioni | prestazioni stabili dopo esposizione all'irradiazione; qualifica spaziale |
| Basso rilascio di gas | Risponde ai requisiti di deflusso di gas sotto vuoto per applicazioni spaziali |
| Basso assorbimento dell'umidità (0,03%) | prestazioni stabili in ambienti umidi |
| Temperatura di funzionamento a lungo termine (-55°C a +260°C) | Adatto ad ambienti estremi |
| UL 94 V-0 infiammabilità | Certificazione di sicurezza per applicazioni critiche |
| Trasformazione in PTFE standard | Compatibile con le tecniche di fabbricazione standard di PCB in PTFE |
Offerte standard
TFA294 e la serie TFA più ampia sono disponibili in una vasta gamma di spessori, dimensioni dei pannelli e opzioni di rivestimento in rame.
| Spessore (mm) | Spessore (mil) | Tolleranza (mm) | Tolleranza (mil) |
| 0.127 | 5 | ± 0.0127 | ± 0.5 |
| 0.254 | 10 | ± 0.02 | ± 10 |
| 0.508 | 20 | ± 0.03 | ± 119 |
| 0.635 | 25 | ± 0.03 | ± 158 |
| 0.762 | 30 | ± 0.04 | ± 158 |
| 1.016 | 40 | ± 0.05 | ±2.0 |
| 1.27 | 50 | ± 0.05 | ±2.0 |
| 1.524 | 60 | ± 0.07 | ±2.5 |
| 1.905 | 75 | ± 0.09 | ±3.5 |
| 2.03 | 80 | ± 0.09 | ±3.5 |
| 2.54 | 100 | ± 0.13 | ± 50 |
| 3.175 | 125 | ± 0.20 | ± 80 |
| 3.81 | 150 | ± 0.25 | ± 100 |
| 4.06 | 160 | ± 0.25 | ± 100 |
| 5.08 | 200 | ± 0.25 | ± 100 |
| 6.35 | 250 | ± 0.32 | ± 126 |
Dimensioni standard dei pannelli e rivestimenti in rame
| Parametro | Opzioni |
| Dimensioni standard del pannello | 305 × 460 mm (12" × 18") |
| 460 × 610 mm (18" × 24") | |
| Dimensioni personalizzate disponibili | |
| Spessore del rame | 0.5 oz (18 μm) ′′ standard |
| 1.0 oz (35 μm) standard | |
| Altri spessori disponibili su richiesta | |
| Tipi di fogli di rame | RTF Rovere di bassa rugosità (standard) |
| Fogli di rame laminati | |
| 50Ω Folietta di rame a resistenza incorporata (lega NiP, spessore 0,2μm, 50±5Ω/mq) | |
| Disponibili versioni rivestite in rame o in alluminio |
Opzioni a metallo (TFA294-AL / TFA294-CU)
La serie TFA offre anche versioni con supporto metallico per applicazioni di schermatura o dissipazione del calore:
| Modello | Base metallica | Densità (g/cm3) | Conduttività termica (W/m·K) | CTE (ppm/°C) | Spessore metallico disponibile (mm) | Dimensione del pannello (mm) |
| TFA294-CU | Acciaio | 8.9 | 380 | 17 | 0.48- 0.98, 1.48, 1.98, 2.98, 3.98 | 460 × 610 |
| TFA294-AL | Aluminici | 2.7 | 180 | 24 | 460 × 305 |
Esempio di numero di parte
TFA294-AL = TFA294 con supporto in alluminio
TFA294-CU = TFA294 con supporto in rame
Esempio di progettazione di PCB a due strati utilizzando TFA294
Per dimostrare l'applicazione pratica di TFA294, il seguente è un caso completo di progettazione di PCB rigidi a due strati.
![]()
Specifiche di progettazione dei PCB
| Parametro | Opzioni |
| Dimensioni standard del pannello | 305 × 460 mm (12" × 18") |
| 460 × 610 mm (18" × 24") | |
| Dimensioni personalizzate disponibili | |
| Spessore del rame | 0.5 oz (18 μm) ′′ standard |
| 1.0 oz (35 μm) standard | |
| Altri spessori disponibili su richiesta | |
| Tipi di fogli di rame | RTF Rovere di bassa rugosità (standard) |
| Fogli di rame laminati | |
| 50Ω Folietta di rame a resistenza incorporata (lega NiP, spessore 0,2μm, 50±5Ω/mq) | |
| Disponibili versioni rivestite in rame o in alluminio | |
| UL 94 V-0 infiammabilità | Certificazione di sicurezza per applicazioni critiche |
| Trasformazione in PTFE standard | Compatibile con le tecniche di fabbricazione standard di PCB in PTFE |
| Maschera di saldatura inferiore | Nessuna |
| Prova elettrica | 100% prima della spedizione |
| Formato delle opere d'arte | Gerber RS-274-X |
| Standard accettato | Classe IPC-2 |
| Area di servizio | Nel mondo |
Osservazioni sulla progettazione
Questa scheda (97,53 mm × 100,28 mm) presenta un numero moderato di componenti (21 componenti con solo 2 reti, suggerendo un modulo funzionale RF dedicato.
Spessore dielettrico di 40 mil (1.016 mm)
Nessuna maschera di saldatura ️ Conserva le caratteristiche di TFA294 con perdite ultra-basse; la maschera di saldatura introdurrebbe perdite dielettriche aggiuntive
Nessuna pellicola per la seta Mantenere una superficie RF pulita; evitare la contaminazione
Finitura superficiale ENIG fornisce un'eccellente solderabilità e piattezza per le connessioni RF
La bassa perdita di TFA294 (Df ≈ 0,0010) Critico per mantenere l'integrità del segnale ad alte frequenze
Conformità IPC-Classe 2 ¢ Garantisce l'affidabilità per applicazioni aerospaziali commerciali e di difesa
I punti salienti del processo produttivo
La lavorazione in PTFE standard TFA294 può essere fabbricata utilizzando tecniche standard di PCB in PTFE
Eccellente lavorabilità Le proprietà meccaniche del materiale supportano la lavorazione a fori densi e a linee sottili
Capacità multilivello Adatta per applicazioni multilivello e backplane
Test elettrici al 100%
Applicazioni tipiche
- apparecchiature aerospaziali, spaziali, di cabina, aeromobili;
- microonde, antenne, antenne sensibili alla fase;
- radar di allarme anticipato, radar aerei, ecc.;
- antenne a serie di fasi, reti di formazione del fascio;
- comunicazioni satellitari, navigazione;
- Amplificatori di potenza.
Famiglia di prodotti della serie TFA
TFA294 fa parte di una famiglia di prodotti più ampia che offre più opzioni Dk:
| Modello | Costante dielettrica (Dk) | Applicazione primaria |
| TFA294 | 2.94 | Generale ad alta frequenza, onde millimetriche, aerospaziale |
| TFA300 | 3 | Applicazioni di antenne ad alta frequenza |
| TFA615 | 6.15 | Miniaturizzazione, filtri, accoppiatori |
| TFA1020 | 10.2 | Miniaturizzazione estrema, componenti microonde compatti |
Nota: TFA294 e TFA300 possono essere forniti con resistore incorporato a 50Ω in foglio di rame per applicazioni di resistori integrati.
Conclusioni
Il TFA294 della Taizhou Wangling Insulation Material Factory offre una combinazione convincente di affidabilità di livello aerospaziale, perdite ultrabasse e eccezionale stabilità di frequenza fino a 77 GHz e oltre.con una costante dielettrica di 20,94 ± 0.04Con un fattore di dissipazione di 0,0010 a 10 GHz e un TCDk di -5 ppm/°C, il TFA294 offre le prestazioni richieste per le applicazioni a onde millimetriche, aerospaziali e di difesa più esigenti.
I principali vantaggi sono:
Affidabilità di livello aerospaziale
Perdita ultra-bassa (Df = 0,0010)
Nessun tessuto in fibra di vetro Eliminare "effetto fibra di vetro"; proprietà elettriche isotrope
Capacità a 77 GHz ️ Adatto per radar automobilistici e comunicazioni a onde millimetriche
Ottima stabilità a temperatura TCDk di -5 ppm/°C da -55°C a 150°C
CTE abbinato al rame (18/18/32 ppm/°C) PTH affidabili e stabilità dimensionale
Basso assorbimento dell'umidità (0,03%)
Alternativa economicamente conveniente: sostituisce materiali occidentali simili con prezzi competitivi
Trasformazione in PTFE standard Compatibile con le tecniche di fabbricazione standard
Sia che sia utilizzato nell'elettronica dei veicoli spaziali, nel radar a serie di fasi o nei sensori automobilistici a 77 GHz, il TFA294 fornisce una base affidabile e ad alte prestazioni per i progetti di circuiti ad alta frequenza più esigenti.
A proposito della fabbrica di materiali isolanti di Taizhou Wangling
Taizhou Wangling Insulation Material Factory è una società registrata ISO 9001 specializzata in substrati compositi in ceramica PTFE ad alta frequenza per l'aerospaziale, la difesa,e applicazioni a onde millimetricheLa serie TFA rappresenta l'impegno dell'azienda per la qualità e le prestazioni, offrendo un'alternativa competitiva ai materiali ad alta frequenza importati.
Offerte di prodotti della serie TFA:
TFA294 (Dk 2.94) ️ Generale ad alta frequenza, aerospaziale, onde millimetriche
TFA300 (Dk 3.0) ¢ Applicazioni per antenne ad alta frequenza
TFA615 (Dk 6,15) ️ Miniaturizzazione, filtri, accoppiatori
TFA1020 (Dk 10.2)
Opzioni a metallo:
TFA294-AL ️ con supporto in alluminio per la dissipazione del calore
TFA294-CU Rammendamento in rame per schermatura e gestione termica
Per certificazioni dettagliate dei materiali, opzioni di spessore personalizzate o disponibilità delle dimensioni del pannello, si prega di contattarci - un distributore autorizzato della serie TFA.
