M6 circuito a più strati con poche perdite ad alta velocità del PWB Panasonic R-5775

M6 circuito a più strati con poche perdite ad alta velocità del PWB Panasonic R-5775

  • M6 circuito a più strati con poche perdite ad alta velocità del PWB Panasonic R-5775
  • M6 circuito a più strati con poche perdite ad alta velocità del PWB Panasonic R-5775
  • M6 circuito a più strati con poche perdite ad alta velocità del PWB Panasonic R-5775
  • M6 circuito a più strati con poche perdite ad alta velocità del PWB Panasonic R-5775
M6 circuito a più strati con poche perdite ad alta velocità del PWB Panasonic R-5775
Dettagli:
Luogo di origine: La Cina
Marca: Bicheng Technologies Limited
Certificazione: UL
Numero di modello: BIC-174-V8.8
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 9.99-99.99 Per Piece
Imballaggi particolari: Vuoto
Tempi di consegna: 7 giorni lavorativi
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 45000 pezzi al mese
Contatto
Descrizione di prodotto dettagliata
In vetro epossidico: R-5775G Altezza finale del PWB: 0,8 millimetri ±0.1mm
Esterno finale della stagnola: 1.0oz Finitura superficia: Oro di immersione
Colore della maschera della lega per saldatura: Nero Colore della leggenda componente: Bianco
Numero degli strati: 4 Prova: Spedizione priore della prova elettrica di 100%

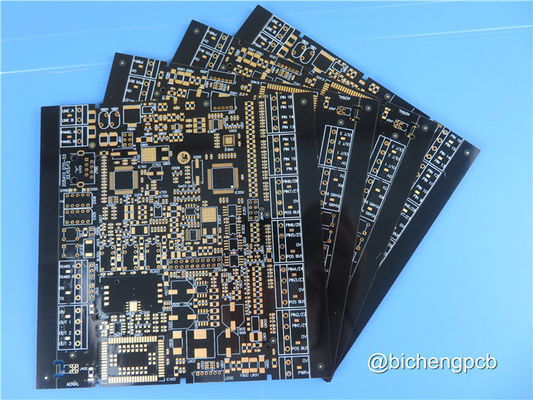

M6 circuito a più strati con poche perdite ad alta velocità del PWB Panasonic R-5775

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Breve introduzione

Questo tipo di circuito di 4 strati è sviluppato sul materiale con poche perdite ad alta velocità di Panasonic Megtron6 (M6) R-5775G. Strato esterno con il peso del rame 1oz e la maschera nera della lega per saldatura stampati sia dal lato alto che basso. I cuscinetti sono placcati con nichel e l'oro electroless di immersione (ENIG). Ogni 50 bordi sono sotto vuoto per la spedizione.



Specifiche del PWB

DIMENSIONE DEL PWB 95 x 96mm=1up
TIPO DEL BORDO PWB a più strati
Numero degli strati 4 strati
Componenti di superficie del supporto
Attraverso le componenti del foro
ACCATASTAMENTO DI STRATO rame ------- strato SUPERIORE di 17um (0,5 once) +plate
Prepreg
rame ------- 18um (0,5 once)
R-5775G 0.25mm
rame ------- 18um (0,5 once)
Prepreg
rame ------- strato di 17um (0,5 once) +plate BOT
TECNOLOGIA
Traccia e spazio minimi: mil 4 mil/4
Fori minimi/massimi: 0,3 millimetri/6,0 millimetri
Numero dei fori differenti: 2
Numero dei luoghi di perforazione: 6
Numero delle scanalature macinate: 1
Numero dei ritagli interni: no
Controllo di impedenza: no
Numero del dito dell'oro: 0
MATERIALE DEL BORDO
In vetro epossidico: R-5775G
Esterno finale della stagnola: 1,0 once
Stagnola finale interna: 0,5 once
Altezza finale del PWB: 0,8 millimetri ±0.1
PLACCAGGIO E RICOPRIRE
Finitura superficia Oro di immersione, 22%
Saldi la maschera per applicarsi a: Strato superiore e strato inferiore
Colore della maschera della lega per saldatura: Nero
Tipo della maschera della lega per saldatura: Kuangshun
CONTOUR/CUTTING Percorso
MARCATURA
Lato della leggenda componente Strato superiore
Colore della leggenda componente Bianco
Produttore Name o logo: N/A
VIA Foro metallizzato (PTH), dimensione minima 0.3mm.
VALUTAZIONE DI FLAMIBILITY 94V-0
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059"
Placcatura del bordo: 0,0029"
Tolleranza del trapano: 0,002"
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.



M6 circuito a più strati con poche perdite ad alta velocità del PWB Panasonic R-5775 0



Processo di fabbricazione del PWB di PTH a più strati (via riempito)

(1). Tosatura del materiale

(2). Film asciutto di strato interno

(3). Incisione interna di strato

(4). AOI 1

(5). Ossidazione nera

(6). Struttura di macinazione del profilo

(7). Perforazione interna di strato

(8). PTH 1

(9). Film asciutto di strato interno

(10). Placcatura 1 del modello

(11). Via riempito

(12). Perforazione esterna di strato

(13). PTH 2

(14). Placcatura 2 del modello

(15). Film asciutto di strato esterno

(16). placcatura elettrolitica della Rame-latta

(17). Pelatura ed incidere

(18). AOI 2

(19). Maschera della lega per saldatura

(20). Serigrafia

(21). Rifinitura di superficie

(22). Prova elettrica

(23). Contorno di Prolie

(24). FQC

(25). Imballaggio

(26). Consegna



M6 circuito a più strati con poche perdite ad alta velocità del PWB Panasonic R-5775 1



Applicazioni principali:

Antenna (radar, stazione base automobilistici dell'onda di millimetro)

Attrezzatura dell'infrastruttura di Ict

Strumento di misura

Computer eccellente



M6 circuito a più strati con poche perdite ad alta velocità del PWB Panasonic R-5775 2



CAPACITÀ

2500-3000 tipi ogni mese.



AREA DI SERVIZIO

Asiatico occidentale & dell'Europa meridionale, dell'Europa settentrionale, centrale & del sud di Nord America, di Oceania, di Sud-est asiatico, dell'Europa Orientale, dell'Africa, di America Latina, Medio Oriente.




M6 circuito a più strati con poche perdite ad alta velocità del PWB Panasonic R-5775 3
