F4BTME PCB ad alta frequenza con foglio di rame trattato al contrario (RTF)

prodotti

L'impedenza ha controllato il PWB

F4BTME PCB ad alta frequenza con foglio di rame trattato al contrario (RTF)

MOQ:	1
prezzo:	USD 2.99-9.99 PER PIECE
imballaggio standard:	Vuoto
Periodo di consegna:	10 GIORNI LAVORATIVI
metodo di pagamento:	T/T, Western Union
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise

Certificazione

Numero di modello

BIC-263-V2.63

Numero degli strati:

Materiale del cartone:

Polyimide (PI) 25 um

Spessore superficie Cu:

Spessore della scheda:

0.20 mm +/-10%

Finitura superficiale:

Oro per immersione

Colore della maschera di saldatura:

giallo

Colore della leggenda componente:

Bianco

Esame:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD 2.99-9.99 PER PIECE

Imballaggi particolari:

Vuoto

Tempi di consegna:

10 GIORNI LAVORATIVI

Termini di pagamento:

T/T, Western Union

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

F4BTMEPCB ad alta frequenza

Introduzione

I laminati di questa serie sono realizzati con la formulazione scientifica di tessuto in fibra di vetro, riempimento in nano-ceramica e resina di politetrafluoroetilene, seguita da rigorosi processi di pressatura.La serie è basata sul livello dielettrico F4BM, con l'aggiunta di ceramiche ad alto dielettricità e a basse perdite a livello nanometrico, con conseguente maggiore costante dielettrica, migliore resistenza al calore, minore coefficiente di espansione termica,maggiore resistenza all'isolamento, e una migliore conduttività termica, mantenendo al contempo caratteristiche di bassa perdita.

F4BTM e F4BTME condividono lo stesso strato dielettrico ma utilizzano fogli di rame diversi: F4BTM è abbinato a fogli di rame ED, adatti per applicazioni senza requisiti PIM,mentre F4BTME è abbinato a foglio di rame trattato al contrario (RTF), offrendo prestazioni PIM eccellenti, un controllo della linea più preciso e una minore perdita di conduttori.

Caratteristiche e vantaggi

- DK range da 2,98 a 3,5 è disponibile

- L'aggiunta di ceramica migliora le prestazioni.

- F4BTME presenta prestazioni PIM eccellenti,

- Disponibile in diversi spessori e dimensioni, offre risparmi sui costi

- commercializzazione, produzione su larga scala e elevata redditività.

- proprietà di resistenza alle radiazioni e a basso rilascio di gas

Modelli e scheda dati

Parametri tecnici del prodotto				Modelli di prodotto e scheda dati
Caratteristiche del prodotto		Condizioni di prova	Unità	F4BTME298	F4BTME300	F4BTME320	F4BTME350
Costante dielettrica (tipica)		10 GHz	/	2.98	3.0	3.2	3.5
Tolleranza di costante dielettrica		/	/	± 0.06	± 0.06	± 0.06	± 0.07
Tangente di perdita (tipico)		10 GHz	/	0.0018	0.0018	0.0020	0.0025
Tangente di perdita (tipico)		20 GHz	/	0.0023	0.0023	0.0026	0.0035
Coefficiente di temperatura costante dielettrica		-55 o~150oC	PPM/°C	- 78 anni.	- 75	- 75	- 60
Forza della buccia		1 OZ F4BTM	N/mm	> 1.6	> 1.6	> 1.6	> 1.6
Forza della buccia		1 OZ F4BTME	N/mm	> 1.4	> 1.4	> 1.4	> 1.4
Resistenza al volume		Condizione standard	MΩ.cm	≥ 1 × 10^7	≥ 1 × 10^7	≥ 1 × 10^7	≥ 1 × 10^7
Resistenza superficiale		Condizione standard	MΩ	≥ 1 × 10^6	≥ 1 × 10^6	≥ 1 × 10^6	≥ 1 × 10^6
Forza elettrica (direzione Z)		5KW,500V/s	KV/mm	> 26	> 30	> 32	> 32
Tensione di rottura (direzione XY)		5KW,500V/s	KV	> 34	> 35	> 40	> 40
Coefficiente di espansione termica	Direzione XY	-55°C a 288°C	ppm/oC	15,16	15,16	13,15	10,12
Coefficiente di espansione termica	Direzione Z	-55°C a 288°C	ppm/oC	78	72	58	51
Stress termico		260°C, 10 secondi, 3 volte		Nessuna delaminazione	Nessuna delaminazione	Nessuna delaminazione	Nessuna delaminazione
Assorbimento dell'acqua		20±2°C, 24 ore	%	≤ 0.05	≤ 0.05	≤ 0.05	≤ 0.05
Densità		Temperatura ambiente	g/cm3	2.25	2.25	2.20	2.20
Temperatura di funzionamento a lungo termine		Camera ad alta e bassa temperatura	°C	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260
Conduttività termica		Direzione Z	W/(M.K)	0.42	0.42	0.50	0.54
PIM		Solo applicabile a F4BTME	dBc	≤ 160	≤ 160	≤ 160	≤ 160
Infiammabilità		/	UL-94	V-0	V-0	V-0	V-0
Composizione del materiale		/	/	PTFE, tessuto in fibra di vetro, nanoceramica F4BTM accoppiato con foglio di rame ED, F4BTME accoppiato con foglio di rame trattato al contrario (RTF).

La nostra capacità di PCB (F4BTME)

Capacità di PCB (F4BTME)
Materiale per PCB:	PTFE / tessuto in fibra di vetro / riempitore in nanoceramica
Designazione (F4BTME)	F4BTM	DK (10GHz)	DF (10 GHz)
	F4BTME298	2.98±0.06	0.0018
	F4BTME300	3.0±0.06	0.0018
	F4BTME320	3.2±0.06	0.0020
	F4BTME350	3.5±0.07	0.0025
Numero di strati:	PCB a una sola faccia, PCB a doppia faccia, PCB a più strati, PCB ibrido
Peso di rame:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Spessore dielettrico (o spessore complessivo)	0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Dimensione del PCB:	≤ 400 mm x 500 mm
Maschera di saldatura:	Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale:	rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, oro puro, ENEPIG ecc.

PCB F4BTME e applicazioni

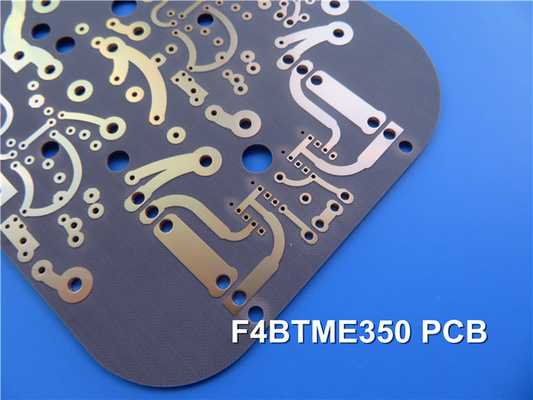

Sullo schermo, è possibile vedere un DK 3.5 F4BTME PCB con uno spessore del substrato di 1.524 mm. Ha finiture superficiali in oro immersivo e 3 oz di tracce di rame.

I PCB della serie F4BTME sono utilizzati in una vasta gamma di applicazioni, come antenne, Internet mobile, reti di sensori, radar, radar a onde millimetriche, aerospaziale, navigazione satellitare, Beidou, missili,Amplificatore di potenza e radiofrequenza.

插入PCB图片

Conclusione(sottostati a base di alluminio/rame della serie F4BTME)

La serie di laminati F4BTME può fornire materiali a base di alluminio o rame, in cui un lato dello strato dielettrico è coperto da foglio di rame,e l'altro lato dello strato dielettrico è coperto da materiale a base di alluminio o di rameQuesta disposizione ha lo scopo di proteggere o di dissipare il calore.

Per esempio, F4BTME350-CU rappresenta la serie F4BTME350 con substrato a base di rame.
