PCB ad alta frequenza TP con rivestimento OSP (Organic Solderability Preservative) senza rinforzo in fibra di vetro

prodotti

L'impedenza ha controllato il PWB

PCB ad alta frequenza TP con rivestimento OSP (Organic Solderability Preservative) senza rinforzo in fibra di vetro

MOQ:	1
prezzo:	USD 2.99-9.99 PER PIECE
imballaggio standard:	Vuoto
Periodo di consegna:	10 GIORNI LAVORATIVI
metodo di pagamento:	T/T, Western Union
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise

Certificazione

Numero di modello

BIC-253-V2.53

Numero degli strati:

Materiale del cartone:

Polyimide (PI) 25 um

Spessore superficie Cu:

Spessore della scheda:

0.15 mm +/-10%

Finitura superficiale:

Oro per immersione

Colore della maschera di saldatura:

giallo

Colore della leggenda componente:

Bianco

Esame:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD 2.99-9.99 PER PIECE

Imballaggi particolari:

Vuoto

Tempi di consegna:

10 GIORNI LAVORATIVI

Termini di pagamento:

T/T, Western Union

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

TP PCB ad alta frequenza

Laminato dielettrico rivestito di rame composito a microonde - TP

Introduzione

Il materiale TP è un materiale termoplastico ad alta frequenza unico nel settore. Lo strato dielettrico dei laminati di tipo TP è costituito da ceramica e resina di ossido di polifenilene (PPO),senza rinforzo in fibra di vetroLa costante dielettrica può essere regolata con precisione regolando il rapporto tra ceramica e resina PPO.e ha prestazioni dielettriche eccellenti e un'alta affidabilità. TP si riferisce al materiale di superficie liscia senza rivestimento in rame, TP-1 si riferisce al materiale con rivestimento in rame su un lato e TP-2 si riferisce al materiale con rivestimento in rame su entrambi i lati.

Caratteristiche

1La costante dielettrica può essere scelta arbitrariamente nell'intervallo da 3 a 25 secondo i requisiti del circuito ed è stabile.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2La perdita dielettrica è bassa e aumenta con l'aumento della frequenza, ma il cambiamento non è significativo entro 10 GHz.

La temperatura di funzionamento a lungo termine varia da -100°C a +150°C. Ha un'eccellente resistenza alle basse temperature.e possono verificarsi cambiamenti significativi nelle prestazioni elettriche.
Lo spessore più sottile è di 0,5 mm ed è disponibile in vari spessori e può essere personalizzato.
E' resistente alle radiazioni e ha una bassa emissione di gas.
Materiale ideale per il Beidou, missili, fusibili e antenne miniaturizzate.
L'adesione tra foglio di rame e dielettrico è più affidabile dei substrati ceramici con rivestimento a vuoto.abbattimento, incisione e altri metodi, che i substrati ceramici non possono realizzare.
È conveniente per la lavorazione dei PCB e può essere lavorato utilizzando metodi adatti ai materiali termoplastici, con conseguente elevato rendimento e ridotto costo di lavorazione rispetto ai substrati ceramici.A causa delle caratteristiche del materiale, non è generalmente raccomandato per la lavorazione di PCB multicapa.e la fattibilità dovrebbero essere pienamente considerate.

Fogli di dati

Parametro tecnico del prodotto

Modelli di prodotto e scheda dati

Caratteristiche del prodotto

Condizioni di prova

Unità

TP TP-1 TP-2

Costante dielettrica

Quando la costante dielettrica è ≤ 11, la condizione di prova è di 10 GHz.

Quando la costante dielettrica è > 11, la condizione di prova è di 5 GHz.

3.0±0.06

4.4±0.09

6.0±0.12

6.15±0.12

9.2±0.18

90,6±0.19

10.2±0.2

11.0±0.022

16.0±0.4

20.0±0.8

22.0±0.88

25.0±1.0

La costante dielettrica può essere personalizzata nell'intervallo da 3,0 a 25.

Tolleranza di costante dielettrica

Costante dielettrica3.0️11.0

Costante dielettrica11.1️16.0

± 2,5%

Costante dielettrica16.1️25.0

Tangente di perdita

Perdita Tangent 3.0 ¢9.5

10 GHz

0.0010

Perdita Tangent 9.6 ¢ 11.0

10 GHz

0.0012

Loss Tangent 11.1 ¢16.0

5 GHz

0.0015

Loss Tangent 16.1 ¢ 25.0

5 GHz

0.0020️0.0025

Coefficiente di temperatura costante dielettrica

Costante dielettrica3.0️9.5

-55 o~150oC

PPM/°C

Consta dielettricant 9.6 ¢16.0

-55 o~150oC

PPM/°C

- Quaranta.

Costante dielettricot 16.1 ¢ 25.0

-55 o~150oC

PPM/°C

Forza della buccia

1 OZ Stato normale

> 0.6

1 oz dopo la prova di umidità dell'aria condizionata

> 0.4

Resistenza al volume

Stato normale a 500V

MΩ.cm

> 1 × 109

Resistenza superficiale

Stato normale a 500V

> 1 × 107

Coefficiente di espansione termica
(XY Z)

Costante dielettricot 3.00 ¢4.40

-55 o~150oC

PPM/°C

60,60,70

Costante dielettricot 4.60 ¢6.15

-55 o~150oC

PPM/°C

50,50,60

Costante dielettricot 6.16 ¢ 11.0

-55 o~150oC

PPM/°C

40,40,55

Costante dielettricot 11.1 ¢16.0

-55 o~150oC

PPM/°C

40,40,50

Costante dielettricot 16.1 ¢ 25.0

-55 o~150oC

PPM/°C

35,35,40

Assorbimento dell'acqua

20 ± 2°C, 24 ore

≤ 0.01

Temperatura di funzionamento a lungo termine

Camera ad alta e bassa temperatura

-100°C a 150°C

Composizione del materiale

Etere di polifenilene, in ceramica, abbinato a foglio di rame ED.

I dati relativi alla densità e alla conduttività termica dei materiali con diverse costanti dielettriche sono i seguenti:

Caratteristiche del prodotto

Unità

Costante dielettrica

Densità

g/cm3

Conduttività termica

W/(M.K)

La nostra capacità di PCB (serie TP)

Capacità di PCB (serie TP)
Materiale per PCB:	Etere di polifenilene, in ceramica
Indicazione (serie TP)	Indicazione	DK	DF
	TP300	3.0±0.06	0.0010
	TP440	4.4±0.09	0.0010
	TP600	6.0±0.12	0.0010
	TP615	6.15±0.12	0.0010
	TP920	9.2±0.18	0.0010
	TP960	90,6±0.2	0.0011
	TP1020	10.2±0.2	0.0011
	TP1100	11.0±0.22	0.0011
	TP1600	16.0±0.32	0.0015
	TP2000	20.0±0.4	0.0020
	TP2200	22.0±0.44	0.0022
	TP2500	25.0±0.5	0.0025
Numero di strati:	PCB a una sola faccia e a doppia faccia
Peso di rame:	1 oz (35 μm), 2 oz (70 μm)
Spessore dielettrico (spessore dielettrico o spessore complessivo)	0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 7.0mm, 8.0mm, 10.0mm, 12.0mm
Dimensione del PCB:	≤ 150 mm x 220 mm
Maschera di saldatura:	Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale:	rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, oro puro, ENEPIG ecc.

PCB TP e applicazioni

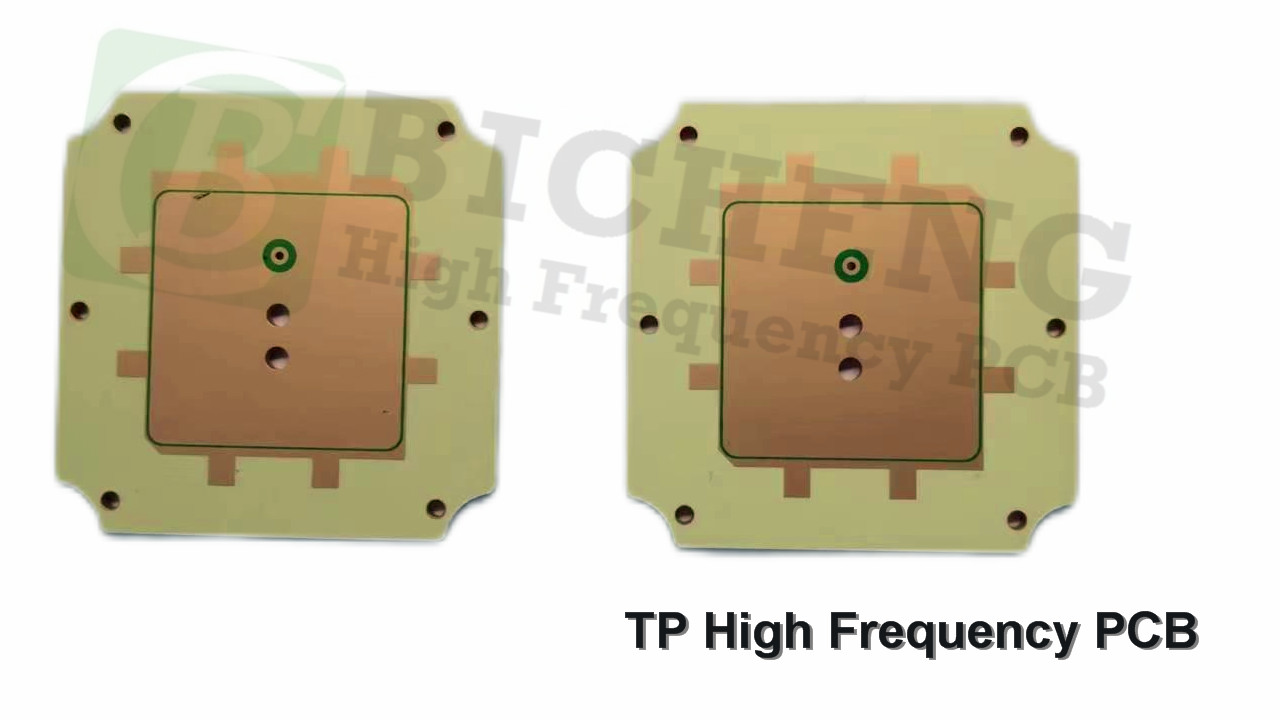

Sullo schermo, è possibile vedere un PCB ad alta frequenza TP da 1,5 mm con rivestimento OSP (Organic Solderability Preservative).sistemi missilistici, fusibili e antenne miniaturizzate.

Attenzione finale

Il materiale non è adatto per la prova di shock termico a 260°C e non può essere saldato a onde.In genere non si raccomanda la saldatura a riflussoSe viene eseguita la saldatura a reflusso, la temperatura massima impostata non deve superare i 200°C e si deve tenere pienamente conto della fattibilità e della stabilità.
