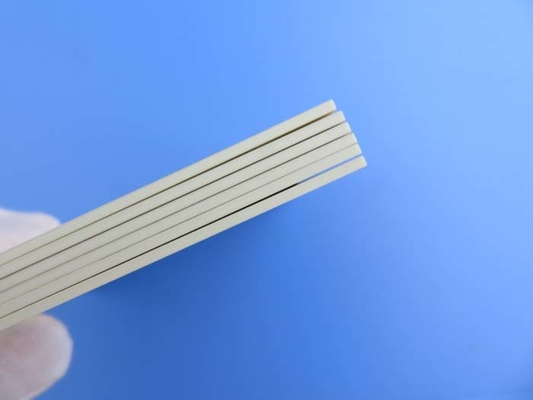

Rogers RO3003 PCB 20mil (0,508mm) PCB rigido a doppio lato immersione oro

Rogers RO3003 Compositi PTFE riempiti di ceramica

I laminati Rogers RO3003 sono un materiale composito PTFE ricoperto di ceramica adatto per applicazioni ad alta frequenza fino a 77 GHz.Il materiale offre proprietà dielettriche stabili a temperature e frequenze variabili, che lo rende adatto alle moderne tecnologie wireless.

Caratteristiche e specifiche

I laminati RO3003 hanno una costante dielettrica di 3 +/- 0,04 a 10 GHz e 23°C. Il fattore di dissipazione è molto basso 0.001, anche a 10 GHz/23°C. L'elevata temperatura di degradazione (Td) superiore a 500°C consente prestazioni robuste.,e coefficiente di espansione termica di 17 ppm/°C (asse X), 16 ppm/°C (asse Y) e 25 ppm/°C (asse Z).

Benefici per le prestazioni

La bassa perdita dielettrica di RO3003 significa che può essere utilizzato a frequenze fino a 77 GHz per applicazioni come radar automobilistici e infrastrutture 5G.Il materiale mantiene proprietà meccaniche costanti su un ampio intervallo di temperatureLa sua costante dielettrica stabile con variazione di temperatura e frequenza è ideale per componenti come filtri, antenne e oscillatori.Inoltre, la stretta corrispondenza tra il coefficiente di espansione del laminato e quello del rame consente di montare impianti di superficie più robusti e meno sensibili alle sollecitazioni termiche.

Potenziali inconvenienti

I costi più elevati possono essere associati a RO3003 rispetto ad altri materiali di substrato, in quanto richiede una composizione specializzata riempita di ceramica.Per applicazioni ad alta precisione può essere necessaria anche un'ulteriore lavorazione a causa della durezza del materialeAlcuni progettisti notano anche la necessità di tolleranze di progettazione più strette rispetto alle opzioni di substrato più flessibili.

Esempio di domande

Qui è fornito un esempio di specifica di progettazione PCB a 2 strati e dettagli di costruzione utilizzando laminati RO3003.infrastrutture di comunicazione wireless, e altri dispositivi ad alta frequenza per i quali sono richieste proprietà elettriche e meccaniche stabili.La capacità di produzione a volume globale rende anche il RO3003 conveniente per le serie di produzione a volume elevato.
