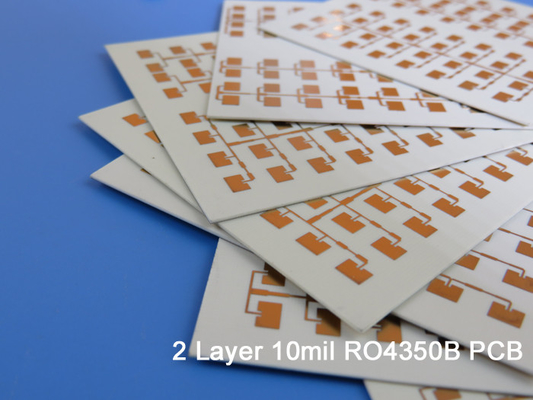

10mil RO4350B PCB rigido a 2 strati ad alta affidabilità per applicazioni impegnative

Oggi voglio evidenziare alcune delle capacità che abbiamo per la produzione di PCB ad alta affidabilità in grado di resistere ad ambienti estremi.Ecco alcuni dettagli chiave sul nostro processo e sulla nostra qualità:

Materiale PCB:

• Vengono utilizzati laminati ceramici di idrocarburi RO4350B che sono privi di piombo e possono funzionare da -40°C a +85°C.Questo materiale offre eccellenti prestazioni termiche e stabilità dimensionale in un ampio intervallo di temperature.

Impilare:

• Per applicazioni rigorose, si consiglia spesso un PCB rigido a 2 strati con il seguente stackup:
  • Viene utilizzato rame finito 35um
  • Viene utilizzato il dielettrico RO4350B da 10 mil
  • Viene utilizzato rame finito 35um
  • Ciò fornisce una buona integrità del segnale e spazio di instradamento riducendo al minimo lo spessore.

Costruzione:

• Le dimensioni sono mantenute a 29 mm x 48 mm con tolleranze ristrette di +/- 0,15 mm
• È possibile ottenere linee sottili e spazi fino a 7/7 mil.
• Viene utilizzata una dimensione minima del foro di 0,2 mm.
• Lo spessore del pannello è controllato con precisione a 0,83 mm.
• Il peso di rame finito da 1 oz (1,4 mil) viene utilizzato su tutti gli strati.
• Viene utilizzato un foro passante placcato da 1 mil tramite lo spessore.
• Viene utilizzata la finitura superficiale in oro per immersione.

Qualità e test:

• Non viene utilizzata alcuna serigrafia per eliminare il rischio di contaminazione.
• Le maschere di saldatura vengono eliminate nei prodotti ad alta temperatura.
• Il test elettrico al 100% viene utilizzato per garantire l'affidabilità.
• Viene mantenuta la conformità agli standard IPC Classe 2.

Con funzionalità come queste, è possibile fornire PCB ad alta affidabilità che soddisfano i più elevati standard di qualità e prestazioni in ambienti esigenti come l'aerospaziale, la difesa e altro ancora.Contattaci per maggiori informazioni o per un preventivo sul tuo prossimo progetto!
