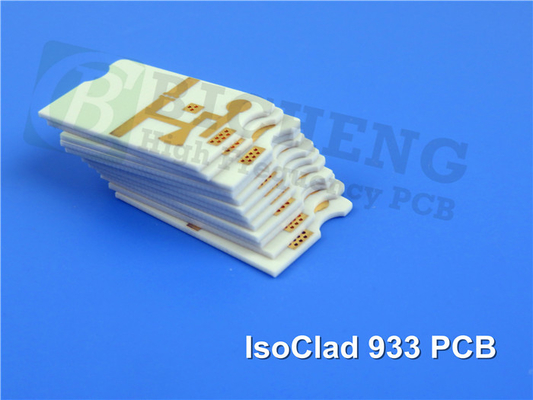

IsoClad 933 PCB a 2 strati di spessore 15 mil con oro immersivo oro puro

Scatenamento del potenziale dei PCB ad alta frequenza IsoClad 933

I laminati IsoClad 933 di Rogers sono un'aggiunta innovativa al regno dei substrati PCB, offrendo un composito in fibra di vetro/PTFE non tessuto che offre prestazioni e flessibilità senza pari.Questi laminati sono progettati per applicazioni che richiedono la conformabilità, grazie al loro rinforzo non tessuto che li distingue dai materiali tradizionali.IsoClad 933 sfrutta fibre più lunghe e un processo di produzione proprietario per garantire una eccezionale stabilità dimensionale e una maggiore resistenza meccanica, il che lo rende una delle migliori scelte per i disegni elettronici più esigenti.

Con una costante dielettrica (DK) di 2,33 a 10 GHz/23°C e un basso fattore di dissipazione di 0,0016 alla stessa frequenza e temperatura, IsoClad 933 vanta metriche di prestazioni impressionanti.In aggiunta, il laminato offre una forte resistenza allo scorcio di 10 libbre per pollice, basso assorbimento dell'acqua dello 0,05% e livelli minimi di deflusso di gas (0,03% TML, 0 CVCM, 0,02% WVR), evidenziando la sua affidabilità e qualità.Con un'eccellente uniformità e stabilità DK tra le frequenze, IsoClad 933 garantisce circuiti costanti e ad alte prestazioni.

In un impianto di PCB rigidi a due strati, l'IsoClad 933 funge da materiale di base inserito tra strati di rame, con dettagli di costruzione precisi tra cui requisiti minimi di traccia/spazio, dimensioni dei fori,e specifiche del cartone finitoIl PCB subisce test rigorosi, tra cui un test elettrico al 100% prima della spedizione, garantendo standard di qualità e prestazioni superiori.135 cuscinetti in totale, e 76 vie, i PCB IsoClad 933 eccellono in varie applicazioni come antenne conformi, circuiti a strisce e micro strisce, sistemi di guida e sistemi di radar / guerra elettronica.

Concludendo, i PCB ad alta frequenza IsoClad 933 offrono una porta d'accesso a prestazioni, affidabilità e versatilità senza pari nella progettazione elettronica.IsoClad 933 rappresenta la pietra angolare dei circuiti di nuova generazionePotenziate i vostri progetti con IsoClad 933 e sbloccate un mondo di possibilità nell'ingegneria elettronica.
