Massimizzare le prestazioni con i PCB ad alta frequenza Rogers RO4730G3: una guida completa

Massimizzare le prestazioni con i PCB ad alta frequenza Rogers RO4730G3: una guida completa

Introduzione

D: Che ruolo svolgono i PCB ad alta frequenza nei dispositivi elettronici e perché Rogers RO4730G3 è un materiale notevole in questo campo?
R: I PCB ad alta frequenza sono essenziali per una trasmissione efficiente del segnale in varie applicazioni.Rogers RO4730G3 è un laminato a base di idrocarburi/ceramica/vetro tessuto per antenne che offre un'alternativa conveniente ai materiali tradizionali, che lo rende una scelta versatile e affidabile per ottimizzare le prestazioni e l'efficienza costi.

Caratteristiche del Rogers RO4730G3

D: Quali sono le caratteristiche chiave che fanno risaltare Rogers RO4730G3 come materiale PCB ad alta frequenza?
A: Dk di 3,0 +/- 0,05 a 10 GHz

Fattore di dissipazione di 0,0028 a 10 GHz
Coefficiente termico di Dk di 34 ppm/°C
Conduttività termica di 0,45 W/mk
Tg elevato (> 280 °C)
CTE basso dell'asse Z (< 30 ppm/°C)
Amico dell'ambiente (conforme alla direttiva RoHS)

Benefici di Rogers RO4730G3

D: In che modo i vantaggi di Rogers RO4730G3 contribuiscono a migliorare le prestazioni dei PCB ad alta frequenza?
A: Dielettrico a basse perdite con foglio a basso profilo per ridurre le perdite di PIM e di inserimento

Microsfere chiuse e riempitivo unico per proprietà di bassa densità e leggerezza
CTE ad alto Tg e basso asse Z per una maggiore flessibilità di progettazione e compatibilità dell'assemblaggio automatizzato
Sistema/riempitore di resina termo-resistente appositamente formulato per una facilità di fabbricazione e prestazioni di circuito costanti

Impilazione e costruzione di PCB

D: Quali sono i tipici dettagli di montaggio e costruzione dei PCB utilizzando Rogers RO4730G3?

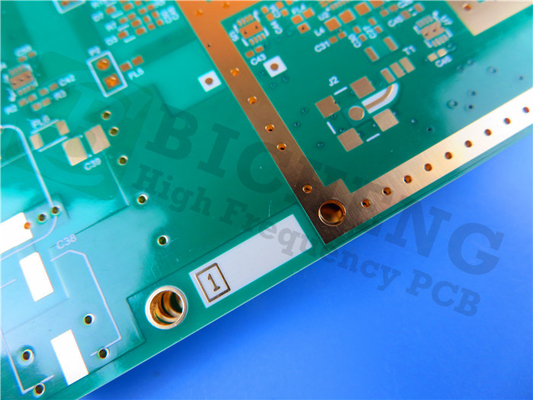

A: PCB rigidi a due strati con nucleo Rogers RO4730G3

Dimensioni del pannello: 88,2 mm x 66,47 mm
Traccia/spazio minimo: 4/4 mils
Spessore del cartone finito: 0,8 mm
Finitura superficiale: oro immersionale in nichel senza elettro (ENIG)
Norma di qualità: IPC-Classe-2

Applicazioni tipiche

D: In quali applicazioni possono essere efficacemente utilizzati i PCB ad alta frequenza Rogers RO4730G3?
A: Rogers RO4730G3 è ampiamente utilizzato in varie industrie,con applicazioni come le antenne della stazione base cellulare che mostrano le sue prestazioni e affidabilità eccezionali in ambienti ad alta frequenza esigenti.

Conclusioni

Sfruttando le capacità dei PCB ad alta frequenza Rogers RO4730G3, progettisti e produttori possono ottenere prestazioni e affidabilità ottimali nei loro dispositivi elettronici,aprire la strada a soluzioni innovative nelle applicazioni ad alta frequenzaQuesto materiale versatile offre un'opzione di alta qualità ed economica per soddisfare i severi requisiti dei moderni progetti elettronici.
