Svelando il futuro: materiali per PCB RO4350B e RO4450F nell'elettronica avanzata

Scoprire l'eccellenza dei materiali per PCB RO4350B e RO4450F: svelare i segreti dei circuiti stampati di nuova generazione

Nel complesso campo dei circuiti stampati (PCB), la scelta dei materiali è un fattore fondamentale che determina le prestazioni, l'affidabilità e la funzionalità dei dispositivi elettronici.In questa esplorazione completa, ci immergiamo profondamente nelle sfumature dei materiali per PCB RO4350B e RO4450F, gettando luce sui loro attributi distintivi, applicazioni e vantaggi nel dominio della progettazione di schede di circuito avanzate.

1. Rilascio RO4350B: La perfetta fusione di prestazioni e elaborabilità

RO4350B di Rogers emerge come una miscela unica di vetro tessuto rinforzato idrocarburi / ceramica,offrendo una miscela armoniosa di prestazioni elettriche eccezionali simili a quelle del PTFE/vetro tessuto e la fabbricabilità di compositi epossidici/vetroQuesti laminati sono realizzati con precisione per fornire un controllo preciso della costante dielettrica (Dk) e caratteristiche di bassa perdita, rendendoli una scelta preferita per applicazioni ad alta frequenza.È degno di nota il loro costo-efficacia rispetto ai tradizionali laminati a microonde, insieme all'assenza di requisiti di manipolazione rigorosi associati ai materiali a base di PTFE.aventi un coefficiente di espansione termica (CTE) in linea con il rame, che garantisce una stabilità dimensionale fondamentale per le complesse costruzioni a più strati di cartone.

2Introduzione di RO4450F Bondply: migliorare le costruzioni a più strati con versatilità

Derivato dai materiali di base della serie RO4000 stimata, il bondply RO4450F si distingue come un compagno versatile per le costruzioni a più strati che richiedono laminazioni sequenziali.con una temperatura di transizione di vetro elevata dopo la cura (Tg), RO4450F bondply eccelle nella gestione di più cicli di laminazione, rendendolo una scelta ideale per esigenze di stratificazione complesse.La sua compatibilità con le richieste di obbligazioni FR-4 apre la strada alla creazione di strutture multistrato non omogenee con facilità, che presenta una maggiore capacità di flusso laterale per una maggiore flessibilità di progettazione.

3. Approfondire le caratteristiche e le specifiche: uno sguardo più da vicino alle metriche di prestazione

I materiali RO4350B e RO4450F vantano una serie di caratteristiche essenziali per le applicazioni PCB ad alte prestazioni:

RO4350B:

• Costante dielettrica (DK) di 3,48 +/- 0,05 a 10 GHz/23°C
• Fattore di dissipazione di 0,0037 a 10 GHz/23°C
• Conduttività termica di 0,69 W/m/°K
• Basso assorbimento idrico dello 0,06%
• Valore di Tg elevato > 280°C

RO4450F:

• DK di 3,52 +/- 0,05 a 10 GHz/23°C
• Fattore di dissipazione di 0,004 a 10 GHz/23°C
• Conduttività termica di 0,65 W/m/°K
• Basso assorbimento idrico dello 0,09%
• Valore di Tg elevato > 280°C

4- Rilassare la precisione nella stacking PCB e dettagli di costruzione

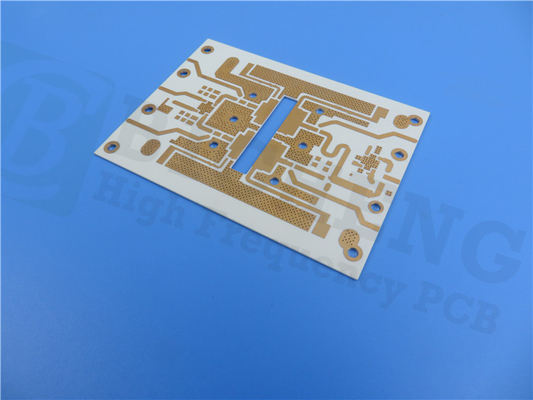

Per un PCB rigido a due strati che utilizza RO4350B e RO4450F, l'accoppiamento meticoloso prevede strati alternativi di Rogers RO4350B core e RO4450F bondply,garantire un'integrità ottimale del segnale e una gestione termicaI dettagli di costruzione comprendono specifiche dimensioni della scheda, tracce/spazi, dimensioni dei fori, pesi di rame, spessore del rivestimento, finiture superficiali e conformità agli standard di qualità IPC-Class-2,garantire la resilienza e l'affidabilità degli assemblaggi elettronici.

5Applicazioni e portata globale: abilitare l'innovazione in tutte le industrie

La natura versatile dei materiali per PCB RO4350B e RO4450F trova applicazione in diversi settori, tra cui stazioni base cellulari, sistemi radar automobilistici, tag di identificazione RF e altro ancora.Con una disponibilità globale e un impegno costante per la qualità e le prestazioni, questi materiali PCB avanzati servono da catalizzatore per l'innovazione e il progresso tecnologico nel panorama dinamico dell'ingegneria elettronica.

In conclusione, l'esplorazione approfondita dei materiali per PCB RO4350B e RO4450F evidenzia il loro ruolo fondamentale nel modellare il futuro della progettazione di schede di circuiti elettronici ad alte prestazioni.Sfruttando le proprietà e i vantaggi distintivi di questi materiali, i progettisti e gli ingegneri possono sbloccare un vasto campo di possibilità nella creazione di soluzioni elettroniche all'avanguardia che portano l'innovazione e l'eccellenza a nuovi livelli.
