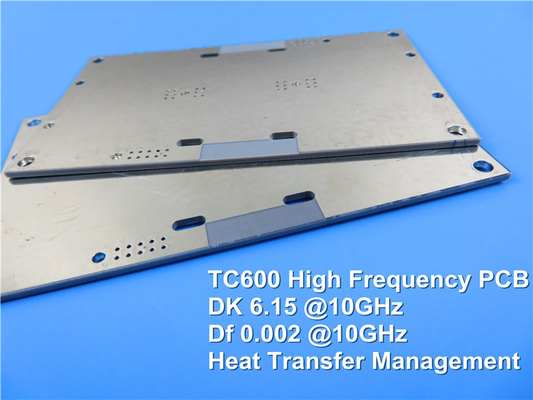

TC600 PCB composto termico ad alte prestazioni a 2 strati di spessore 30 mil con ENIG

Introduzione del TC600: il PCB composito termico ad alte prestazioni

Introduzione
La progettazione di sistemi elettronici ad alta frequenza e ad alta potenza può essere un compito impegnativo, in particolare per quanto riguarda la gestione della dissipazione del calore e il mantenimento dell'integrità del segnale.E' qui che la fibra di vetro tessuta TC600 rinforzata, un substrato PCB composito a base di PTFE ricoperto di ceramica. progettato per fornire una conduttività termica "Best-In-Class",il TC600 offre una soluzione unica per applicazioni che richiedono un trasferimento di calore migliorato e basse perdite dielettriche.

Caratteristiche del substrato PCB TC600

Il TC600 si distingue per le sue caratteristiche impressionanti:

• Costante dielettrica (Dk) di 6,15 a 1,8 MHz e 10 GHz/23°C
• Fattore di dissipazione (Df) di 0,0017 e 0,0020 rispettivamente a 1,8 GHz e 10 GHz/23°C
• Coefficiente di temperatura Dk (TcDk) di -75 ppm/°C, compreso tra -40°C e 150°C
• Assorbimento dell'umidità di soli 0,03%
• CTE di 9 ppm/°C nell'asse X e Y e di 35 ppm/°C nell'asse Z
• Conduttività termica di 1,1 W/mK nell'asse Z e di 1,4 W/mK nell'asse X e Y

Queste eccezionali proprietà del materiale rendono il TC600 una scelta ideale per applicazioni ad alta frequenza e alta potenza in cui la dissipazione del calore e l'integrità del segnale sono problemi critici.

Vantaggi del PCB TC600
Il TC600 offre diversi vantaggi chiave che lo rendono una scelta eccezionale per vari progetti elettronici:

1. Dissipazione e gestione del calore: l'impressionante conduttività termica del TC600 aiuta a dissipare efficacemente il calore, riducendo i punti caldi e migliorando l'affidabilità dei componenti attivi.

2. Alta efficienza: la bassa tangente di perdita dielettrica del TC600 contribuisce a una maggiore efficienza dell'amplificatore e dell'antenna, con conseguente miglioramento delle prestazioni e risparmio energetico.

3. Robustezza meccanica: il TC600 è meccanicamente più robusto rispetto ai tradizionali laminati fragili, rendendolo più resistente alla lavorazione, agli urti e alle alte forze G.

4. Prezzo accessibile: il TC600 ha un prezzo accessibile per applicazioni commerciali, rendendolo accessibile per una vasta gamma di prodotti elettronici.

5. Affidabili linee strette: l'elevata resistenza al buco del TC600 consente la creazione di tracce strette affidabili, che supportano la miniaturizzazione dei progetti elettronici.

Applicazioni del PCB TC600
Il substrato PCB TC600 è adatto a una varietà di applicazioni ad alta frequenza e alta potenza, tra cui:

• Altre apparecchiature per la trasmissione di energia elettrica
• Combinatori a microonde e schede di divisione di potenza per applicazioni avioniche
• Antenne a piccole dimensioni
• Antenne per radio satellitare di trasmissione audio digitale (DAB)
• Antenne GPS e lettori RFID portatili

Conclusioni
Il substrato PCB TC600 rappresenta un significativo progresso nella gestione termica e nell'integrità del segnale per progetti elettronici ad alta frequenza e alta potenza.basse perdite dielettriche, e robustezza meccanica, il TC600 offre una soluzione convincente per i progettisti che cercano di spingere i confini delle prestazioni e dell'affidabilità.o altri sistemi ad alta frequenza, il TC600 merita di essere considerato come un substrato PCB rivoluzionario.
