Introduzione
Il PCB RT/duroid 6035HTC è una soluzione all'avanguardia realizzata con materiali avanzati per circuiti ad alta frequenza Rogers RT/duroid 6035HTC.Questo PCB stabilisce un nuovo standard di prestazioni e affidabilità per applicazioni RF e microonde ad alta potenza.

Caratteristiche e benefici principali

• Costante dielettrica (DK) di 3,5 +/- 0,05 a 10 GHz/23°C per una trasmissione precisa del segnale
• Fattore di dissipazione ultra basso di 0,0013 a 10 GHz/23°C riduce al minimo la perdita di segnale
• Il coefficiente termico della costante dielettrica di -66 ppm/°C garantisce prestazioni stabili a fronte di variazioni di temperatura
• Il tasso di assorbimento dell'umidità dello 0,06% migliora la durata
• L'impressionante conduttività termica di 1,44 W/m/K a 80°C facilita un efficiente dissipo di calore
• I valori del coefficiente di espansione termica (CTE) forniscono stabilità dimensionale

Dettagli di costruzione e progettazione

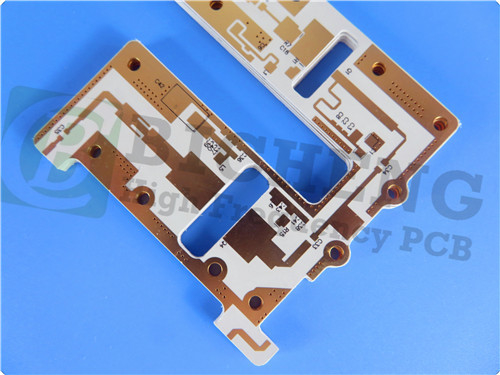

Il PCB RT/duroid 6035HTC presenta un design rigido a 2 strati con Copper Layer 1 e Copper Layer 2 di 35 μm ciascuno. Il nucleo RT/duroid 6035HTC di 0,254 mm (10 mil) garantisce elevate prestazioni.Le dimensioni del pannello di 54 mm x 76 mm sono adatte a applicazioni versatili.

Specificità

• Traccia/spazio minimo: 4/4 mils
• Dimensione minima del foro: 0,2 mm
• Spessore del cartone finito: 0,3 mm
• Peso di Cu finito: 1 oz (1,4 mil) strati esterni
• Spessore di rivestimento: 20 μm
• Finitura superficiale: argento immersivo
• Top Silkscreen: bianco
• Maschera di saldatura superiore: verde
• 100% Prova elettrica prima della spedizione

Informazioni supplementari
Il PCB RT/duroide 6035HTC comprende 11 componenti, 40 pad, 23 pad attraverso il foro e 17 pad SMT superiori.garantire un'insegnabilità e una connettività senza soluzione di continuità per varie applicazioni.

Applicazioni
Ideale per applicazioni RF e microonde ad alta potenza come amplificatori, accoppiatori, filtri e divisori di potenza, il PCB RT/duroide 6035HTC offre prestazioni, affidabilità ed efficienza senza pari.

Informazioni di contatto
Per richieste tecniche e consulenza di esperti sull'integrazione del PCB RT/duroide 6035HTC nei vostri progetti, contattate Sally all'indirizzovendite30@bichengpcb.com. Elevate le vostre applicazioni RF e microonde ad alta potenza con la precisione e le prestazioni del PCB RT/duroide 6035HTC.
