PCB ad alta frequenza a 18 strati ¥ RO4350B + RO4450F Stackup per applicazioni RF/Microonde

prodotti

L'impedenza ha controllato il PWB

PCB ad alta frequenza a 18 strati ¥ RO4350B + RO4450F Stackup per applicazioni RF/Microonde

MOQ:	1pc
prezzo:	7USD/PCS
Periodo di consegna:	2-10 giorni lavorativi
metodo di pagamento:	T/T
Capacità di approvvigionamento:	10000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Stati Uniti

Marca

Rogers

Numero di modello

RO4350B + RO4450F

Quantità di ordine minimo:

Prezzo:

7USD/PCS

Tempi di consegna:

2-10 giorni lavorativi

Termini di pagamento:

Capacità di alimentazione:

10000 pezzi

Descrizione del prodotto

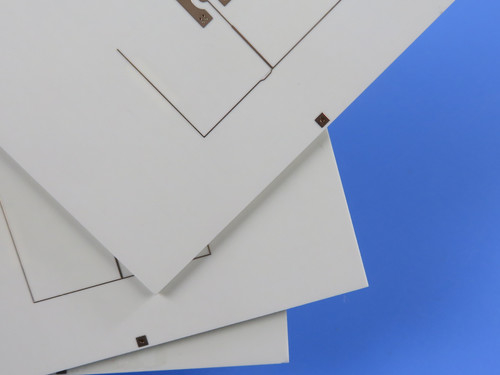

PCB ad alta frequenza a 18 strati ¥ RO4350B + RO4450F Stackup per applicazioni RF/Microonde

Il nuovo PCB ad alta frequenza a 18 strati è progettato per applicazioni RF e microonde esigenti, utilizzando laminati Rogers RO4350B e RO4450F bondply per ottenere un'integrità del segnale eccezionale,stabilità termicaÈ destinato a sistemi mission-critical come stazioni base cellulari, radar automobilistici e comunicazioni satellitari.È garantita la conformità alle norme IPC di classe 2, e rigorosi test elettrici sono condotti prima della spedizione per garantire l'affidabilità.

PCB ad alta frequenza a 18 strati ¥ RO4350B + RO4450F Stackup per applicazioni RF/Microonde 0

Specificità principali:

Materiali: vengono utilizzati Rogers RO4350B (core) e RO4450F (bondply).
Numero di strati: 18 sono incorporati.
Le dimensioni del pannello: 218 mm × 497 mm (tolleranza ± 0,15 mm) sono mantenute.
Spessore: si ottiene uno spessore finale di 3,2 mm.
Peso di rame: 1 oz (35 μm) viene applicato agli strati interni ed esterni.
Trace/Space: 4/4 mil sono supportati.
Dimensione minima del foro: 0,4 mm è raggiunta con perforazione meccanica.
Vias ciechi: L11 L18 sono implementati.
Finitura superficiale: viene applicato oro immersivo + oro duro selettivo (50 μinch).
Maschera di saldatura: si usa il blu sugli strati superiori e inferiori; viene stampata la serigrafia bianca.
Trattamento via: le vie sono riempite di resina e coperte; sono inclusi i fori via-in-pad e press-fit.
Prova: prima della spedizione viene eseguita una prova elettrica al 100%.

PCBSpecificità

DIMENSIONE del PCB	135 x 135 mm = 1 PCS
Tipo di bordo	PCB ad alta frequenza, PCB RF
Numero di strati	PCB a doppio lato
Componenti montati in superficie	- Sì.
Attraverso i componenti a buco	- Sì.
STACKUP di strato	rame ------- 35um ((1 oz) + PLATE
	RO4350B 60 mil
	rame ------- 35um ((1 oz) + PLATE
Tecnologia
Traccia minima e spazio:	11 ml/12 ml
Fori minimi / massimi:	0.3/2.2 mm
Numero di fori:	5
Numero di fori:	184
Numero di slot fresati:	0
Numero di tagli interni:	0
Controllo dell'impedenza	- No
Materiale per la tavola
Epoxi vetro:	RO4350B 60ml, Tg 288°C
Fogli finiti esterni:	1.5 oz.
Fogli interni finali:	0 oz
Altezza finale del PCB:	1.6 mm ± 0.16
CLAVING E COATING
Finitura superficiale	Nickel senza elettroli sopra Oro Immersione (ENIG)
Maschera di saldatura Applicabile a:	- No
Maschera di saldatura colore:	- No
Tipo di maschera di saldatura:	N/A
Conto/taglio	Routing
Marcatura
lato della leggenda del componente	- No
Colore della leggenda del componente	- No
Nome o logo del fabbricante:	N/A
VIA	Confezionato con una copertina per il rivestimento di un foro (PTH)
Classificazione di infiammabilità	L'omologazione è effettuata con un sistema di controllo di sicurezza.
Tolleranza di dimensioni
Dimensione del profilo:	0.0059" (0,15mm)
Dispositivi per il rivestimento del cartone:	0.0030" (0.076mm)
Tolleranza di trivellazione:	0.002" (0,05 mm)
TESTO	Test elettrico al 100% prima della spedizione
Tipo di opere d'arte da fornire	file email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	In tutto il mondo.

Benefici materiali avanzati
✅ RO4350B Core:

Si ottiene una perdita estremamente bassa (Dk = 3,48 ± 0,05 @ 10 GHz, Df = 0,0037).

Sono fornite elevate conduttività termica (0,69 W/m/°K) e Tg > 280°C.

Il CTE è abbinato al rame (X/Y/Z: 10/12/32 ppm/°C) per fori trasparenti placcati affidabili.

✅ RO4450F Bondply:

È garantito un dielettrico compatibile (Dk = 3,52 ± 0,05) per la stabilità a più strati.

Il flusso laterale superiore è abilitato per le interconnessioni ad alta densità.

Sono supportati cicli di laminazione sequenziali multipli.

Fogli di datidi Rogers 4350B (RO4350B)

RO4350B Valore tipico
Immobili	RO4350B	Direzione	Unità	Condizione	Metodo di prova
Costante dielettrica,ε Processo	3.48±0.05	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Stripline stretta
Costante dielettrica	3.66	Z		da 8 a 40 GHz	Metodo della lunghezza di fase differenziale
Fattore di dissipazione	0.0037 0.0031	Z		10 GHz/23°C 2.5 GHz/23°C	IPC-TM-650 2.5.5.5
Coefficiente termico di ε	+50	Z	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistenza al volume	1.2 x 1010		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
Resistenza superficiale	5.7 x 109		MΩ	COND A	IPC-TM-650 2.5.17.1
Forza elettrica	31.2(780)	Z	Kv/mm(v/mil)	0.51mm ((0.020")	IPC-TM-650 2.5.6.2
Modulo di trazione	16, 767 ((2,432) 14,153 ((2,053)	X Y	MPa (ksi)	NT1 commercio	ASTM D 638
Resistenza alla trazione	203(29.5) 130(18.9)	X Y	MPa (ksi)	NT1 commercio	ASTM D 638
Forza flessibile	255 (37)		MPa (kpsi)		IPC-TM-650 2.4.4
Stabilità dimensionale	< 0.5	X,Y	mm/m (millimetro/pollice)	dopo etch+E2/150°C	IPC-TM-650 2.4.39A
Coefficiente di espansione termica	10 12 32	X Y Z	ppm/°C	-55°C a 288°C	IPC-TM-650 2.4.41
Tg	> 280		°C TMA	A	IPC-TM-650 2.4.24.3
Td	390		°C TGA		ASTM D 3850
Conduttività termica	0.69		W/M/oK	80°C	ASTM C518
Assorbimento di umidità	0.06		%	48 ore di immersione 0.060" campione Temperatura 50°C	ASTM D 570
Densità	1.86		gm/cm3	23°C	ASTM D 792
Forza della buccia di rame	0.88 5,0		N/mm (pli)	dopo la saldatura galleggiare 1 oz. Fogli di EDC	IPC-TM-650 2.4.8
Infiammabilità	(3)V-0				UL 94
Processo senza piombo compatibile	- Sì, sì.

Design e produzione eccellenti:
Interconnessioni ad alta densità:Sono integrate 632 vie e 779 pad (338 through-hole, 441 SMT).

Impedanza controllata:Per una prestazione RF costante, si mantiene una tolleranza Dk stretta.

Costruzione robusta:Per la durata meccanica sono inclusi i vias e i fori per la pressa riempiti di resina.

Applicazioni tipiche:

Antenne e amplificatori di potenza per stazioni base cellulari
Radar (77 GHz) e sensori RF per autoveicoli
LNB satellitari e sistemi aerospaziali
Disegni di RF digitali ad alta velocità
Compliance e documentazione:
Formato delle immagini: Gerber RS-274-X è fornito.
Standard di qualità: IPC-Classe 2 è rispettato.
Disponibilità mondiale: è supportata la spedizione mondiale.

Perché si sceglie questo PCB
Questo PCB è progettato per sistemi RF ad alta frequenza e alta potenza, dove i materiali avanzati di Rogers sono utilizzati per ridurre al minimo la perdita di segnale, migliorare la gestione termica,e assicurare un'affidabilità a lungo termine in condizioni operative difficili.

Per la personalizzazione o la determinazione dei prezzi di volume, le richieste sono benvenute.
