Introduzione dei laminati PCB ad alte prestazioni F4BM220

Introduzione dei laminati PCB ad alte prestazioni F4BM220

I laminati PCB F4BM220 di Wangling sono progettati per offrire prestazioni elettriche e affidabilità eccezionali per una vasta gamma di applicazioni ad alta frequenza.Questi laminati avanzati sono il risultato della nostra formulazione scientifica e dei nostri precisi processi di produzione., rendendoli una scelta superiore rispetto a prodotti stranieri simili.

Caratteristiche principali dei laminati F4BM220:

• Costante dielettrica (Dk) di 2,2 ± 0,04 a 10 GHz, fornendo un'ottima integrità del segnale
• Fattore di dissipazione estremamente basso di 0,001 a 10 GHz per una perdita minima di segnale
• Stabilità dimensionale eccezionale con un basso CTE di 25 ppm/°C (asse x), 34 ppm/°C (asse y) e 240 ppm/°C (asse z)
• Caratteristiche termiche robuste con un coefficiente termico di Dk a -142 ppm/°C (-55°C-150°C)
• Assorbimento di umidità ≤ 0,08% per prestazioni affidabili in ambienti umidi
• Indice di infiammabilità UL-94 V0 per una maggiore sicurezza

Queste proprietà eccezionali rendono i laminati F4BM220 una scelta ideale per una vasta gamma di applicazioni ad alta frequenza, tra cui:

• Microonde, RF e sistemi radar
• Altri apparecchi per la trasmissione di energia elettrica
• Reti di alimentazione per antenne sensibili alla fase e antenne a fascia
• Apparecchiature di comunicazione via satellite
• Antenne per stazioni base

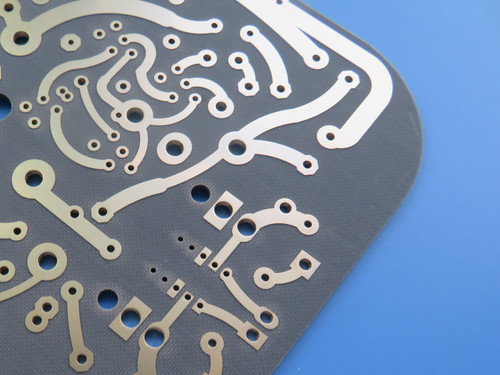

I laminati F4BM220 sono disponibili in una costruzione PCB rigida a 2 strati, con una dimensione della scheda di 130,5 mm x 103 mm (± 0,15 mm) e uno spessore finito di 1,7 mm. I PCB presentano 4/6 millimetri di traccia minima / spazio,0,3 mm di dimensione minima del foro, e 1 oz (1,4 mil) di peso di rame sugli strati esterni con uno spessore di 20 μm tramite rivestimento.assicurando un'eccellente saldabilità e resistenza alla corrosione.

Sia che lavoriate su sistemi a microonde, RF o radar all'avanguardia, o su qualsiasi altra applicazione ad alta frequenza, i laminati F4BM220 di Wangling offrono le prestazioni e l'affidabilità di cui avete bisogno.Contattaci oggi per saperne di più su come questi materiali PCB avanzati possono beneficiare il tuo progetto.
