Scatena la potenza di F4BM220: il primo substrato per la dominazione ad alta frequenza

Scatena la Potenza di F4BM220: Il Substrato Premier per il Dominio ad Alta Frequenza

Nel dinamico mondo dell'elettronica ad alta frequenza, i progettisti sono costantemente alla ricerca di materiali in grado di offrire prestazioni e affidabilità senza compromessi.

Oggi, siamo entusiasti di presentarvi una soluzione rivoluzionaria che soddisfa tutti i requisiti – l'eccezionale PCB a doppia faccia F4BM220 di Wangling.

Prestazioni Elettriche

Al centro di questo straordinario PCB a 2 strati c'è l'innovativo laminato F4BM220, un materiale progettato attraverso la formulazione scientifica e la pressatura precisa di tessuto in fibra di vetro, resina PTFE e film PTFE. Con una costante dielettrica coerente (Dk) di 2.2 ± 0.04 a 10 GHz e un fattore di dissipazione incredibilmente basso di soli 0.001, questo substrato garantisce un'integrità del segnale senza pari e una bassa perdita di inserzione.

Costruzione

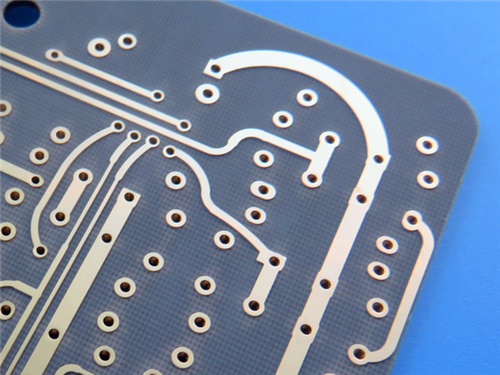

Con una dimensione compatta di 51 mm x 67 mm con una tolleranza stretta di ±0,15 mm, questo PCB a doppia faccia presenta uno spessore finito sottile di 0,6 mm e robusti strati di rame da 1oz (1,4 mils). Le impressionanti specifiche della scheda includono una traccia/spazio minimo di 5/8 mils, una dimensione minima del foro di 0,3 mm e una finitura superficiale in oro a immersione per un'affidabile saldabilità e prestazioni a lungo termine.

Stabilità Dimensionale

Progettato per un'eccezionale stabilità dimensionale, il PCB F4BM220 vanta un CTE di 25 ppm/°C sull'asse x, 34 ppm/°C sull'asse y e solo 240 ppm/°C sull'asse z. Questo materiale presenta anche un coefficiente termico di Dk notevolmente basso a -142 ppm/°C, garantendo un'affidabilità solida anche negli ambienti più esigenti.

Applicazioni Versatili ad Alta Frequenza

Sia che il tuo focus sia sui sistemi a microonde, RF e radar, sui defasatori, sui divisori di potenza o su qualsiasi altro progetto ad alta frequenza esigente, il PCB a doppia faccia F4BM220 è progettato per elevare le tue prestazioni. Le sue eccezionali caratteristiche elettriche, combinate con la sua robusta costruzione e l'ecocompatibilità, lo rendono la scelta perfetta per una vasta gamma di applicazioni ad alta frequenza di nuova generazione.

Sblocca il potenziale illimitato dei tuoi progetti ad alta frequenza con l'eccezionale F4BM220 soluzione PCB a doppia faccia, disponibile in tutto il mondo. Sperimenta la potenza e l'affidabilità senza pari che solo Wangling può offrire.
