Descrizione del prodotto

Introduzione

Nelle applicazioni ad alta frequenza e a onde millimetriche più impegnative, dove l'integrità del segnale, la perdita di inserzione minima e le prestazioni elettriche costanti sono fondamentali, la selezione del materiale diventa la decisione progettuale più critica. Rogers RT/duroid® 5880 rappresenta il gold standard nei laminati a base di PTFE a bassissime perdite, offrendo la perdita elettrica più bassa tra i materiali PTFE rinforzati pur mantenendo un'eccezionale uniformità della costante dielettrica.





Progettate per applicazioni esigenti su circuiti stripline e microstrip, le microfibre di vetro orientate casualmente di RT/duroid 5880 garantiscono un'eccezionale uniformità della costante dielettrica, sia da pannello a pannello che in un'ampia gamma di frequenze. Il suo fattore di dissipazione estremamente basso estende l'utilità del materiale alla banda Ku, alle frequenze delle onde millimetriche e oltre, rendendolo una scelta affidabile per i sistemi aerospaziali, di difesa e di comunicazione avanzati.





Questo articolo fornisce una panoramica completa delle proprietà del laminato RT/duroid 5880, un esempio dettagliato di progettazione PCB a 2 strati e informazioni chiave sull'approvvigionamento per ingegneri e professionisti degli approvvigionamenti.

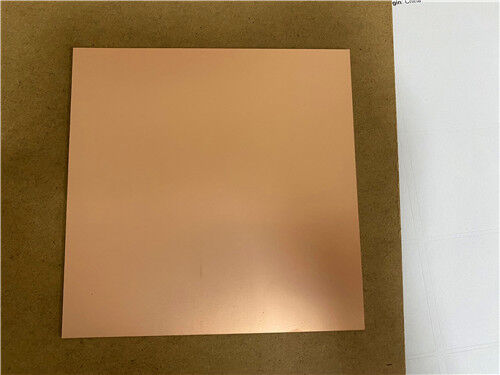

Come si confronta RT/duroid 5880 con i laminati PTFE in fibra di vetro intrecciata? 0



Che cos'è il laminato Rogers RT/duroid 5880?

Rogers RT/duroid 5880 è un composito PTFE (politetrafluoroetilene) rinforzato con microfibra di vetro progettato specificamente per applicazioni di circuiti ad alta frequenza. A differenza dei materiali PTFE rinforzati con fibra di vetro intrecciata, RT/duroid 5880 utilizza microfibre orientate in modo casuale, che eliminano l'anisotropia costante dielettrica e la non uniformità che possono verificarsi con i rinforzi intrecciati.





Questa costruzione unica si traduce in:



Proprietà elettriche isotrope – Dk costante indipendentemente dall'orientamento



Eccezionale uniformità Dk – 2,20 ± 0,02 da pannello a pannello



Prestazioni stabili su tutta la frequenza – Dk rimane costante dalle basse frequenze alle onde millimetriche



Fattore di dissipazione ultrabasso: da 0,0004 a 0,0009 a 10 GHz, tra i più bassi per qualsiasi materiale PTFE rinforzato





Elemento chiave di differenziazione: la perdita più bassa in un materiale PTFE rinforzato

RT/duroid 5880 offre il fattore di dissipazione più basso di qualsiasi laminato PTFE rinforzato oggi disponibile. Con un Df pari a 0,0004 a 1 MHz e 0,0009 a 10 GHz, supera le prestazioni dei materiali PTFE in fibra di vetro intrecciata (come DiClad 527, Df ≈ 0,0017) e dei materiali ceramici di idrocarburi (come RO4835, Df ≈ 0,0037). Questa caratteristica di perdita di inserzione estremamente bassa rende RT/duroid 5880 il materiale preferito per le applicazioni in cui ogni frazione di dB di perdita di inserzione è importante, comprese le comunicazioni satellitari, i radar a onde millimetriche e le apparecchiature di test ad alte prestazioni.



Proprietà del laminato RT/duroid 5880

Proprietà Valore tipico Direzione Unità Condizione Metodo di prova
Proprietà elettriche
Costante dielettrica, εr (processo) 2,20 ± 0,02 Z C24/23/50, 10GHz IPC-TM-650 2.5.5.5¹
Costante dielettrica, εr (processo) 2.2 Z C24/23/50, 1 MHz IPC-TM-650 2.5.5.3
Costante dielettrica, εr (Progettazione) 2.2 Z 8GHz – 40GHz Metodo della lunghezza di fase differenziale²
Fattore di dissipazione, tan δ 0,0004 Z C24/23/50, 1 MHz IPC-TM-650 2.5.5.3
Fattore di dissipazione, tan δ 0,0009 Z C24/23/50, 10GHz IPC-TM-650 2.5.5.5
Coefficiente termico di εr -125 Z ppm/°C Da -50°C a 150°C IPC-TM-650 2.5.5.5
Resistività del volume 2×10⁷ Z Mah cm C96/35/90 ASTM D257
Resistività superficiale 3×10⁷ Z Mohm C/96/35/90 ASTM D257
Proprietà termiche
Coefficiente di dilatazione termica (CTE) 31 X ppm/°C 0°C – 100°C IPC-TM-650 2.4.41
  48 Y ppm/°C 0°C – 100°C IPC-TM-650 2.4.41
  237 Z ppm/°C 0°C – 100°C IPC-TM-650 2.4.41
Conducibilità termica 0,2 Z W/m/K 80°C ASTM C518
Calore specifico 0,96 (0,23) N / A J/g/K (cal/g/°C) Calcolato
Temperatura di decomposizione (Td) 500 N / A °C(TGA) ASTM D3850
Proprietà meccaniche
Modulo di trazione (@ 23°C) 1070 (156) X MPa (kpsi) UN ASTM D638
  860 (125) Y MPa (kpsi) UN ASTM D638
Modulo di trazione (@ 100°C) 450 (65) X MPa (kpsi) UN ASTM D638
  380 (55) Y MPa (kpsi) UN ASTM D638
Sollecitazione di trazione ultima (@ 23°C) 29 (4.2) X MPa (kpsi) UN ASTM D638
  27 (3,9) Y MPa (kpsi) UN ASTM D638
Sollecitazione di trazione ultima (@ 100°C) 20 (2.9) X MPa (kpsi) UN ASTM D638
  18 (2.6) Y MPa (kpsi) UN ASTM D638
Deformazione di trazione ultima 6 X % UN ASTM D638
  4.9 Y % UN ASTM D638
Modulo di compressione (@ 23°C) 710 (103) X MPa (kpsi) UN ASTM D695
  710 (103) Y MPa (kpsi) UN ASTM D695
  940 (136) Z MPa (kpsi) UN ASTM D695
Modulo di compressione (@ 100°C) 500 (73) X MPa (kpsi) UN ASTM D695
  500 (73) Y MPa (kpsi) UN ASTM D695
  670 (97) Z MPa (kpsi) UN ASTM D695
Sollecitazione di compressione massima 27 (3,9) X MPa (kpsi) UN ASTM D695
  29 (5.3) Y MPa (kpsi) UN ASTM D695
  52 (7,5) Z MPa (kpsi) UN ASTM D695
Deformazione compressiva definitiva 8.5 X % UN ASTM D695
  7.7 Y % UN ASTM D695
  12.5 Z % UN ASTM D695
Proprietà fisiche e ambientali
Assorbimento dell'umidità 0,02 N / A % 0,062" (1,6 mm), D48/50 ASTM D570
Densità 2.2 N / A g/cm³ N / A ASTM D792
Resistenza alla sbucciatura del rame 31,2 (5,5) N / A pli (N/mm) Lamina EDC da 1 oz (35μm), dopo il galleggiante di saldatura IPC-TM-650 2.4.8
Infiammabilità V-0 N / A N / A UL94
Compatibile con il processo senza piombo N / A N / A



Note:

1. I valori delle specifiche sono misurati secondo il metodo IPC-TM-650 2.5.5.5 a ~10 GHz, 23°C. Test basato su 1 oncia. lamina di rame elettrodepositata.
2. Il design Dk è un numero medio di diversi lotti di materiale testati sugli spessori più comuni.
3. I valori tipici non dovrebbero essere utilizzati per i limiti delle specifiche, tranne dove diversamente indicato.
4. Unità SI indicate per prime con le altre unità usate frequentemente tra parentesi.

Un certificato di conformità contenente i dati specifici del lotto accompagna ogni spedizione.



Riepilogo delle caratteristiche e dei vantaggi

Caratteristica Beneficio
Fattore di dissipazione ultrabasso (0,0004 – 0,0009 a 10 GHz) Perdita più bassa tra i materiali PTFE rinforzati; estende l'usabilità alla banda Ku e alle onde millimetriche
Dk di 2,20 ± 0,02 Eccezionale uniformità da pannello a pannello; controllo prevedibile dell'impedenza
Microfibre di vetro orientate casualmente Proprietà elettriche isotrope; elimina l'anisotropia Dk
Dk stabile su tutta la frequenza Prestazioni costanti dalle basse frequenze a >40 GHz
Basso assorbimento di umidità (0,02%) Deriva trascurabile delle prestazioni in ambienti umidi
CTE asse Z basso (237 ppm/°C) Fori passanti placcati affidabili in ambienti termici
Eccellente resistenza chimica Resistente a tutti i solventi e reagenti utilizzati nella lavorazione dei PCB
Compatibile con il processo senza piombo Adatto ai moderni processi di assemblaggio ad alta temperatura
Grado di infiammabilità V-0 Conformità UL 94 per applicazioni critiche per la sicurezza
Facile lavorabilità Può essere tagliato, tranciato, forato e fresato per modellarlo





Offerte standard

I laminati RT/duroid 5880 sono disponibili in una gamma completa di spessori, dimensioni dei pannelli e opzioni di rivestimento in rame.

Spessore (pollici) Spessore (mm) Tolleranza
0,005" 0,127 mm ±0,0005"
0,010" 0,252 mm ±0,0007"
0,020" 0,508 mm ±0,0015"
0,031" 0,787 mm ±0,0020"
0,062" 1.575 mm ±0,0030"





Dimensioni e rivestimenti dei pannelli standard

Parametro Opzioni
Dimensioni standard dei pannelli 18" × 12" (457 × 305 mm)
  18" × 24" (457 × 610 mm)
  Disponibili ulteriori dimensioni del pannello
Rame elettrodepositato (EDC) ½ oncia. (18μm) HH/HH
  1 oncia. (35 µm) *H1/H1*
Foglio di rame arrotolato ½ oncia. (18 µm) *5R/5R*
  1 oncia. (35μm) *1R/1R*
Rivestimenti aggiuntivi Disponibili piastre in metallo pesante, lamina resistiva, non rivestita, alluminio, rame o ottone





Esempio di progettazione PCB a 2 strati utilizzando RT/duroid 5880

Per dimostrare l'applicazione pratica di RT/duroid 5880, quello che segue è un caso completo di progettazione PCB rigida a 2 strati.



Come si confronta RT/duroid 5880 con i laminati PTFE in fibra di vetro intrecciata? 1



Specifiche di progettazione PCB

Parametro Specifica
Materiale di base Rogers RT/duroid 5880
Conteggio degli strati Rigido a 2 strati
Dimensioni della scheda 102,00 mm × 65,00 mm per pannello, ±0,15 mm
Traccia/spazio minimo 4/6 mil
Dimensione minima del foro 0,35 mm
Vie cieche/interrate Nessuno
Peso Cu finito 1 oncia (35 μm) su tutti gli strati
Tramite lo spessore della placcatura 20 μm
Finitura superficiale Oro da immersione (ENIG)
Serigrafia superiore Nessuno
Serigrafia inferiore Nessuno
Maschera per saldatura superiore Nessuno
Maschera per saldatura inferiore Nessuno
Test elettrici 100% prima della spedizione
Formato dell'opera d'arte GerberRS-274-X
Norma accettata Classe IPC-2
Area di servizio In tutto il mondo



Osservazioni sulla progettazione

Questa scheda più grande (102 mm × 65 mm) presenta un numero di componenti relativamente elevato (46 componenti) e un numero significativo di via (29 via) nonostante abbia solo 2 net.



Le osservazioni chiave includono:



Elevata densità dei passanti: frequenti passaggi di messa a terra o di schermatura, tipici dei dispositivi a microonde sensibili che funzionano a frequenze di onde millimetriche



Nessuna maschera di saldatura – Conserva le caratteristiche di bassissima perdita di RT/duroid 5880; la maschera di saldatura introdurrebbe ulteriori perdite dielettriche



Nessuna serigrafia – Mantiene una superficie RF pulita; evita la contaminazione



Finitura superficiale ENIG – Fornisce eccellente saldabilità e planarità; adatto per componenti SMT a passo fine



Perdita ultra-bassa di RT/duroid 5880 (Df ≈ 0,0009) – Fondamentale per mantenere l'integrità del segnale alle frequenze della banda Ku e delle onde millimetriche



Conformità IPC-Class-2: garantisce affidabilità per applicazioni commerciali aerospaziali e di difesa





Punti salienti del processo di produzione



Facilmente lavorabili: i laminati RT/duroid 5880 possono essere tagliati, tranciati, forati e fresati utilizzando tecniche di lavorazione standard del PTFE



Eccellente resistenza chimica – Resistente a tutti i solventi e reagenti utilizzati nei circuiti di incisione o nella placcatura di bordi e fori



Funzionalità di passo fine: traccia/spaziatura di 4/6 mil supporta layout di circuiti a onde millimetriche ad alta densità



Test elettrico al 100% – Garantisce l'integrità funzionale di ogni scheda





Applicazioni tipiche

•Antenne a banda larga per compagnie aeree commerciali

• Circuiti Microstrip e Stripline

• Applicazioni delle onde millimetriche

• Sistemi radar

• Sistemi di guida missilistica

• Antenne radio digitali punto a punto





Conclusione

I laminati Rogers RT/duroid 5880 rappresentano l'apice dei materiali a base di PTFE a bassissime perdite per applicazioni ad alta frequenza e onde millimetriche. Con una costante dielettrica di 2,20 ± 0,02 e un fattore di dissipazione pari a 0,0009 a 10 GHz, RT/duroid 5880 offre la perdita elettrica più bassa di qualsiasi materiale PTFE rinforzato oggi disponibile.





I principali vantaggi includono:



Perdita ultra-bassa (Df = 0,0004 – 0,0009) – Consente il funzionamento alle frequenze della banda Ku e delle onde millimetriche



Eccezionale uniformità Dk (2,20 ± 0,02) – Controllo prevedibile dell'impedenza; prestazione costante



Proprietà isotrope – Il rinforzo casuale in microfibra elimina l'anisotropia Dk



Prestazioni stabili su tutta la frequenza – Dk costante dalle basse frequenze a >40 GHz



Basso assorbimento di umidità (0,02%) – Deriva trascurabile delle prestazioni in ambienti umidi



NASA a basso degassamento – Adatto per applicazioni aerospaziali e spaziali



Infiammabilità V-0 – conforme a UL 94 per sistemi critici per la sicurezza



Facile lavorabilità – Può essere tagliato, tranciato, forato e fresato utilizzando metodi standard



Sia che venga utilizzato in sistemi radar, comunicazioni satellitari, backhaul a onde millimetriche o apparecchiature di test ad alte prestazioni, RT/duroid 5880 fornisce la base definitiva a basse perdite per progetti di circuiti ad alta frequenza esigenti.
