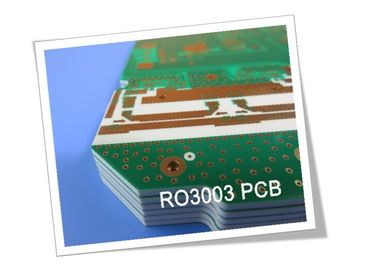

PWB ad alta frequenza del PWB RO3003 di Rogers 3003

Ciao ognuno,

Oggi siamo parliamo di RO3003 PCBs ad alta frequenza.

I laminati ad alta frequenza del circuito RO3003 sono di composti ripieni di ceramica di PTFE destinati a utilizzare nella microonda commerciale e nelle applicazioni di rf. La sua caratteristica ovvia è che la prestazione elettrica è eccezionale e la proprietà meccanica è stabile e coerente. Ciò permette che i nostri progettisti elaborino la progettazione a più strati del bordo che si sente libero e libera, senza incontrare i problemi dell'affidabilità o di distorsione.

Vediamo un po'più di caratteristiche ed applicazioni.

In primo luogo, perdita dielettrica bassa, DF=0.001, può essere utilizzato nelle applicazioni fino a 77 gigahertz.

Secondariamente, costante dielettrica stabile contro la temperatura e frequenza, è materiale ideale per i filtri dal passaggio della banda, le antenne della toppa della microstriscia e gli oscillatori controllati di tensione.

In terzo luogo, proprietà meccaniche eccellenti contro la temperatura, è stripline affidabile e costruzioni a più strati del bordo.

In quarto luogo, proprietà meccaniche uniformi, è adatto ad uso con le progettazioni ibride del bordo a più strati di vetro a resina epossidica.

In quinto luogo, partite basse da ramare, di coefficiente di espansione dell'in-aereo tiene conto le assemblee montate di superficie più affidabili; ideale per le applicazioni sensibili al mutamento di temperatura ed alla stabilità dimensionale eccellente della mostra.

RO3003 PCBs ad alta frequenza sono disponibili con doppia costruzione parteggiata, a più strati ed ibrida, gamme di rame da 0.5oz a 2oz, spessore da 0.3mm a 1.6mm, la dimensione massima 400 da 500mm, la finitura superficia con rame nudo, il livellamento dell'aria calda, l'oro ecc. di immersione.

Applicazioni tipiche

1. Applicazioni automobilistiche del radar

2. Antenne di GPS

3. Amplificatori di potenza ed antenne

4. Antenne della toppa per le comunicazioni senza fili

5. Satellite diretto di radiodiffusione

Il colore di base del PWB RO3003 è bianco.

Il processo di fabbricazione del PWB ad alta frequenza RO3003 è simile al PWB di PTFE standard, in modo da è adatto a processo di fabbricazione del volume che vince il mercato vantaggioso.

Se avete tutte le domande, senta libero prego per contattarci.

Grazie per la vostra lettura.
